- 3

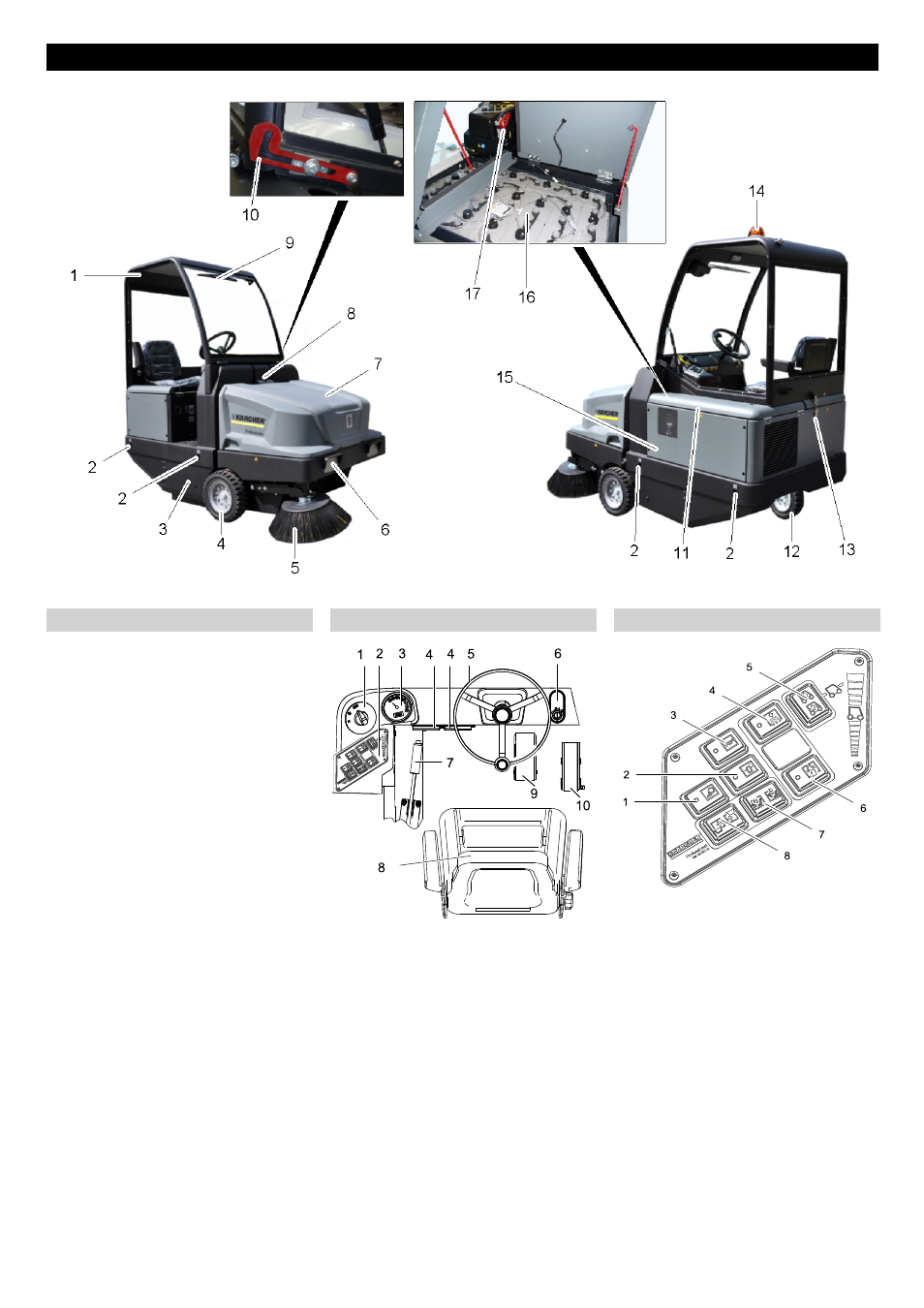

1 Mašinisto kabina (papildoma įranga)
2 Tvirtinimo taškas (4 vnt.)
3 Besisukančio šepečio prieiga
4 Priekinis ratas
5 Šoninė šluota
6 Apšvietimo sistema (papildoma įranga)
7 Dulkių maišelis
8 Prietaiso gaubto fiksatorius
9 Stiklų valytuvas (papildoma įranga)
10 Mašinisto kabinos apsauginė svirtis
11 Variklio uždanga
12 Galinis ratas
13 Mašinisto kabinos fiksatorius
14 Švyturėlis
15 Besisukančio šepečio reguliatorius (ne-
pavaizduotas)
16 Maitinimo elementų komplektas
1 x 36 V, 360 Ah
17 Baterijų kištukas
1 Programos jungiklis
2 Funkciniai mygtukai
3 Daugiafunkcis ekranas
4 Darbo vietos saugiklių dėžė
5 Vairas
6 Uždegimo spynelė
Padėtis „0“: išjungti variklį
Padėtis „1“: degimas įjungtas
Padėtis „2“: paleisti variklį
7 Stovėjimo stabdys
8 Sėdynė (su kontaktiniu sėdynės jungi-
kliu)
9 Stabdžio pedalas
10 Važiavimo pedalas
1 Darbo šviesos įjungimas/išjungimas
(papildoma įranga)
2 Švyturėlio įjungimas/išjungimas
3 Garsinis signalas
4 Filtro valymas
5 Važiavimo krypties pasirinkimo jungiklis
6 Pūtiklis
7 Kameros sklendės atidarymas / uždary-
mas
8 Nešvarumų kameros pakėlimas ir nulei-
dimas
Valdymo ir funkciniai elementai
Šluojamosios mašinos paveikslas Valdymo plotas Funkciniai mygtukai
