- 3
1 Upravljačka kabina (opcija)
2 Mesto vezivanja (4x)
3 Pristup valjku za metenje
4 Prednji točak
5 Bočna metla
6 Osvetljenje (opcija)
7 Posuda za nakupljenu prljavštinu
8 Blokada poklopca uređaja
9 Brisači stakla (opcija)
10 Sigurnosna poluga kabine vozača
11 Poklopac motora
12 Zadnji točak
13 Bravica kabine vozača
14 Rotirajuće svetlo
15 Poluga za pozicioniranje valjka za
metenje (bez prikaza)
16 Akumulatorski set
1 x 36 V, 360 Ah
17 Akumulatorski utikač
1 Programski prekidač
2 Funkcijski tasteri
3 Višenamenski ekran
4 Kutija sa osiguračima na radnom mestu
5 Upravljač
6 Kontaktna brava
Položaj 0: Isključivanje motora
Položaj 1: Paljenje
Položaj 2: Pokretanje motora
7 Poziciona (ručna) kočnica
8 Sedište (sa kontaktnim prekidačem)
9 Kočna pedala
10 Vozna pedala
1 Uključivanje i isključivanje radnog
svetla (opcija)
2 Uključivanje i isključivanje rotirajućeg
svetla
3 Sirena
4 Čišćenje filtera
5 Poluga za izbor smera vožnje
6 Ventilator
7 Otvaranje i zatvaranje poklopca posude
8 Podizanje i spuštanje posude za
prljavštinu

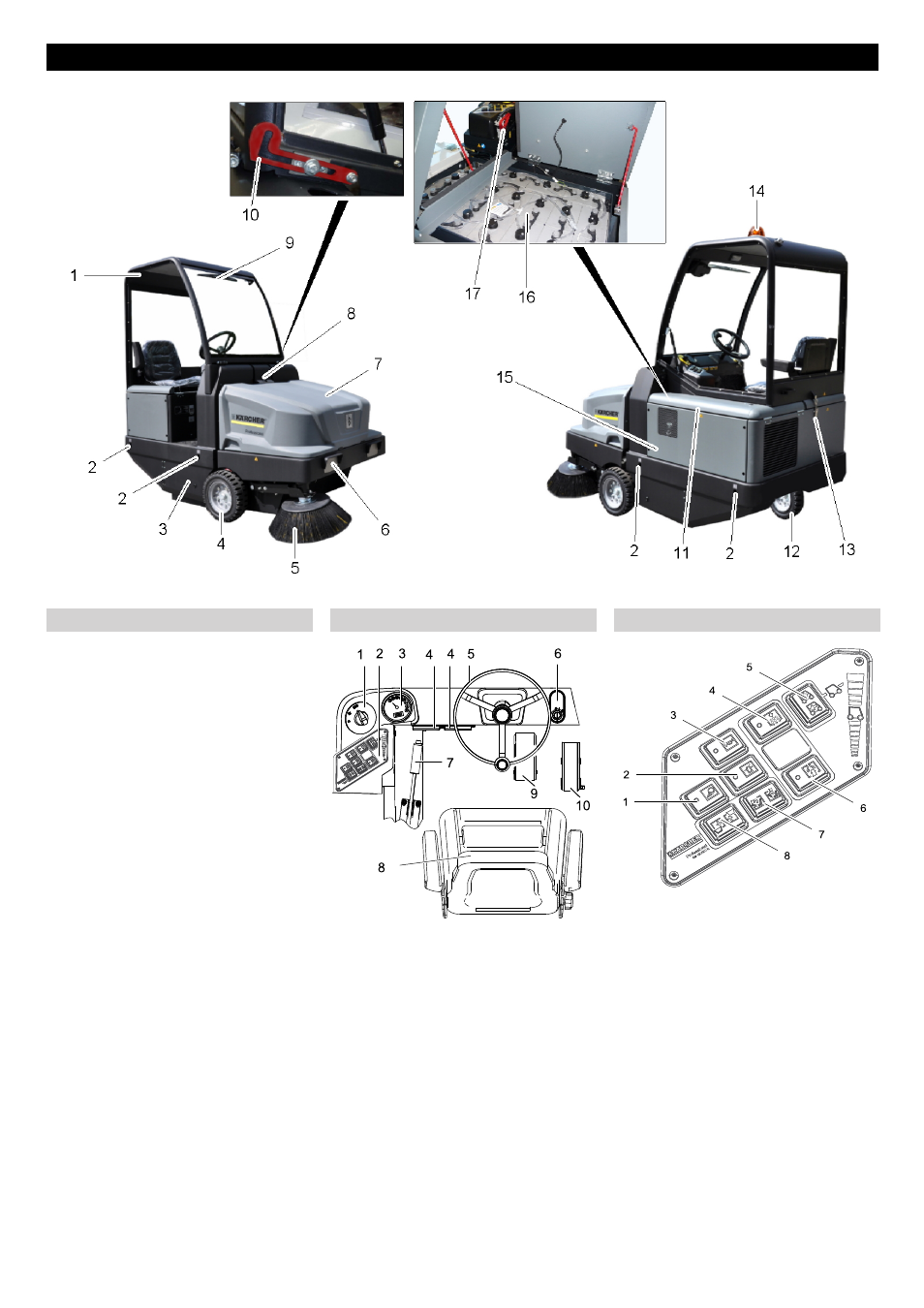

Komandni i funkcioni elementi
Slika uređaja za metenje Komandno polje Funkcijski tasteri
245 SR
