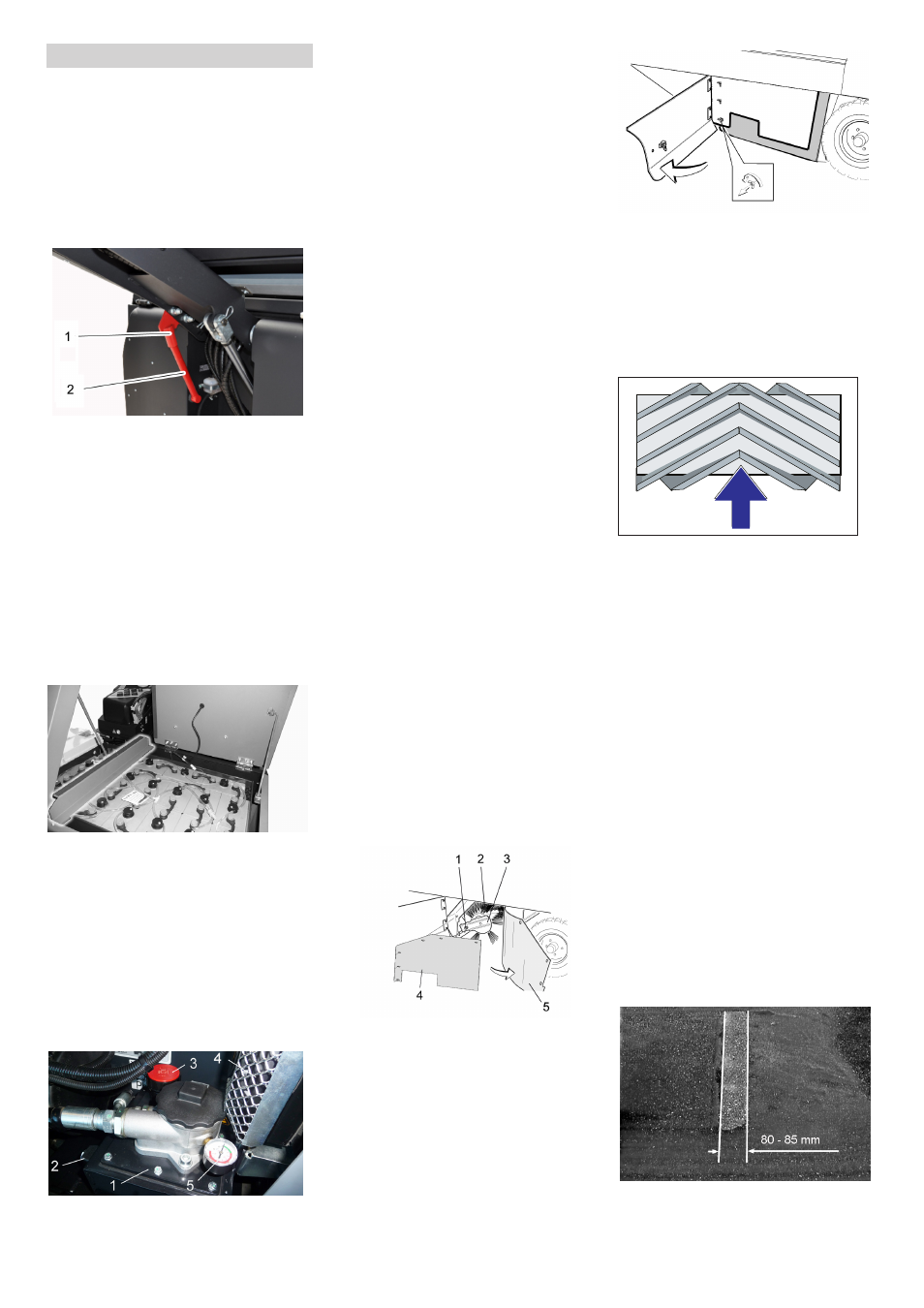

Karcher KM 130-300 BAT - Manual (Page 273)

- 7
Ettevalmistus:

Pange pühkimismasin tasasele pinnale.
 Keerake süütevõti asendisse "0" ja tõm-
make võti ära.
 Seisupidur fikseerida
ƽ
Oht
Vigastusoht! Kui prahimahuti on üles tõste-
tud, tuleb alati paigaldada kinnituslatt.
1 Kinnituslati hoidik
2 Kinnituslatt
 Üleval toimuva tühjendamise jaoks lü-
kake kinnituslatt üles ja torgake hoidi-
kusse (fikseeritud).
Akusid on võimalik vahetada vaid komplek-
tina. Vahetamise võib teostada vaid kvalifit-
seeritud spetsialist.

Suure kaalu tõttu (460 kg) tuleb vaheta-
miseks kasutada kraanat.
Märkus: Risttala tuleb enne aku vahe-
tamist maha kruvida.
 Akut maha monteerides tuleb jälgida, et
kõigepealt ühendataks lahti miinuskaa-
bel.
 Kinnitage kraana trossid akukomplekti
4 aasa külge ja tõstke akud ettevaatli-
kult välja.
Märkus
Prahimahuti ei tohi olla üles tõstetud.

Avage mootorikate.
1 Hüdroõli paak
2 Kontrollaken
3 Kaas, õli täiteava
4 Hüdraulikaõlijahuti
5 Manomeeter
 Kontrollige aknast hüdroõli taset.
– Õlitase peab olema "MIN"- ja "MAX"-tä-
hise vahel.
– Kui õlitase on "MIN"-tähisest allpool, tu-
leb hüdroõli juurde valda.
 Kruvige maha õli täiteava kaas.
 Puhastage täiteala.
 Lisage hüdroõli.
Õlisort: vt "Tehnilised andmed"

Kruvige peale õli täiteava kaas.
Märkus
Kui manomeeter näitab suurenenud hüdro-
õli rõhku, tuleb lasta hüdroõli filter Kärcheri
klienditeeninduses välja vahetada.
 Seisupidur fikseerida
 Käivitage mootor.
Hüdrosüsteemi hooldust teostab ainult
Kärcheri klienditeenindus.

Kontrollige kõigi hüdraulikavoolikute ja
liitmike tihedust.
 Keerake süütevõti asendisse "I".
 Tõstke prahimahuti lõpuni üles.
 Keerake süütevõti asendisse 0.
 Seisupidur fikseerida
 Paigaldage üleval toimuva tühjenduse
jaoks kinnituslatt.
 Eemaldage pühkimisvaltsilt paelad või
nöörid.
 Võtke kinnituslatt välja.
 Pange süütevõti süütelukku.
 Keerake süütevõti asendisse "I".
 Langetage prahimahuti lõpuni alla.
 Keerake süütevõti asendisse "0" ja tõm-
make võti ära.
1 Pühkimisvaltsi kinnituskoha kinnitus-
kruvi
2 Pühkimisvalts
3 Pühkimisvaltsi kinnituskoht
4 Külgmise tihendi kinnitusplaat
5 Külgmine tihend
 Avage võtmega külgmised katted.
 Kruvige tiibmutrid kinnitusplaadil külg-
miselt tihendilt maha ja võtke kinnitus-
plaat maha.
 Lükake külgmine tihend välja.
 Keerake välja pühkimisvaltsi kinnitus-
pesa kruvi ja lükake kinnituspesa välja.
 Võtke pühkimisvalts välja.
Pühkimisvaltsi paigaldusasend sõidusuu-
nas (pealtvaade)
Märkus: Uut pühkimisvaltsi paigaldades
jälgige harjaste asendist.

Paigaldage uus pühkimisvalts. Pühki-
misvaltsi sooned tuleb panna vastas-
oleva nookuri nukkidele.
Märkus: Pärast uue pühkimisvaltsi paigal-
damist tuleb pühkimistaset uuesti regulee-
rida.
Märkus: Pühkimiskõrguseks on tehases
seadistatud 80 mm, pühkimisvaltsi kulumi-
se korral saab seda sujuvalt reguleerida.

Rehvirõhu kontrollimine.
 Lülitage välja puhur.
 Sõitke pühkimismasin tasasele ja sile-
dale pinnale, mis on märgatavalt tolmu-
ne või kriidine.
 Seadke programmilüliti pühkimisele
pühkimisvaltsiga.
 Seadke programmilüliti transpordisõidu
asendisse.
 Sõitke masin tagurpidi minema.
 Kontrollige pühkimistaset.
Pühkimisjälje vorm peab olema ühtlane
ristkülik laiusega 80-85.
Hooldustööd
Üldised ohutusnõuded
Akude vahetamine
Kontrollige hüdraulika õlitaset ja lisage
hüdraulikaõli
Hüdrosüsteemi kontrollimine
Pühkimisvaltsi kontrollimine
Pühkimisvaltsi väljavahetamine
Pühkimisvaltsi pühkimistaseme kontrol-
limine ja reguleerimine
273 ET
