- 3

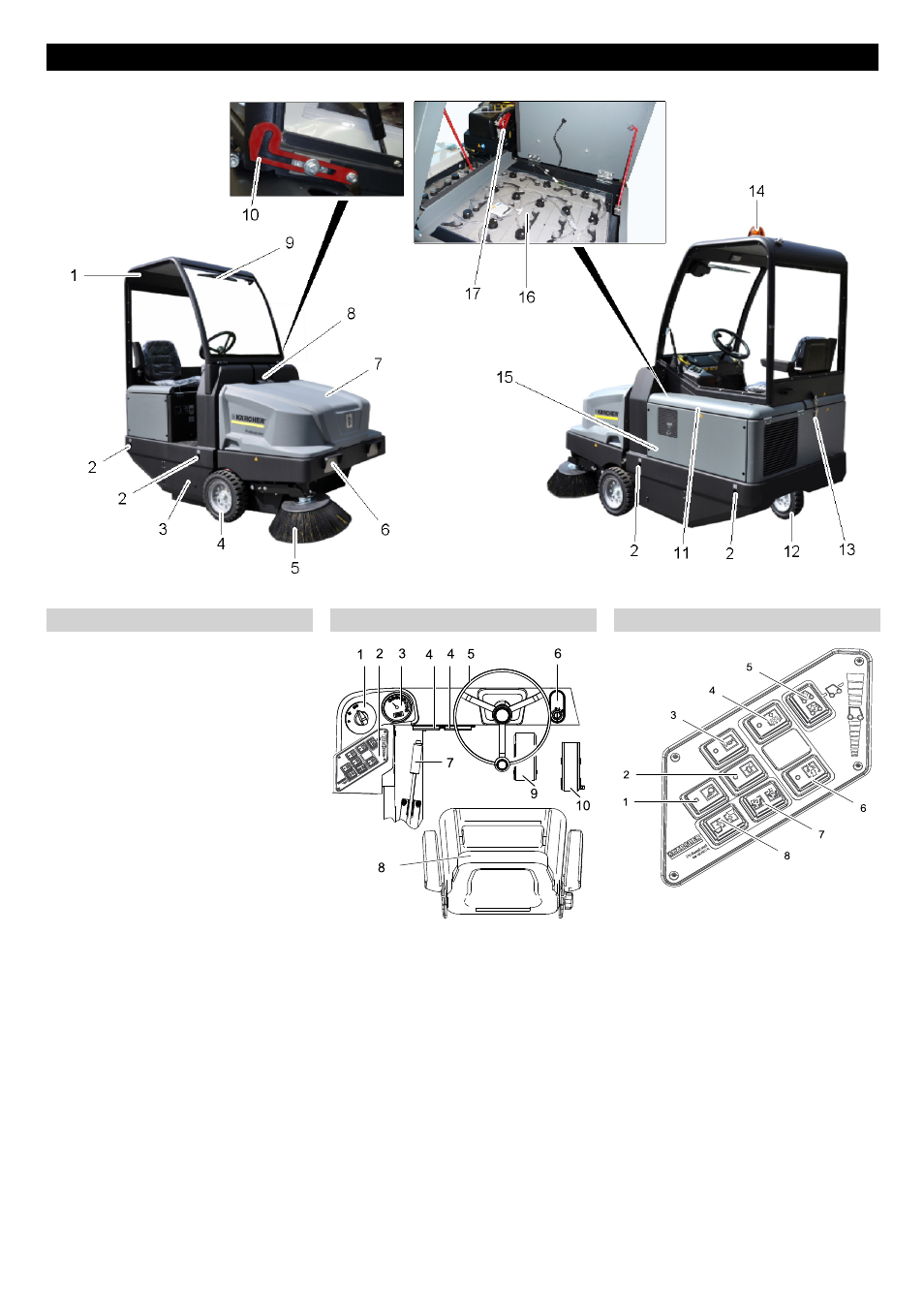

1 Cabină şofer (opţional)
2 Punct de fixare (4 buc.)
3 Acces cilindru de măturare
4 Roată din fată
5 Mătură laterală
6 Instalaţie de iluminare (opţional)
7 Rezervor pentru murdăria măturată
8 Dispozitiv de închidere capac aparat
9 Ştergător de parbriz (opţional)
10 Manetă de siguranţă cabină de şofer
11 Capotă motor
12 Roată din spate
13 Zăvor cabină de şofer
14 Girofar
15 Reglaj cilindru de măturare (nu apare
pe imagine)
16 Set de acumulatori
1 x 36 V, 360 Ah
17 Fişa acumulator
1 Comutator pentru programe
2 Taste de funcţii
3 Afişaj multifuncţional
4 Cutie de siguranţe la locul de muncă
5 Volan
6 Contact aprindere
Poziţia 0: Oprire motor
Poziţia 1: Aprindere pornită
Poziţia 2: Pornire motor
7 Frâna de imobilizare
8 Scaun (cu comutator de contact)
9 Pedală de frânare
10 Pedala de deplasare
1 Pornire/oprire lumini de lucru (opţional)
2 Semnalizare luminoasă de avertizare
pornită/oprită
3 Claxon
4 Curăţarea filtrului
5 Comutator selecţie direcţie de mers
6 Suflantă
7 Închidere/deschidere capac rezervorului
8 Ridicarea/coborârea rezervorului de
mizerie
Elemente de utilizare şi funcţionale
Figură maşină de măturat Panou operator Butoane de funcţii
212 RO
