8

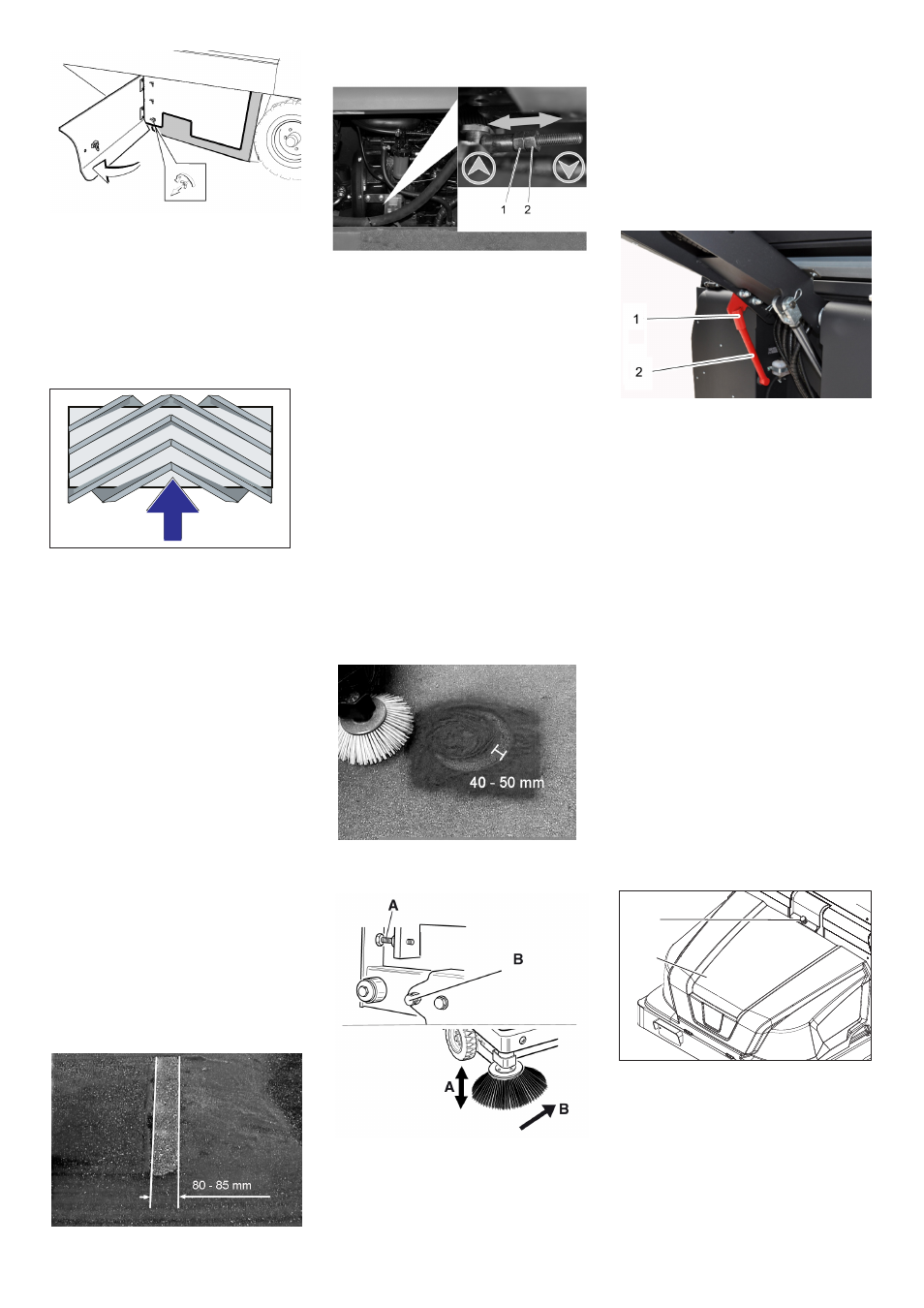

Otevřete boční obložení pomocí klíče.
Křídlaté matice na plechového držáku
odšroubujte od bočního těsnění a ple-
chový držák sejměte.
Vyklopte boční těsnění směrem ven.
Vyšroubujte upevňovací šroub uchyce-
ní zametacího válce a uchycení vyklop-
te směrem ven.
Vyjměte zametací válec.
Montážní poloha zametacího válce ve
směru jízdy (půdorys)
Upozornění: Při montáži nového zameta-
cího válce dohlédněte na polohu nové sady
žíní.
Zabudujte nový zametací válec. Drážky
zametacího válce musíte nasadit na vý-
stupky protilehlých táhel.
Upozornění: Po montáži nového zameta-
cího válce musí být sběrný prostor nově
nastaven.
Upozornění: Sběrný prostor je nastaven
ze závodu na 80 mm a je možné jej v přípa-
dě opotřebení kartáčů postupně doladit.
Zkontrolujte tlak vzduchu v pneumati-
kách.
Sací dmychadlo vypněte.
Najeďte zametacím strojem na rovnou
a hladkou podlahu, která je viditelně po-
krytá prachem nebo křídou.
Nastavte přepínače programů na za-
metání pomocí zametacího válce.
Přepínač programů otočte na přepravní
jízdu.
Zařízením zacouvejte.
Zkontrolujte zametací zrcátko.
Tvar sběrného prostoru by měl vytvářet
pravidelný obdélník o šířce -85 mm.
1 Stavěcí matice
2 Kontramatice
Otevřete bočního krytování motoru
Uvolněte kontramatici.
Nastavte sběrný prostor
Kontramatici utáhněte.
Zkontrolujte sběrný prostor zametacího
válce.
Zvedněte postranní metlu.
Najeďte zametacím strojem na rovnou
a hladkou podlahu, která je viditelně po-
krytá prachem nebo křídou.
Nastavte přepínače programů na za-
metání pomocí zametacího válce a
bočního smetáku.
Zvedněte postranní metlu.
Přepínač programů nastavte na jízdu.
Zařízením zacouvejte.
Zkontrolujte zametací zrcátko.
Šířka zametacího zrcátka by měla být v in-
tervalu 40 - 50 mm.
Opravte sběrný prostor pomocí dvou
nastavovacích šroubů.
Zkontrolujte zametací zrcátko.
Vysuňte nádobu na zametené nečistoty
vzhůru a zajistěte ji bezpečnostní tyčí.
ƽ
Nebezpečí!
Nebezpečí úrazu! Vždy používejte bezpeč-
nostní podpěru při zdvižené nádobě na za-
metené nečistoty.
Vyklopte bezpečnostní podpěru pro vy-
prazdňování shora a zasuňte ji do držá-
ku (zajistěte).
1 Držák bezpečnostní podpěry
2 Bezpečnostní podpěra
Otevřete bočního obložení podle popisu v
kapitole "výměna zametacího válce".
Povolte 6 křídlatých matic na bočním
plechovém držáku.
Povolte 3 matice (SW 13) na předním
plechovém držáku.
Boční těsnění zatlačte dolů (podélný
otvor) tak, aby byla od podlahy ve vzdá-
lenosti 1 - 3 mm.
Upevněte plechové držáky.
Proces opakujte na druhé straně pří-
stroje.
Očistěte prachový filtr pomocí tlačítka
čištění filtru.
ṇ
Upozornění
Před zahájením výměny prachového filtru
vyprázdněte nádobu na nametené nečisto-
ty. Během prací na filtračním zařízení noste
protiprašný respirátor. Dodržujte bezpeč-
nostní předpisy o zacházení s jemným pra-
chem.
1 Zajištění kapoty
2 Kryt přístroje
Otevřete zajištění tak, že vyšroubujete
šroub s hvězdicovým úchytem.
Vyklopte kapotu zařízení dopředu.
Kontrola a nastavení sběrného prostoru
zametacího válce
Kontrola a nastavení zametacího zrcadla
postranního kartáče
Nastavte boční těsnění
Ručně očistěte prachový filtr
Výměna prachového filtru
1
2
