- 3
1 Cabine de conducteur (en option)
2 Points d'arrêt (4x)
3 Accès à la brosse-rouleau
4 Roue avant
5 Balai latéral
6 Système d'éclairage (option)
7 Bac à poussières
8 Verrouillage capot de l'appareil
9 Essuie-glace (option)
10 Levier de sécurité de la cabine de
conducteur
11 Recouvrement du moteur
12 Roue arrière
13 Dispositif de verrouillage de la cabine
conducteur
14 Gyrophare
15 Réglage de la brosse de balayage (non
illustré)
16 Kit de batterie
1 x 36 V, 360 Ah
17 Connecteurs de la batterie
1 Commutateur de programmes
2 Touches de fonction
3 Affichage multifonction
4 Boîtier à fusible du poste de travail
5 Volant
6 Clé de contact
Position 0: Mettre le moteur en route
Position 1 : allumage mis
Position 2 : Lancer le moteur
7 Frein d'immobilisation
8 Siège (avec contacteur de siège)
9 Pédale de frein
10 Pédale de marche
1 Éclairage de travail marche/arrêt (option)
2 Gyrophare marche/arrêt
3 Avertisseur sonore
4 Nettoyage du filtre
5 Sélecteur de direction
6 Ventilation
7 Ouverture/fermeture du volet du collecteur
8 Interrupteur d'actionnement du bac à
poussières (relever/abaisser)

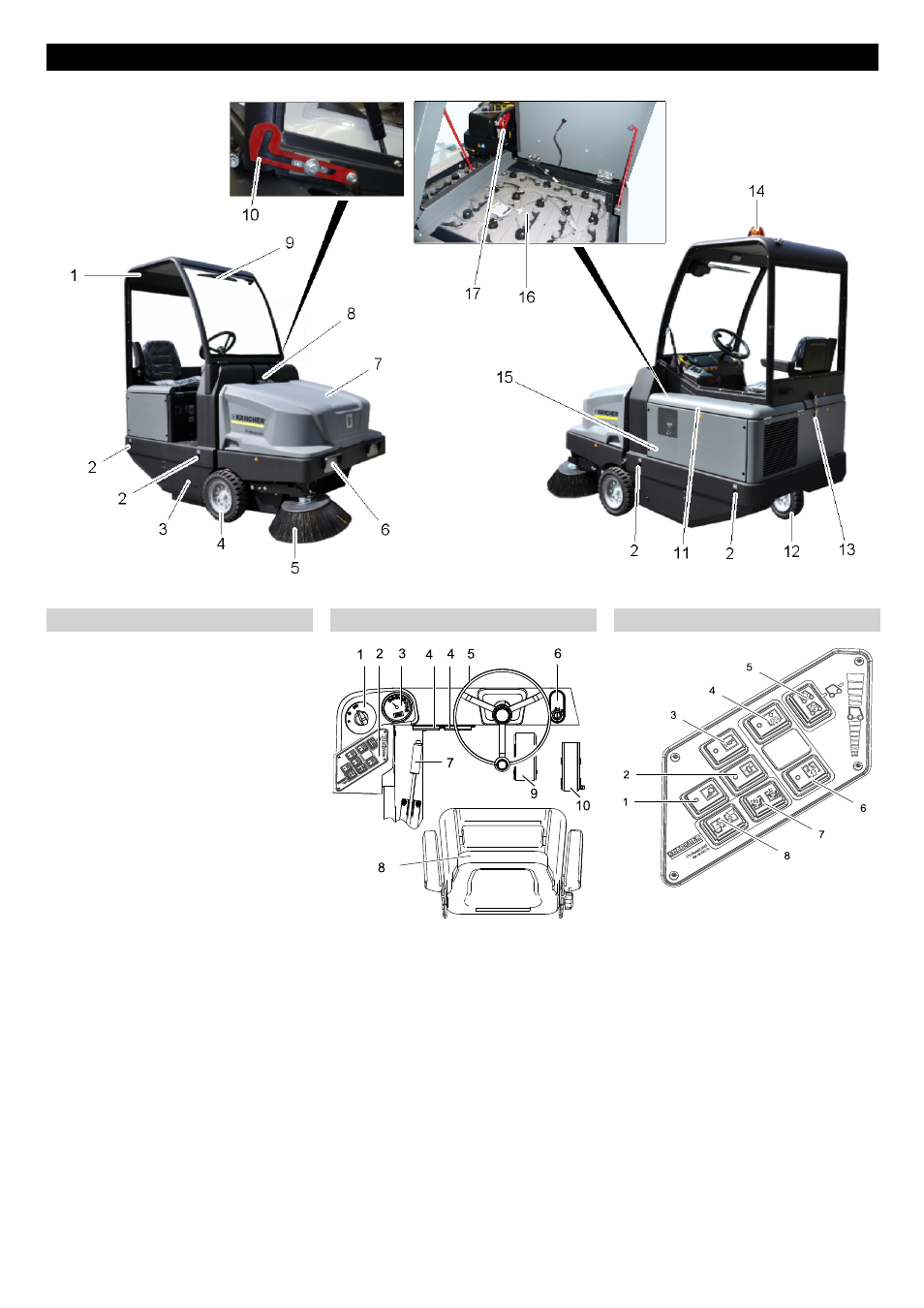

Eléments de commande et de fonction
Illustration de la balayeuse Zone de commande Touches de fonction
27 FR
