- 8

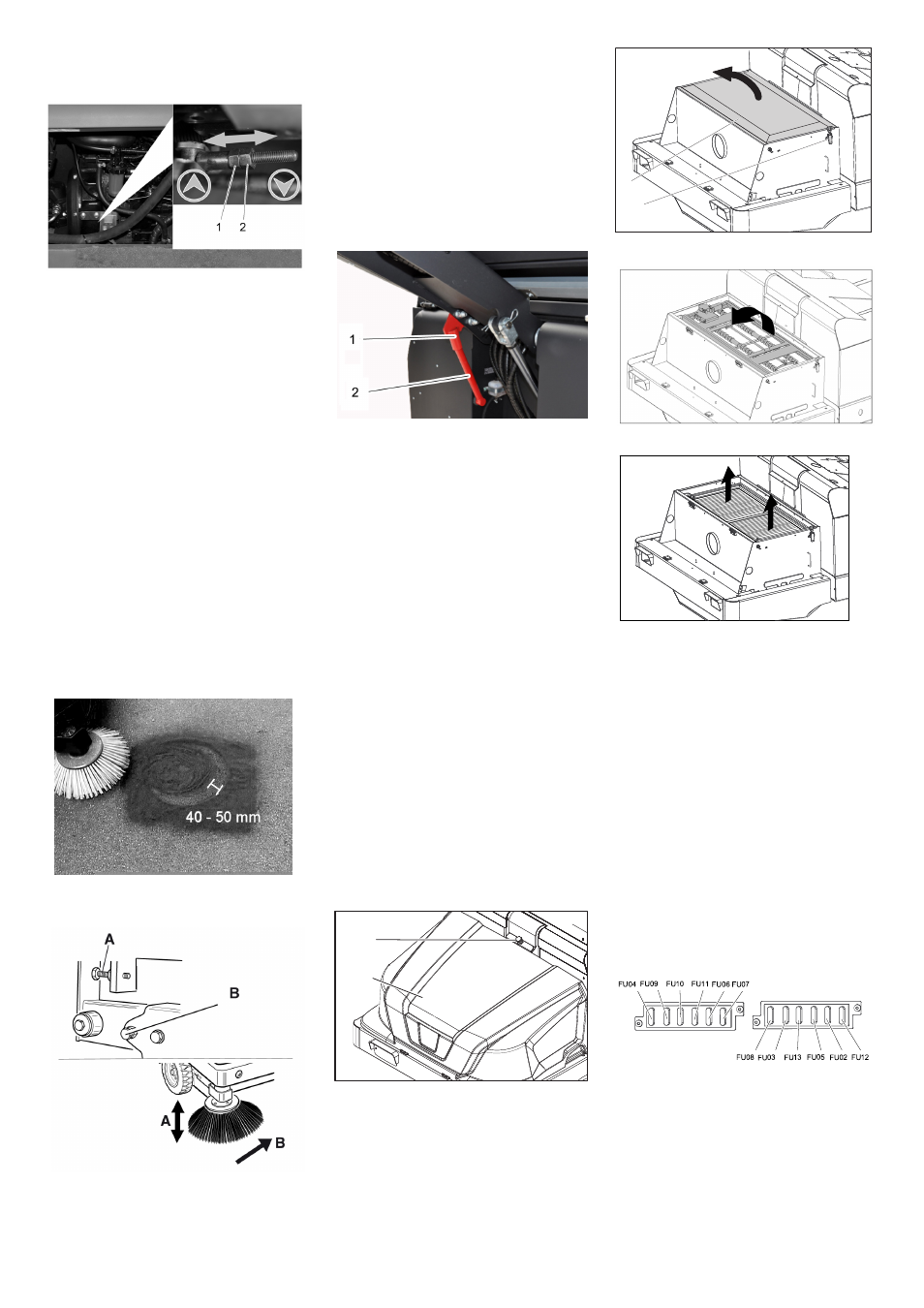

Oblika površine pometanja mora tvoriti
enakomeren pravokotnik s širino 80-
85 mm.
1 Nastavitvena matica
2 Protimatica
 Odprite stranske obloge motorja.
 Odvijte protimatico.
 Nastavite pometalno površino
 Privijte protimatico.
 Preverite površino pometanja pometal-
nega valja.
 Dvignite stransko omelo.
 Stroj za pometanje zapeljite na ravno in
gladko površino, kjer zazna prah ali kre-
do.
 Programsko stikalo obrnite na pometa-
nje s pometalnim valjem in stranskim
omelom.
 Dvignite stransko omelo.
 Programsko stikalo postavite na Vo-
žnjo.
 Napravo odpeljite naprej.
 Preverite ogledala za pometanje.
Širina ogledala za pometanje naj bi bila
med 40-50 mm.
 Pometalno površino korigirajte z dvemi
nastavitvenimi vijaki.
 Preverite ogledala za pometanje.
 Posodo za smetni privzdignite in zava-
rujte z varnostnim drogom.
ƽ Nevarnost
Nevarnost poškodb! Pri dvignjenem zbiral-
niku smeti vedno uporabite varnostni drog.

Varnostni drog sklopite navzgor in ga
vtaknite v držalo (zavarovano).
1 Držalo varnostnega droga
2 Varnostni drog
 Stransko oblogo odprite kot opisano v
poglavju „Zamenjava pometalnega va-
lja“.
 Odvijte 6 krilatih matic na stranski nosil-
ni pločevini.
 Odvijte 3 matice (št. 13) na sprednji no-
silni pločevini.
 Stransko tesnilo toliko pritisnite navzdol
(podolgovata luknja), dokler razdalja do
tal ne znaša 1 - 3 mm.
 Privijte nosilne pločevine.
 Postopek ponovite na drugi strani na-
prave.
 Filter za prah očistite s tipko za čiščenje
filtra.
ṇ
Opozorilo
Pred začetkom menjave filtra za prah izpra-
znite zbiralnik smeti. Pri delih na filtrirni na-
pravi nosite zaščitno masko za prah.
Upoštevajte varnostne predpise za ravna-
nje z drobnim prahom.
1 Zapora pokrova naprave
2 Pokrov naprave
 Odprite zapah, v ta namen izvijte vijak z
zvezdastim ročajem.
 Pokrov stroja sklopite naprej.
 Odprite pokrov filtra.
 Otresalo filtra sklopite naprej.
 Zamenjajte filter za prah.
 Ponovno zaprite pokrov filtra.
 Odvijte žaromet.
 Izvlecite žaromet in nato še vtič.
Opozorilo: Upoštevajte položaje vtiča.

Razstavite žaromet.
 Izvlecite ohišje žarometa in ga držite
vodoravno, saj enota žarnic ni pritrjena.
 Zaskočite zaporno streme in izvlecite
žarnico
 Vstavite novo žarnico.
 Sestavite v nasprotnem zaporedju.
Opozorilo: Za zamenjavo žarnic smernika,
odstranite steklo smernika z ohišja smernika.
 Odprite nosilec varovalke.
 Preverite varovalke.
 Zamenjajte defektne varovalke.
Opozorilo: Varovalka FU 01 (glavna varo-
valka) sedi na ohišju elektronike.
Varovalke FU 14, FU 15 in FU 16 se naha-
jajo znotraj ohišja elektronike. Pozor: Odpi-
ranje ohišja in menjava varovalk le s strani
pooblaščenega uporabniškega servisa.
Preverite in namestite ogledalo na stran-
skem omelu
Nastavljanje stranskih tesnil
Ročno čiščenje filtra za prah
Menjava filtra za prah
1
2
Menjava žarnic žarometov (opcija)
Menjava žarnic smernikov (opcija)
Menjava varovalk
2
1
195 SL
