- 3
1 Voznikova kabina (Opcija)
2 Točka pritrditve (4x)
3 Dostop pometalnega valja
4 Sprednje kolo
5 Stranko omelo
6 Svetila (Opcija)
7 Zbiralnik smeti
8 Zapora pokrova naprave
9 Brisalci (Opcija)
10 Varnostna ročica v voznikovi kabini
11 Pokrov motorja
12 Zadnje kolo
13 Zapah voznikove kabine
14 Vrteča opozorilna luč
15 Nastavitev pometalnega valja (ni pred-
stavljeno)
16 Baterijski komplet
1 x 36 V, 360 Ah
17 Baterijski vtič
1 Programsko stikalo
2 Funkcijske tipke
3 Multifunkcijski prikaz
4 Omarica z varovalkami delovnega mesta
5 Volan
6 Ključavnica za vžig
Položaj 0: Izklop motorja
Položaj 1: Vžig vklop
Položaj 2: Zaženite motor
7 Fiksirna zavora
8 Sedež (s sedežnim kontaktnim stika-
lom)
9 Zavorni pedal
10 Vozni pedal
1 Vklop/izklop delovne osvetlitve (opcija)
2 Vklop/izklop vrteče opozorilne luči
3 Troblja
4 Čiščenje filtra
5 Izbirno stikalo smeri vožnje
6 Ventilator
7 Odpiranje/zapiranje pokrova posode
8 Zbiralnik smeti dvignite/spustite
Upravljalni in funkcijski elementi

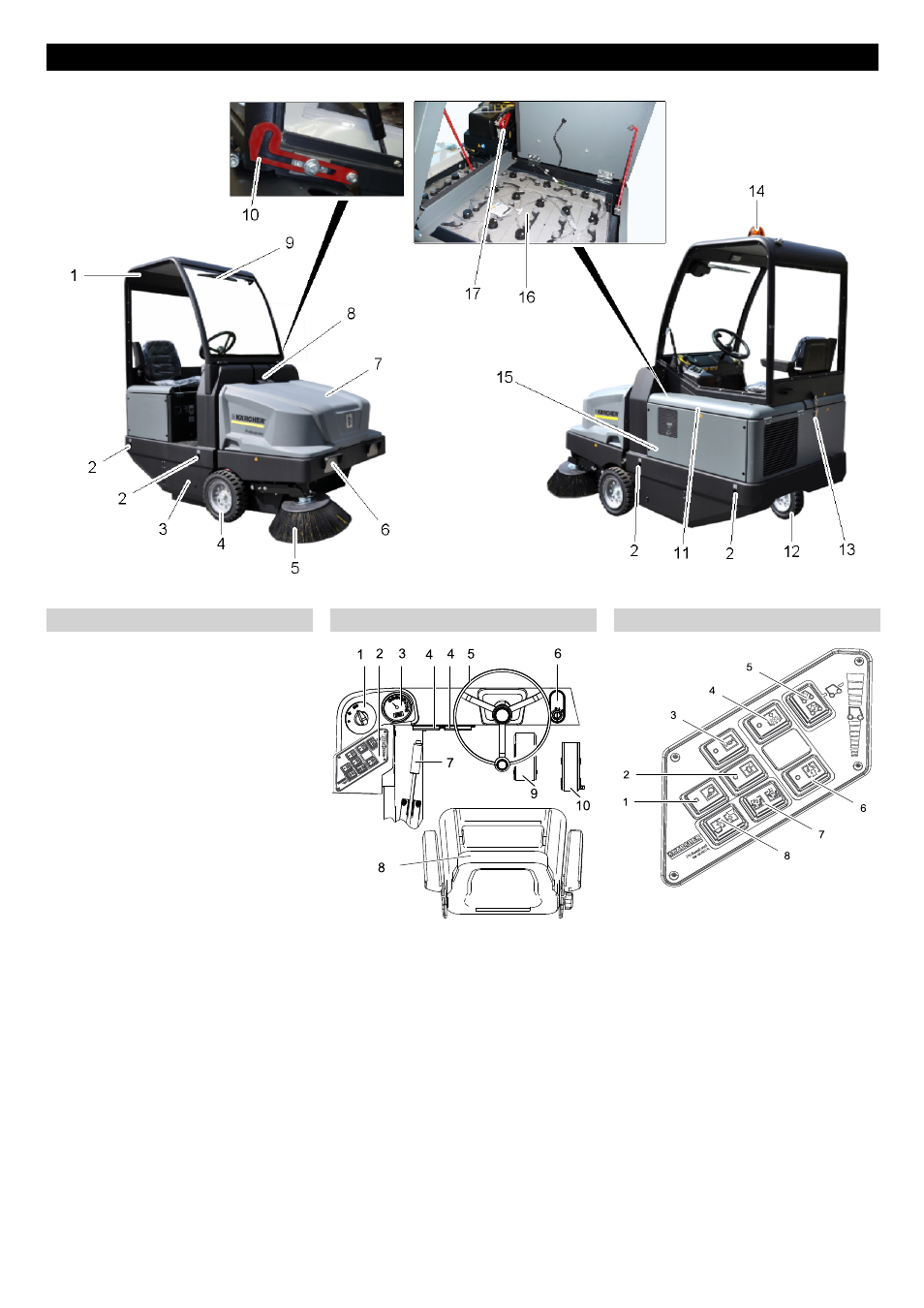

Slika pometalnega stroja Upravljalno polje Funkcijske tipke
