- 8
 Program şalterini süpürme silindiriyle
süpürme konumuna getirin.
 Program şalterini nakliye sürüşü konu-
muna getirin.
 Cihazı geriye doğru sürün.
 Süpürme aynasını kontrol edin.

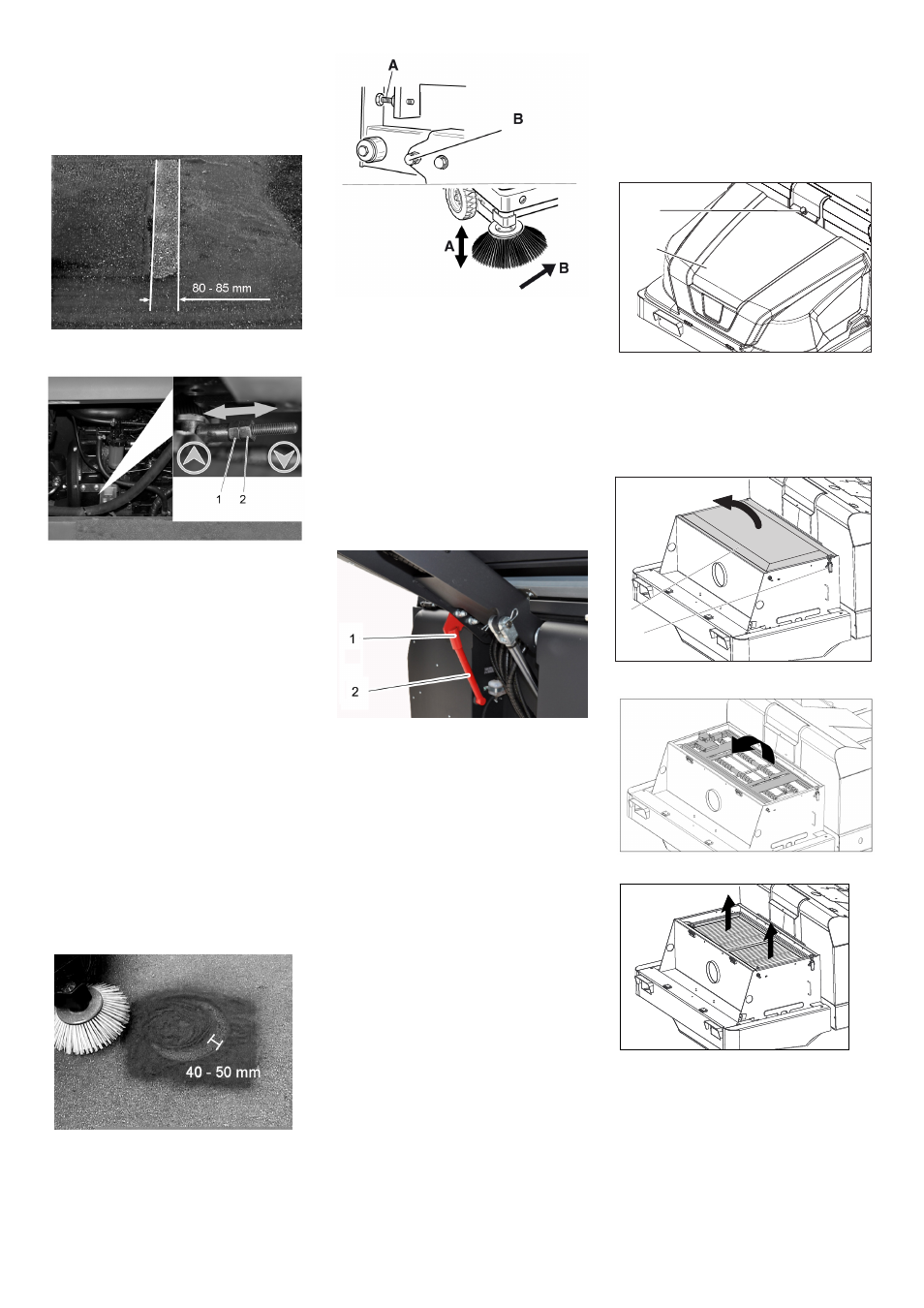

Süpürge aynasının şekli, 80-85 mm geniş-
liğinde eşit bir kare oluşturmalıdır.
1 Ayar somunu
2 Kontra somun
 Yan motor kaplamasını açın.
 Kontra somunu gevşetin.
 Süpürme aynasını ayarlayın
 Kontra somunu sıkın.
 Döner silindirin süpürme aynasını kon-
trol edin.
 Yan fırçaları kaldırın.
 Toz veya kireçle kaplı olan süpürme
makinesini düz ve kaygan bir zeminde
sürün.
 Program şalterini süpürme silindiri ve
yan fırçayla süpürme konumuna getirin.
 Yan fırçaları kaldırın.
 Program şalterini sürüş konumuna geti-
rin.
 Cihazı geriye doğru sürün.
 Süpürme aynasını kontrol edin.
Süpürme yüzeyinin genişliği 40-50 mm ara-
sında olmalıdır.
 Süpürme yüzeyini iki ayar vidasıyla dü-
zeltin.
 Süpürme aynasını kontrol edin.
 Süpürme haznesini yukarı götürün ve
emniyet çubuğuyla emniyete alın.
ƽ
Tehlike
Yaralanma tehlikesi! Süpürme haznesi kal-
dırılmışken emniyet çubuğunu her zaman
yerleştirin.

Yüksek boşaltma tertibatının emniyet
çubuğunu yukarı katlayın ve tutucuya
takın (emniyetli).
1 Emniyet çubuğu tutucusu
2 Emniyet çubuğu
 "Süpürme silindirinin değiştirilmesi" bö-
lümünde açıklandığı gibi yan kaplamayı
açın.
 6 kelebek somunu yan tutucu sacdan
gevşetin.
 3 somunu (SW 13) öndeki tutucu sac-
dan gevşetin.
 Tabana 1 - 3 mm mesafeye gelene ka-
dar yan contayı aşağı doğru bastırın
(uzun delik).
 Tutucu sacları vidalayın.
 İşlemi cihazın diğer tarafında tekrarla-
yın.
 Toz filtresini filtre temizleme tuşuyla te-
mizleyin.
ṇ Uyarı
Toz filtresinin değiştirilmesine başlamadan
önce süpürge haznesini boşaltın. Filtre sis-
teminde çalışırken toz koruyucu maske ta-
kın. Ince tozlarla uğraşırken güvenlik
talimatlarını dikkate alın.
1 Cihaz kapağının kilidi
2 Cihaz kapağı
 Kilidi açın, bunun için yıldız kollu cıvata-
yı sökün.
 Cihaz kapağını öne doğru katlayın.
 Filtre kapağını açın.
 Filtre silkeleyiciyi öne doğru katlayın.
 Toz filtresini değiştirin.
 Filtre kapağını kapatın.
Yan fırçanın süpürge yüzeyinin kontrol
edilmesi ve ayarlanması
Yan contaların ayarlanması
Toz filtresinin elle temizlenmesi
Toz filtresinin değiştirilmesi
1
2
2
1
