- 2
Při nastavování předpětí filtru postupujte
takto:

Otočte upínací páčku doleva až na
doraz.
 Táhněte uvolňovací pákou směrem
dopředu a upínací páku otočte vpravo,
až zaskočí uvolňovací páka do další
západky.
 Otočte páčku vícecestného ventilu do
polohy "FILTRACE".
Informace
Po delších provozních přestávkách je
nezbytné vyvinout na spuštění vícecestné-
ho ventilu větší sílu.

Zkontrolujte předpětí filtru.
 Uveďte do provozu čerpadlo provozo-
vatele.
Informace
Za běžného provozu se musí zpětný pro-
plach provádět jednou denně. Během zpět-
ného vyplachování zařízení nedodává
užitkovou vodu.
Při proplachu se odstraňují nečistoty
nashromážděné ve vláknovém filtru. Proto
se vláknový filtr proplachuje v opačném
směru. Vyplavené nečistoty se odvádějí v
souladu s příslušnými místními předpisy do
kalové jímky recyklovacího systému, do
existujícího odlučovacího řetězce popřípa-
dě přímo do kanalizace

Uveďte do provozu čerpadlo provozo-
vatele.
 Otočte páčku vícecestného ventilu do
polohy "ZPĚTNÝ PROPLACH/ BAC-
KWASH".
 Uvolněte vláknový filtr otočením upínací
páčky proti směru hodinových ručiček.
 Vyčkejte 30 vteřiny.
 Upněte vláknový filtr a okamžitě jej opět
uvolněte.
 10 krát opakujte postup - 30 vteřin
vyčkat - upnout - uvolnit.
 Opět nastavte předpětí filtru.
 Otočte páčku vícecestného ventilu do
polohy "PRVNÍ FILTRÁT/RINSE".
 Čekejte 2 minuty.
 Otočte páčku vícecestného ventilu do
polohy "FILTRACE".
Pokud vysokotlaký čistič nebo myčka nepřijí-
mají vodu, byla spuštěna cirkulace užitkové
vody, aby bylo zabráněno zápachu.
Informace
Ke snížení provozních nákladů je možné v
případě provozních přestávek (např. v noci, o
víkendu) nastavit periodické zapínání a vypí-
nání ponorného čerpadla. K tomuto účelu je
možné připojit ponorné čerpadlo (od provo-
zovatele) do sítě přes časový spínač.
Maximální přestávka mezi intervaly je 1
hodina.
Zařízení se musí provozovat v prostorách,
kde nemrzne. Za mrazu je třeba zařízení
uvést mimo provoz a zcela odvodnit:

Stáhněte hadice.
 Nechte vypustit zařízení.
 Vypněte čerpadlo od provozovatele.
 Hrozí-li mráz, je třeba ještě dodatečně
odstranit zbývající vodu (viz odstavec
"Ochrana před mrazem").
Pozor
Nebezpečí úrazu a nebezpečí poškození!
Dbejte na hmotnost přístroje při přepravě.

Při přepravě v dopravních prostředcích
zajistěte zařízení proti skluzu a překlo-
pení podle platných předpisů.
Pozor
Nebezpečí úrazu a nebezpečí poškození!
Dbejte na hmotnost přístroje při jeho
uskladnění.

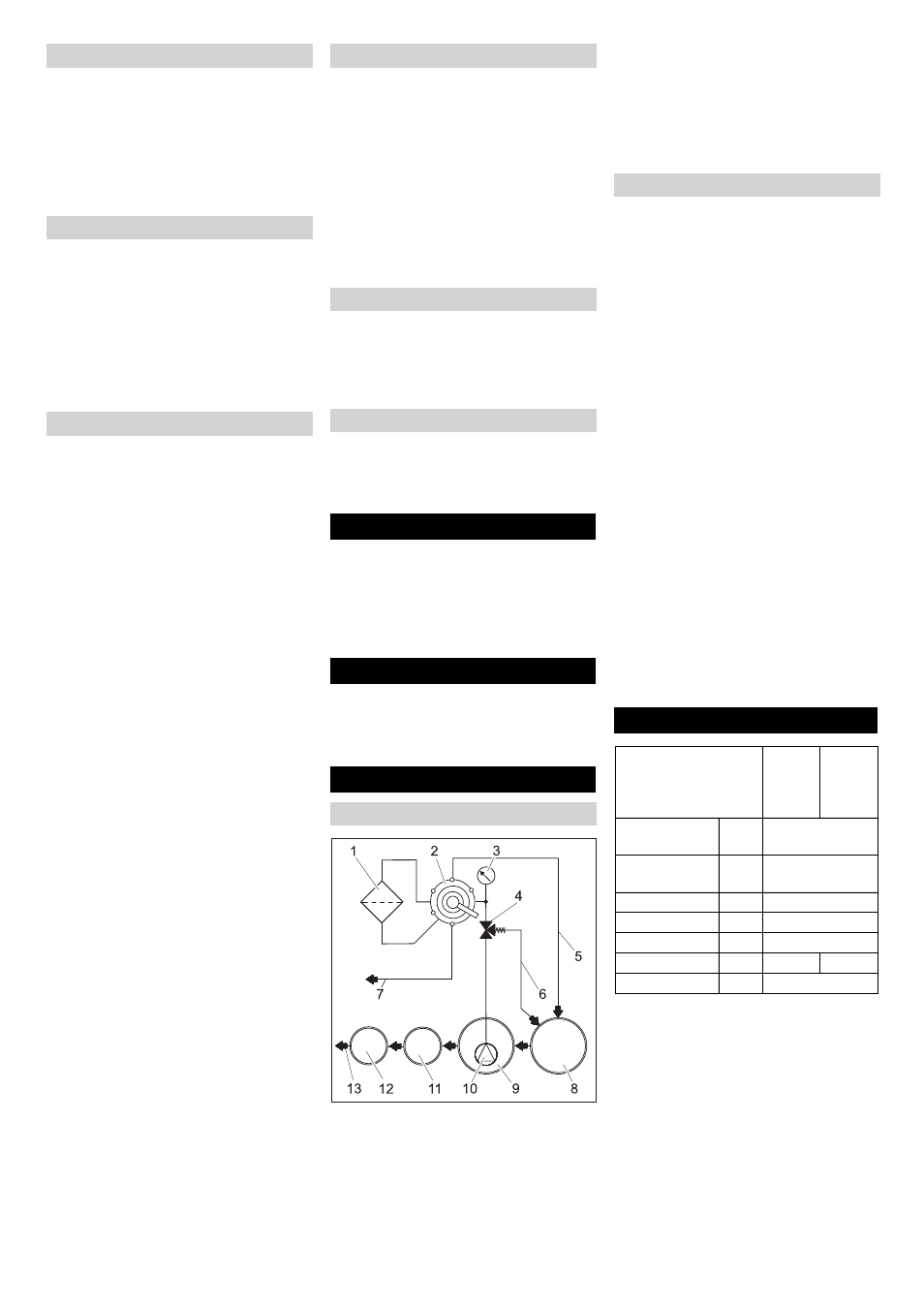

1 Vlákenový filtr
2 Vícecestný ventil
3 Manometr na přívodu do filtru
4 Přepouštěcí ventil
5 Vedení zpětného vyplachování
6 Cirkulace (ke kalové jímce)
7 k nádrži na užitkovou vodu/vysokotla-
kému čističi
8 Kalová jímka recyklačního systému *)
9 Čerpací jímka recyklačního systému *)
10 Ponorné čerpadlo *)
11 Odlučovač (EN 858) *)
12 Revizní šachta *)
13 ke kanalizaci *)
*) dodává objednatel
Následovně bude popsána trasa vedení
vody pro různá sepnutí vícecestného venti-
lu.
Při filtraci teče voda
– Ponorné čerpadlo
– vícecestný ventil v poloze "FILTRACE"
– filtr (ve směru filtrace)
– k vysokotlakému čističi/nádrži na užit-
kovou vodu
Při zpětném proplachu teče voda
– Ponorné čerpadlo
– vícecestným ventilem v poloze "ZPĚT-
NÝ PROPLACH/ BACKWASH"
– Filtr (proti směru filtrace)
– do kalové jímky
Při výplachu teče voda přes:
– Ponorné čerpadlo
– vícecestný ventil v poloze "PRVNÍ FIL-
TRÁT/RINSE"
– filtr (ve směru filtrace)
– do kalové jímky
Tato poloha již není pro provoz zařízení
potřebná.
Nastavte předpětí filtru
Filtrace
Proplach
Oběh užitkové vody
Ochrana proti zamrznutí
Odstavení
Přeprava
Ukládání
Funkce
Schéma průtoku
Funkční popis
FILTRACE
ZPĚTNÝ VÝPLACH/BACKWASH
PRVNÍ FILTRÁT/RINSE
CIRKULACE/RECIRCULATION
Technické údaje
WRP
1000
eco
WRP
1000
com-
pact
Tlak (min.) MPa
(baru)
0,2 (2)
Tlak (max.) MPa
(baru)
0,35 (3,5)
Výkon filtru l/h 1000
Šířka mm 660
Hloubka mm 470
Výška mm 980 1230
Hmotnost kg 45
