- 2
Pri nastavovaní napätia filtra postupujte na-
sledovne:

Otočte napínaciu páku smerom vľavo,
kým nebude páka na doraz.
 Potiahnite páčku na odblokovanie sme-
rom dopredu a napínaciu páčku vpravo,
kým nezaskočí páčka na odblokovanie
do nasledujúcej zarážky.
 Páku viaccestného ventilu otočte do
polohy „FILTRATION/FILTRÁCIA“.
Upozornenie
Po dlhšom odstavení vyžaduje ovládanie
viaccestného ventilu zvýšenú silu.

Skontrolujte predpätie filtra.
 Uveďte čerpadlo dodané zákazníkom
do prevádzky.
Upozornenie
Pri normálnej prevádzke sa musí spätné
preplachovanie uskutočňovať raz za deň.
Počas preplachovania zo zariadenia nevy-
stupuje žiadna úžitková voda.
Pri preplachovaní sa odstráni nečistota na-
hromadená vo filtri z vlákien. Na to je nutné
preplachovať filter z vlákien v opačnom
smere. Vyplavená nečistota sa vedie podľa
miestnych predpisov do zachytávacieho
zariadenia kalu v systéme recyklácie, exis-
tujúceho odlučovacieho raťazca alebo do
kanalizácie

Uveďte čerpadlo dodané zákazníkom
do prevádzky.
 Páku viaccestného ventilu otočte do
polohy „RÜCKSPÜLEN/BACKWASH/
SPÄTNÉ PREPLACHOVANIE“.
 Filter s vláknami uvoľnite otočením upí-
nacej páky oproti smeru pohybu hodi-
nových ručičiek.
 Počkajte 30 sekúnd.
 Upnite filter s vláknami a ihneď opäť
uvoľnite.
 Postup 30 sekúnd údržba - upnutie -
uvoľnenie opakujte 10 krát.
 Opäť nastavte predpätie filtra.
 Páku viaccestného ventilu otočte do
polohy „ERSTFILTRAT/RINSE/PRVÝ
FILTRÁT“.
 Počkajte 2 minúty.
 Páku viaccestného ventilu otočte do
polohy „FILTRATION/FILTRÁCIA“.
Ak vysokotlakové čistiace zariadenie alebo
umývacie zariadenie neberie žiadnu vodu,
vykonáva sa obeh úžitkovej vody, aby sa
zabránilo problémom so zápachom.
Upozornenie
Aby sa znížili prevádzkové náklady, môže
sa ponorné čerpadlo počas prestávok v
prevádzke (napr. noc, víkendy) pravidelne
zapínať a vypínať. Preto sa môže ponorné
čerpadlo (dodané zákazníkom) pripojiť na
elektrickú sieť pomocou spínacích hodín.
Maximálny interval 1 hodinu.
Zariadenie sa musí prevádzkovať v priesto-
roch, kde nemrzne. V prípade mrazu je nut-
né zariadenie odstaviť a úplne vypustiť:

Vytiahnite hadice.
 Zariadenie nechajte bežať naprázdno.
 Vypnite čerpadlo dodané zákazníkom.
 Ak existuje nebezpečenstvo zamrznu-
tia, musí sa vypustiť aj zvyšná voda (viď
odsek „Ochrana proti zamrznutiu“).
Pozor
Nebezpečenstvo zranenia a poškodenia!
Pri prepravovaní zariadenia zohľadnite
jeho hmotnosť.

Pri preprave vo vozidlách zariadenie
zaistite proti zošmyknutiu a prevráteniu
podľa platných smerníc.
Pozor
Nebezpečenstvo zranenia a poškodenia!
Pri uskladnení zariadenia zohľadnite jeho
hmotnosť.

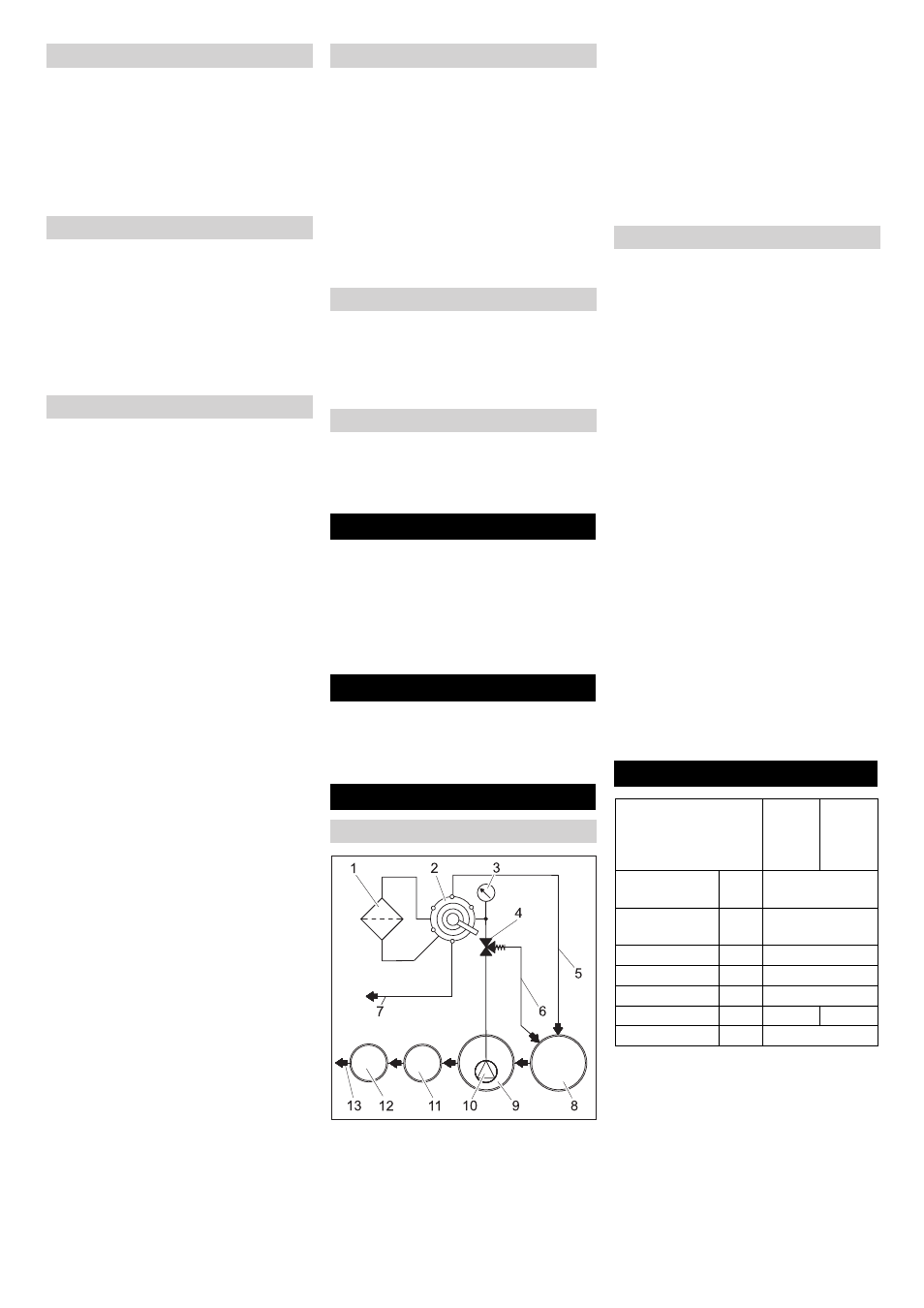

1 Filter z vlákien
2 Viaccestný ventil
3 Tlakomer na vstupe filtra
4 Prepúšťací ventil
5 Vedenie spätného prepláchnutia
6 Prečerpanie (k zachytávaniu kalu)
7 do nádrže na úžitkovú vodu/vysokotla-
kového čistiaceho zariadenia
8 Zachytávanie kalu recyklačného systému
*)
9 Nádrž čerpadla recyklačného systému *)
10 Ponorné čerpadlo *)
11 Odlučovacie zariadenie (EN 858) *)
12 Kontrolná šachta *)
13 do kanalizácie *)
*) dodávka zákazníka
V nasledovnom je popísaná dráha prietoku
vody pri rozličných polohách viaccestného
ventilu.
Pri prevádzke filtra tečie voda cez
– Ponorné čerpadlo
– Viaccestný ventil v polohe „FILTRÁCIA“
– Filter (smer prietoku filtrov)
– do vysokotlakového čistiaceho zariade-
nia/nádrže na úžitkovú vodu
Pri spätnom preplachovaní tečie voda cez
– Ponorné čerpadlo
– Viaccestný ventil v polohe „PREPLA-
CHOVANIE/SPÄTNĚ UMYTIE“
– Filter (oproti smeru tečenia cez filtre)
– do zariadenia zachytávania kalu
Pri vypláchnutí tečie voda cez:
– Ponorné čerpadlo
– Viaccestný ventil v polohe „PRVÝ FIL-
TRÁT/VYPLÁCHNUTIE“
– Filter (smer prietoku filtrov)
– do zariadenia zachytávania kalu
Táto poloha nie je potrebná pre prevádzku
zariadenia.
Nastavenie predpätia filtra
Prevádzka filtra
Preplachovanie
Prečerpávanie úžitkovej vody
Ochrana proti zamrznutiu
Odstavenie
Transport
Uskladnenie
Funkcia
Schéma prúdenia
Popis funkcie
FILTRÁCIA
PREPLÁCHNUTIE/SPÄTNÉ UMYTIE
PRVÝ FILTRÁT/VYPLÁCHNUTIE
PREČERPANIE/OBEH
Technické údaje
WRP
1000
eco
WRP
1000
com-
pact
Tlak (min.) MPa
(bar)
0,2 (2)
Tlak (max.) MPa
(bar)
0,35 (3,5)
Výkon filtra l/h 1000
Šírka mm 660
Hĺbka mm 470
Výška mm 980 1230
Hmotnost' kg 45
105 SK
