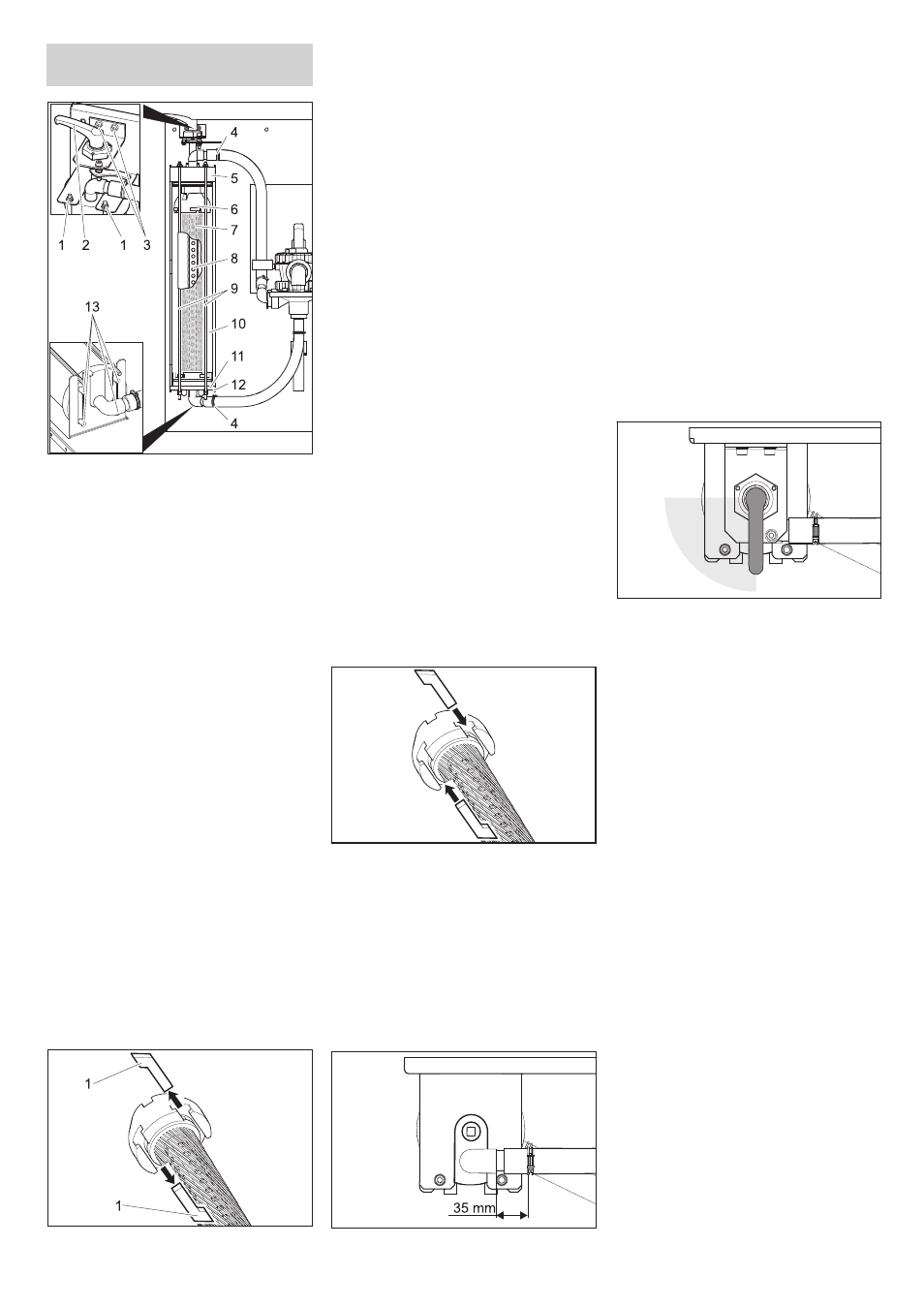

1 Гайка
2 Рукоятка зажима
3 Винт опоры рукоятки зажима
4 Хомут для крепления шланга
5 Крышка
6 Верхняя часть
7 Фильтровальная вставка
8 Труба для фильтрата
9 Резьбовой шток
10 Филаментный фильтр
11 Нижняя часть
12 Нижняя консоль
13 Штифт
 Освободить фильтр.
 Открыть хомуты для крепления
шлангов.
 Снять шланги с присоединительных
патрубков.
 Выкрутить оба винта опоры рычага
зажима.
 Рычаг зажима вместе с креплением
вынуть вверх.
 Открутить гайку на верхнем конце
резьбового штока.
 Вынуть узел резьбового штока.
 Вынуть вперед филаментный
фильтр.
 Снять крышку филаментного филь
тра.
 Вынуть нижнюю часть фильтра вмес-
те с фильтровальной вставкой.
1 Центрирующая шпонка
 Вынуть центрирующие шпонки меж-
ду верхней частью и фильтроваль-
ной вставкой и между нижней частью
и фильтровальной вставкой.
 Снять с фильтровальной вставки
верхнюю и нижнюю части.
 Вынуть из фильтровальной вставки
трубу с фильтратом.
 Утилизировать фильтровальную
вставку.
 Насадить трубу для фильтрата на
один конец новой фильтровальной
вставки.
 Зажать фильтровальную вставку та-
ким образом, чтобы филаментное
волокно не скручивалось.
 Вдвинуть трубу для фильтрата в
фильтровальную вставку, регулируя
положение трубы для фильтрата и
глядя при этом на противоположную
сторону фильтрующего элемента.
 Перед дальнейшей сборкой все О-
образные прокладки смазать обыч-
ным жидким мылом.
Указание
Не использовать консистентные смаз-
ки на основе силикона. Силикон, попав-
ший в воду, ухудшает результат
очистки и просушки при мойке автомо-
билей.

Вставить в фильтрующий элемент
верхнюю и нижнюю части.
 Выровнять верхнюю и нижнюю части
таким образом, чтобы можно было
вставить центрирующие шпонки.
 Вставить центрирующие шпонки и
зажать их легким вращением филь-
тровальной вставки.
 Вставить нижнюю часть в филамент-
ный фильтр и задвинуть ее до упора.
 Надеть крышку филаментного филь
тра.
 Установить филаментный фильтр в
нижнюю консоль таким образом, что-
бы оба нижних штифта попали в
длинные прорези консоли.
 Выровнять крышку, как показано вы-
ше, и полностью вдвинуть.
 Вдвинуть филаментный фильтр
между обеими консолями.
 Узлы резьбовых штоков зацепить за
нижнюю консоль и вставить резьбо
вые штоки через отверстия в верх
ней консоли.
 Закрепить резьбовые штоки с помо
щью гаек и подкладных шайб.
 Гайки затянуть только до такой сте
пени, чтобы подкладные шайбы мож-
но было сдвинуть рукой.
 Надеть шланг на присоединитель
ный ниппель.
 Затянуть хомуты для крепления
шлангов (держать на расстоянии 35
мм).
 Вставит рычаг зажима вместе с креп-
лением через крышку филаментного
фильтра.
 Повернуть рычаг по часовой стрелке.
Он должен провернуться на вышеу
казанную отметку без применения
силы. В противном случае снять ры-
чаг зажима и снова вставить его в
правильном положении.
 Закрепить опору рычага зажима с по
мощью винтов.
 Отрегулировать напряжение на
фильтре
Заменить фильтровальную
вставку
