- 4

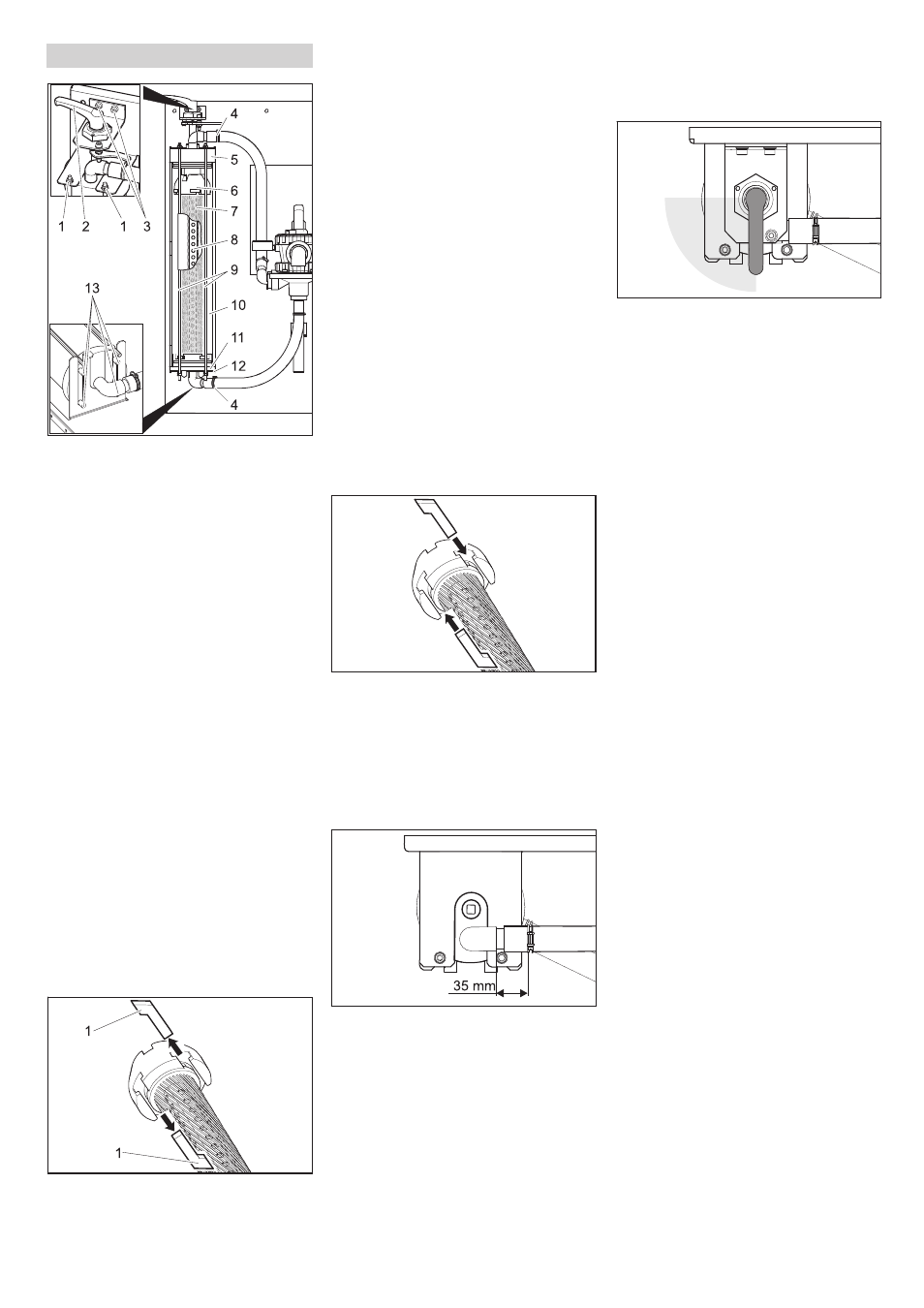

1 Matica
2 Upínacia páka
3 Skrutka ložiska upínacej páky
4 Spona hadice
5 veko
6 Horná časť
7 Vložka filtra
8 Rúrka filtrátu
9 Závitová tyč
10 Filter z vlákien
11 Spodná časť
12 Spodná konzola
13 Kolík
 Uvoľnite filter.
 Uvoľnite hadicové spony.
 Hadice stiahnite z hadicových prípojok.
 Vyskrutkujte obidve skrutky ložiska upí-
nacej páky.
 Upínaciu páku spolu s ložiskom odo-
berte smerom hore.
 Odskrutkujte matice na hornom konci
závitových tyčí.
 Odoberte konštrukčnú skupinu závito-
vých tyčí.
 Filter s vláknami vytiahnite smerom do-
predu.
 Stiahnite veko filtra s vláknami.
 Stiahnite spodnú časť filtra s vláknami
spolu s vložkou filtra.
1 Vodiaca vložka
 Vytiahnite vodiace vložky medzi hornou
časťou a vložkou filtra a medzi spodnou
časťou a vložkou filtra.
 Z vložky filtra odoberte hornú a spodnú
časť.
 Z vložky filtra vyberte rúrku filtrátu,
 Vložku filtra zlikvidujte.
 Rúrku filtrátu nasaďte na koniec novej
vložky filtra.
 Vložku filtra napnite tak, aby vlákna ne-
boli skrútené.
 Rúrku filtrátu nasuňte do vložky filtra a
pritom pri pohľade z opačnej strany prv-
ku filtra nastavte smer rúrky filtrátu.
 Pred ďalšou montážou natrite všetky O
krúžky bežným v obchode dostupným
tekutým mydlom.
Upozornenie
Nepoužívajte silikónové mazivo. Silikón vo
vode má pri umývaní vozidiel vplyv na vý-
sledok umývania a sušenia.

Na vložku filtra nasaďte hornú a spodnú
časť.
 Hornú a spodnú časť nastavte tak, aby
sa mohli nasadiť vodiace vložky.
 Nasaďte vodiace vložky a upevnite
miernym otočením vložky filtra.
 Spodnú časť nasaďte do filtra s vlákna-
mi a celkom zasuňte.
 Na filter s vláknami nasaďte veko.
 Filter s vláknami nasaďte na spodnú
konzolu tak, aby obidva zadné kolíky
zapadli do pozdĺžnych otvorov konzoly.
 Nastavte a úplne nasuňte veko tak, ako
je zobrazené vyššie.
 Filter s vláknami nasuňte medzi obe
konzoly.
 Konštrukčnú skupinu závitových tyčí
zaveste na spodnú konzolu a závitové
tyče zasuňte cez otvory do hornej kon-
zoly.
 Závitové tyče upevnite pomocou podlo-
žiek a matíc.
 Matice dotiahnite len tak pevne, aby sa
podložky ešte dali posúvať rukou.
 Na hadicovú prípojku nasuňte hadice.
 Dotiahnite hadicové spony (dodržte
vzdialenosť 35 mm).
 Upínaciu páku s ložiskom nasuňte cez
veko filtra s vláknami.
 Upínaciu páku otočte v smere pohybu
hodinových ručičiek. Upínacia páka sa
musí dať otočiť bez použitia sily do hore
zobrazeného rozsahu. Inak upínaciu
páku demontujte a ešte raz nasaďte do
správnej polohy.
 Ložisko upínacej páky upevnite pomo-
cou obidvoch skrutiek.
 Nastavte predpätie filtra.
Výmena vložky filtra
