Za naknadno podešavanje zategnutosti
filtera postupite na sledeći način:

Zateznu ručicu okrenite ulevo do kraja.
 Povucite otkočnu polugu prema i
zateznu ručicu okrenite udesno dok se
otkočna poluga ne uglavi u sledeću
rezu.
 Polugu višeputnog ventila okrenuti na
položaj „FILTRIRANJE“.
Napomena
Nakon dužeg stajanja uređaja je za
aktiviranje račvastog ventila potrebno
primeniti veću silu.

Proverite predzategnutost filtera.
 Pokrenite postojeću pumpu.
Napomena
Pri normalnom radu se povratno ispiranje
mora obaviti jednom dnevno. Tokom
povratnog ispiranja uređaj ne ispušta
potrošnu vodu.
Kod povratnog sapiranja uklanja se
sakupljena prljavština u filamentnom filteru.
Uz to se filamentni filter ispira u obratnom
smeru. Isprana prljavština se zavisno od
lokalnih odredbi sprovodi u hvatanje blata
recikliranog sistema, postojeći lanac za
izbacivanje ili kanalizaciju

Pokrenite postojeću pumpu.
 Polugu višeputnog ventila okrenuti na
položaj „POVRATNO SAPIRANJE/
BACKWASH“.
 Filamentni filter otpustiti okretanjem
tenzione poluge u smjeru suprotnom od
kazaljke na satu.
 30 sekundi sačekati.
 Filamentni filter stegnuti i odmah
otpustiti.
 Postupak 30 sekundi čekati - stegnuti -
otpustiti, 10 puta ponoviti.
 Prednapetost filtra ponovo podesiti.
 Polugu višeputnog ventila okrenuti na
položaj „PRVI FILTRAT/CEĐENJE“.
 2 minuta sačekati.
 Polugu višeputnog ventila okrenuti na
položaj „FILTRIRANJE“.
Ako visokopritisni uređaj za čišćenje ili
perionica ne primaju vodu, potrošna voda
cirkuliše kroz sistem kako bi se izbegli
neprijatni mirisi.
Napomena
Za snižavanje troškova rada se potopna
pumpa tokom pauza u radu (npr. noću ili
vikendima) može periodično uključivati i
isključivati. U tu svrhu se (postojeća)
potopna pumpa preko vremenske sklopke
može priključiti na električnu mrežu.
Maksimalni razmak između intervala je 1
sat.
Uređaj mora da se pokreće u prostorijama
bez hrđanja. Kod hrđanja uređaj ugasiti i
vodu potpuno isprazniti:

Skinite creva.
 Postrojenje isprazniti.
 Isključite postojeću pumpu.
 Ako postoji opasnost od hrđanja, mora
dodatno voda koja se nalazu unutra biti
uklonjena (vidi paragraf „zaštita od
hrđanja“).
Oprez
Opasnost od povreda i oštećenja! Prilikom
transporta pazite na težinu uređaja.

Prilikom transporta vozilima osigurajte
uređaj od klizanja i nakretanja u skladu
sa odgovarajućim važećim propisima.
Oprez
Opasnost od povreda i oštećenja! Pri
skladištenju imajte u vidu težinu uređaja.
1 Filamentni filter
2 Ventil više puteva
3 Manometar, ulaz filtera
4 Prelivni ventil
5 Vod za povratno ispiranje
6 Cirkulacija (ka odmuljivaču)
7 ka rezervoaru za potrošnu vodu
odnosno visokopritisnom uređaju za
čišćenje
8 Hvatanje blata sistema reciklaže *)
9 Bazen sistema reciklaže *)
10 Potopna pumpa *)
11 Uređaj za ispuštanje (EN 858) *)
12 Kontrolni šaht *)
13 za kanalizaciju *)
*) na mestu građenja

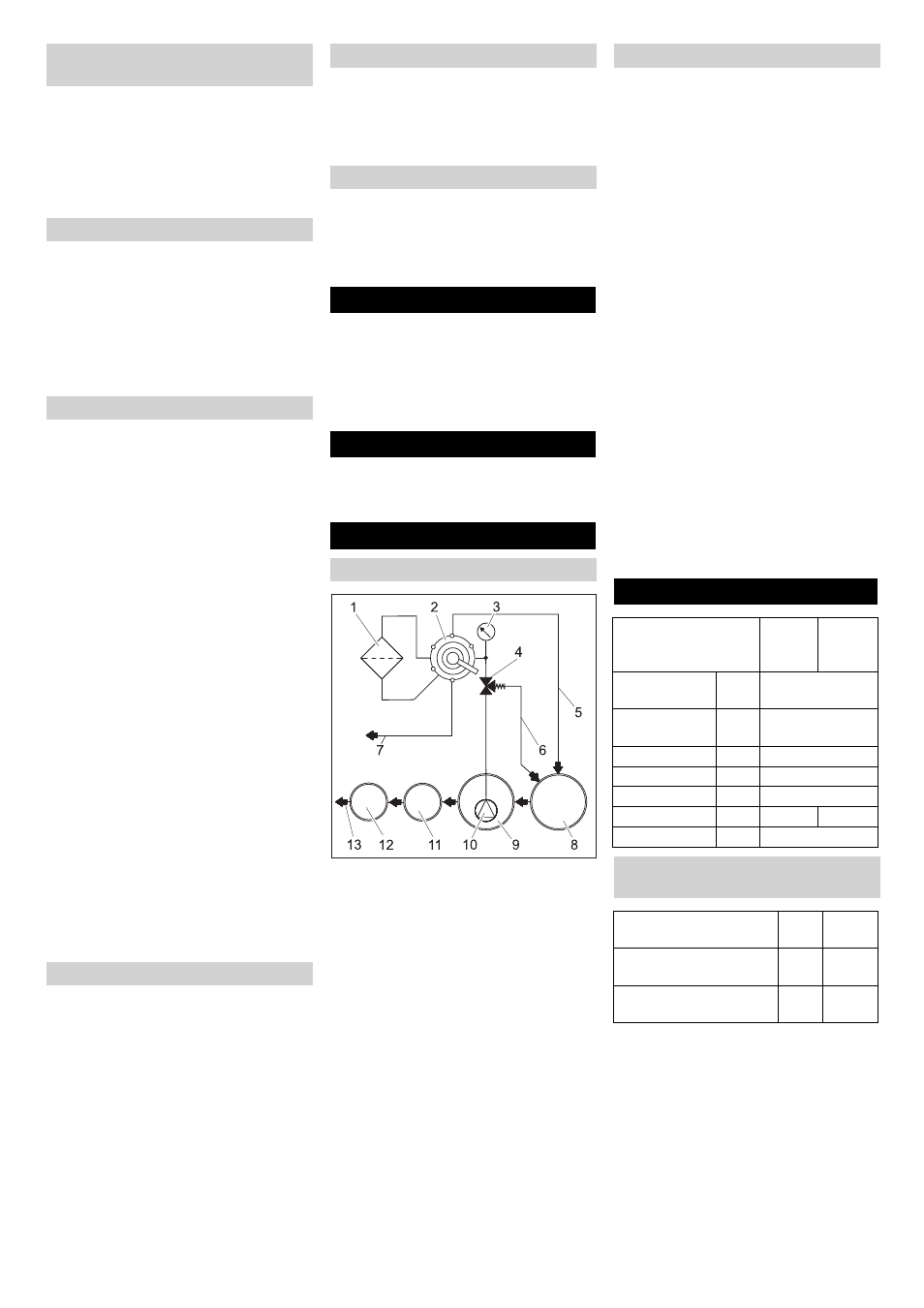

U nastavku je opisan put toka vode u
različitim položajima račvastog ventila.
U pogonu filtra voda teče preko
– podvodne pumpe
– Račvasti ventil u položaju
"FILTRACIJA"
– Filter (smer toka filtracije)
– ka visokopritisnom uređaju za čišćenje
odnosno rezervoaru za potrošnu vodu
Kod povratnog sapiranja voda teče preko
– podvodne pumpe
– Račvasti ventil u položaju "POVRATNO
ISPIRANJE/BACKWASH"
– Filter (suprotno smeru toka filtracije)
– u odmuljivač
Prilikom ispiranja voda teče preko sledećih
komponenata:
– podvodne pumpe
– Račvasti ventil u položaju "PRVI
FILTRAT/RINSE"
– Filter (smer toka filtracije)
– u odmuljivač
Ovaj položaj nije potreban za rad uređaja.
– prikladno za prljavu vodu
– prikladno za trajni rad
– sa zaštitom od rada na suvo
Podešavanje predzategnutosti
filtera
Pogon filtra
Povratno sapiranje
Prevaljivanje korisniče ove:
Zaštita od smrzavanja
Duže mirovanje uređaja
Transport
Skladištenje
Funkcija
Šema cirkulacije
Opis funkcije
FILTRACIJA
POVRATNO ISPIRANJE/BACKWASH
PRVI FILTRAT/RINSE
CIRKULACIJA/RECIRCULATION
Tehnički podaci
WRP
1000
eco
WRP
1000
compact
Pritisak (min.) MPa
(bar)
0,2 (2)
Pritisak (maks.) MPa
(bar)
0,35 (3,5)
Snaga filtra l/h 1000
Širina mm 660
Dubina mm 470
Visina mm 980 1230
Težina kg 45
Kriterijumi koje treba da ispuni
(postojeća) potopna pumpa
Pritisak (min.) MPa
(bar) 0,2 (2)
Pritisak (maks.) MPa
(bar) 0,35
(3,5)
Minimalni protok pri 0,2
MPa (2 bara) l/h 1000
