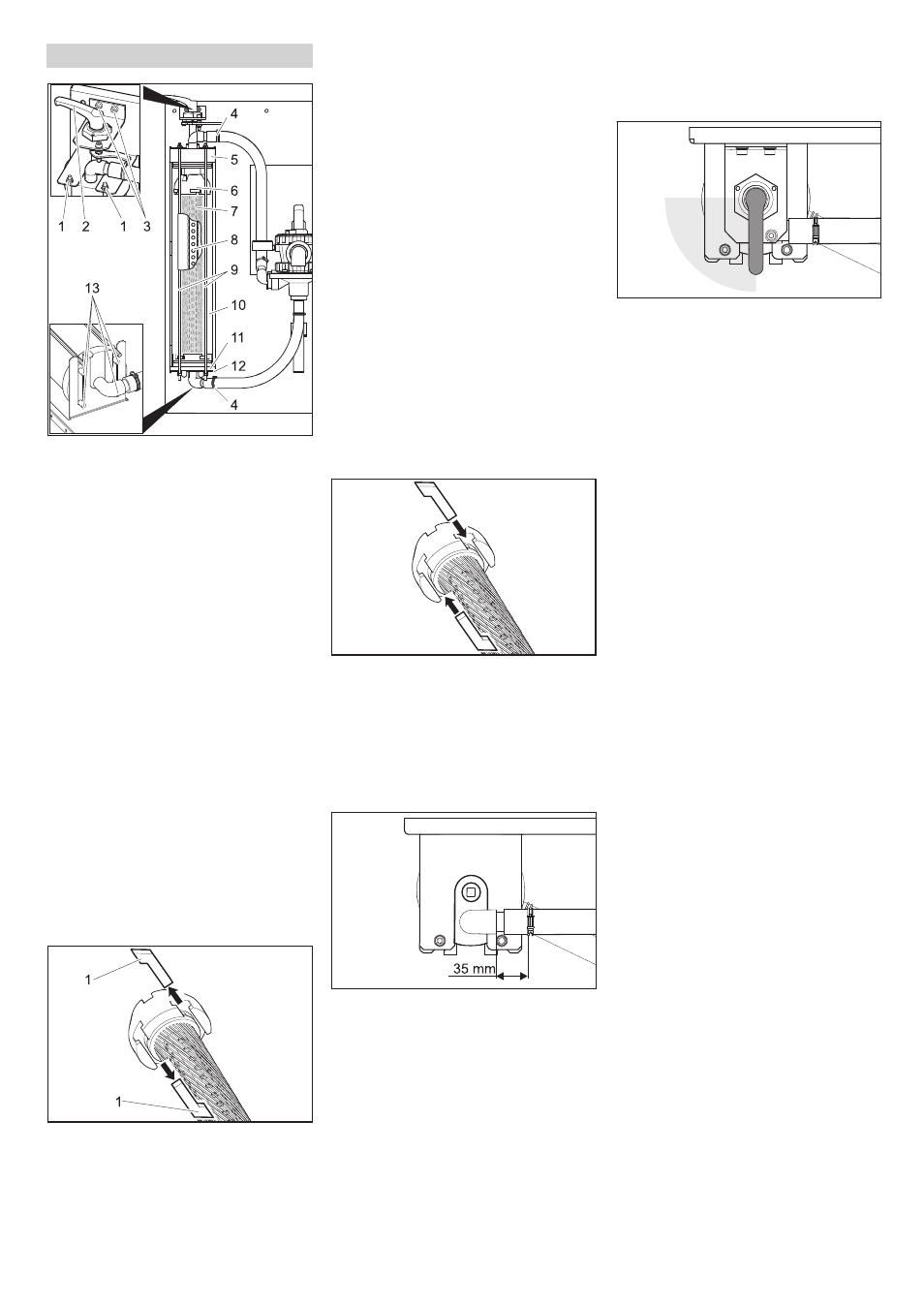

- 4
1 Mutter
2 Spennhendel
3 Skrue spennhendellager
4 Slangeklemme
5 Deksel
6 Overdel
7 Filterinnsats
8 Filtratrør
9 Gjengebolt
10 Filamentfilter
11 Underdel
12 Nedre konsoll
13 Stift
 Slakk filter.
 Åpne slangeklemmer.
 Trekk slangen av slangenippel.
 Skru ut begge skruene på spennhen-
dellager.
 Ta opp og ut spennhendel med lager.
 Skru av mutterne på øvre ende av gjen-
gebolt.
 Ta av gjengebolt-komponentgruppe.
 Filamentfilter trekkes ut forover.
 Trekk av lokk på filamentfilteret.
 Nedre del av filamentfilter samt filterinn-
sats trekkes av.
1 Festeblokk
 Trekk ut festeblokkene mellom overdel
og filterinnsats, og mellom underdel og
filterinnsats.
 Ta overdel og underdel av filterinnsat-
sen.
 Trekk filtratrør ut av filterinnsats.
 Kast filterinnsatsen.
 Filtratrør settes på ene enden av den
nye filterinnsatsen.
 Stram filterinnsats slik at filamentene
ikke vikles.
 Filtratrør skyves inn i filterinnsats og
styr filterelementet i retning av filtratrø-
ret ved å se inn fra motsatt ende.
 Før videre montering smør inn alle O-
ringer med vanlig flytende såpe.
Bemerk
Ikke bruk silikonfett. Silikon i vannet vil på-
virke resultatet av rengjøring og tørking ved
bilvask.

Sett overdel og underdel på filterele-
mentet.
 Rett inn overdel og underdel slik at
festeblokkene kan settes inn.
 Sett inn festeblokkene og klem fast fil-
terinnsatsen ved lett rotasjon.
 Sett underdelen i filamentfilter og skyv
den helt inn.
 Sett lokket på filamentfilteret.
 Filamentfilter settes på nedre konsoll
slik at begge de bakre tiftene siter i de
avlange hullene i konsollet.
 Rett inn lokket som vist over, og skyv
det helt inn.
 Filamentfilter skyves inn mellom de to
konsollene.
 Gjengebolt-komponentgruppe hakes
inn på nedre konsoll og gjengeboltene
stikkes gjennom hullene i øvre konsoll.
 Fest gjengeboltene med skiver og mut-
tere.
 Trekk mutterne bare så fast at under-
lagsskivene fortsatt kan forskyves for
hånd.
 Sett slangene på slangenipplene.
 Trekk til slangeklemmene (hold av-
stand 35 mm).
 Stikk spennhendel med lager gjennom
lokket på filamentfilteret.
 Vri spennhendel med klokka. Spenn-
hendelen skal kunne dreies i området
vist over uten bruk av kraft. Ellers de-
monter spennhendel og sett inn igjen i
den korrigerte stillingen.
 Fest spennhendel med begge skruene.
 Still inn filterforspenning.
Skifte filterinnsats
48 NO
