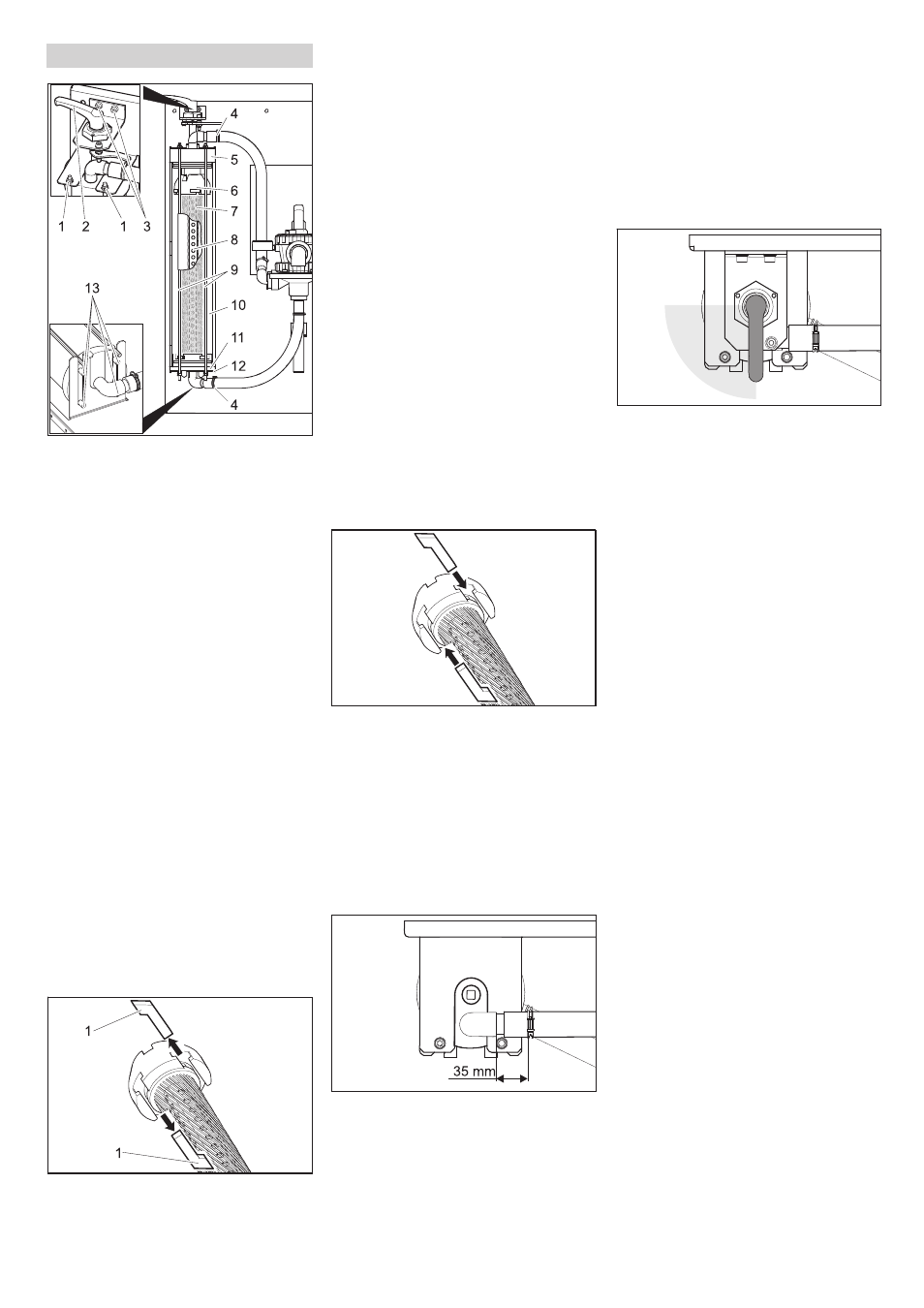

- 5
1 Piuliţă
2 Mâner de tensionare
3 Şurub lagăr mâner de tensionare
4 Colier furtun
5 Capac
6 Partea superioară
7 Cartuş de filtru
8 Ţeavă pentru filtrat
9 Bară filetată
10 Filtru cu filamente
11 Partea inferioară
12 Consolă inferioară
13 Ştift
 Detensionaţi filtrul.
 Deschideţi colierele de furtun.
 Trageţi furtunurile de pe niplurile de fur-
tun.
 Scoateţi ambele şuruburi din lagărul
mânerului de tensionare.
 Trageţi în sus mânerul de tensionare
apucându-l de lagăr.
 Deşurubaţi piuliţele de pe partea supe-
rioară a barelor filetate.
 Scoateţi blocul de bare filetate.
 Scoateţi filtrul cu filamente, trăgându-l
afară.
 Trageţi capacul filtrului cu filamente.
 Trageţi partea inferioară împreună cu
cartuşul filtrului cu filamente.
1 Culisor
 Trageţi afară culisoarele dintre partea
superioară şi cartuşul filtrului şi partea
inferioară şi cartuşul filtrului.
 Îndepărtaţi partea superioară şi cea in-
ferioară de pe cartuşul filtrului.
 Trageţi afară ţeava pentru filtrat din car-
tuş,
 îndepărtaţi cartuşul filtrului.
 Aplicaţi ţeava pentru filtrat pe unul din-
tre capetele noului cartuş de filtru.
 Tensionaţi cartuşul de filtru în aşa fel,
ca filamentele să nu fie răsucite.
 Introduceţi ţeava pentru filtrat în cartuş,
orientând-o spre partea opusă a ele-
mentului de filtrare.
 Înainte de a continua montarea ungeţi
toatele inelele O cu săpun lichid dispo-
nibil în comerţ.
Observaţie
Nu folosiţi grăsime siliconată. Dacă silico-
nul ajunge în apă, acesta va influenţa rezul-
tatul de curăţare şi de uscare a vehiculelor.

Introduceţi partea superioară şi cea in-
ferioară în cartuşul filtrului.
 Poziţionaţi partea superioară şi cea in-
ferioară în aşa fel, ca să puteţi introduce
şi culisoarele.
 Introduceţi apoi culisoarele şi fixaţi-le
prin rotirea uşoară a cartuşului de filtru.
 Introduceţi partea inferioară în filtrul cu
filamente, apoi împingeţi-o în totalitate
înăuntru.
 Puneţi la loc capacul filtrului cu filamen-
te.
 Aşezaţi filtrul cu filamente pe consola
inferioară, astfel încât cele două ştifturi
din spate să intre în găurile alungite ale
consolei.
 Poziţionaţi capacul conform celor ilus-
trate mai sus şi împingeţi-l în totalitate
înăuntru.
 Introduceţi filtrul cu filamente între cele
două console.
 Agăţaţi blocul de bare filetate pe conso-
la inferioară şi introduceţi barele filetate
în găurile de pe consola superioară.
 Fixaţi barele filetate cu ajutorul piuliţelor
şi a şaibelor.
 Strângeţi piuliţele doar până când şai-
bele mai pot fi mişcate cu mâna.
 Aplicaţi furtunurile pe niplurile de furtun.
 Strângeţi colierele de furtun (respectaţi
distanţa de 35 mm).
 Introduceţi mânerul de tensionare îm-
preună cu lagăr prin capacul filtrului cu
filamente.
 Rotiţi mânerul de tensionare în sensul
acelor de ceasornic. Mânerul de tensio-
nare trebuie să intre fără a fi nevoie să
depuneţi mare efort în zona ilustrată
mai sus. În caz contrar demontaţi din
nou mânerul şi introduceţi-l din nou în
poziţie corectă.
 Fixaţi lagărul mânerului de tensionare
cu ambele şuruburi.
 Reglaţi pretensionarea filtrului.
Schimbaţi cartuşul de filtru
