- 2

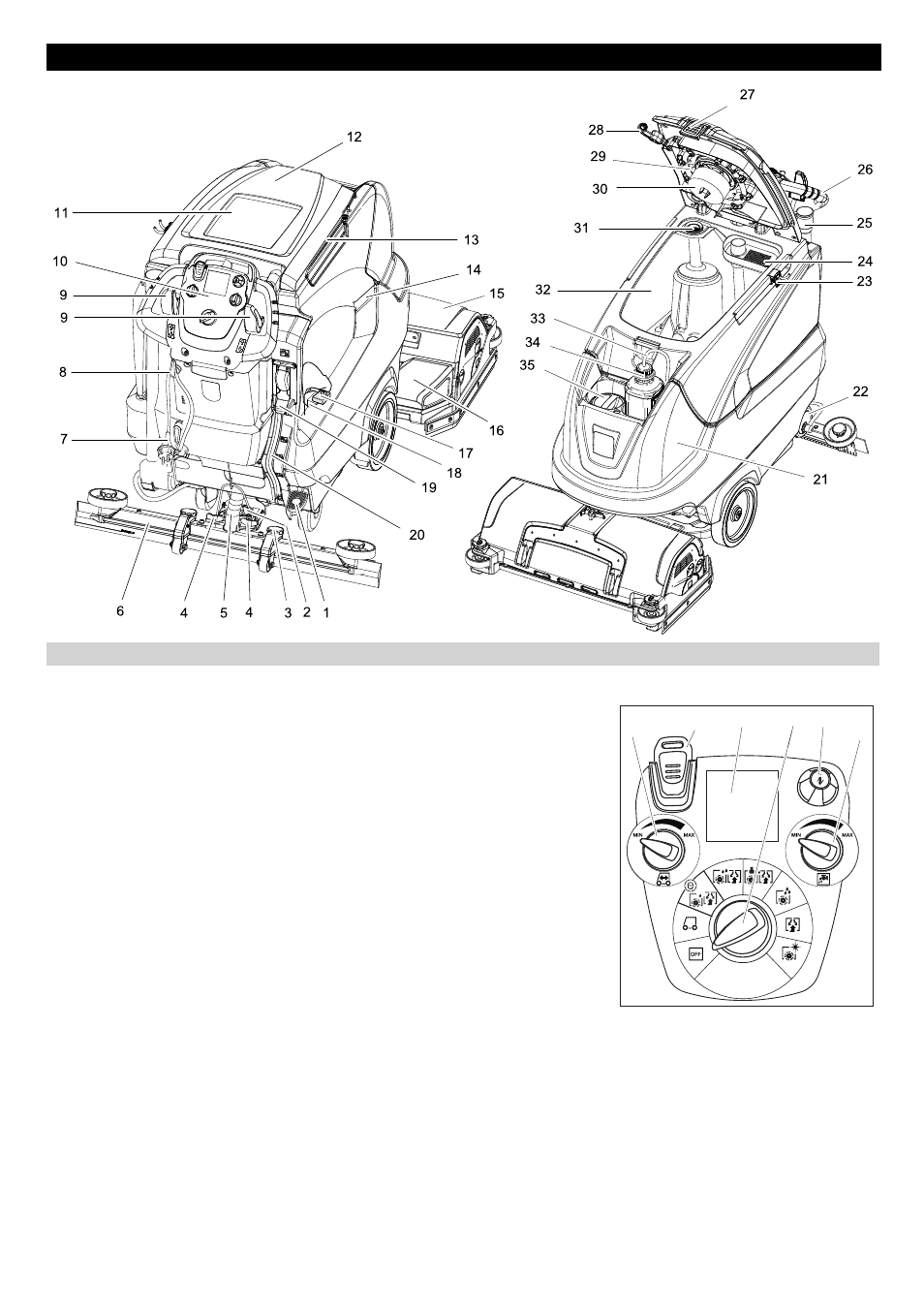

1 Φρένο ακινητοποίησης
2 Περιστρεφόμενη λαβή κλίσης της ρά-
βδου αναρρόφησης
3 Ρύθμιση ύψους ράβδου αναρρόφησης
4 Περικόχλια για την στερέωση της ρά-
βδου αναρρόφησης
5 Εύκαμπτος σωλήνας αναρρόφησης
6 Ράβδος αναρρόφησης *
7 Καλώδιο σύνδεσης για το φορτιστή
8 Αποθήκευση για το καλώδιο τροφοδο-
σίας ρεύματος
9 Μοχλός κίνησης
10 Κονσόλα χειρισμού
11 Επιφάνεια απόθεσης για σετ καθαρι-
σμού "Homebase Box"
12 Κάλυμμα δοχείου βρώμικου νερού
13 Ράγα συγκράτησης για Homebase
14 Κοίλωμα χειρολαβής
15 Κεφαλή καθαρισμού (συμβολική απει-
κόνιση) *
Κυλινδρικές βούρτσες (παραλλαγή
BR), Δισκοειδείς βούρτσες (παραλλαγή
BD)*
16 Δοχείο χοντρών ρύπων (μόνο στο BR)
17 Ασφάλεια πόλων μπαταρίας
18 Μπαταρία *
19 Αυτόματο σύστημα πλήρωσης δεξαμε-
νής φρέσκου νερού (προαιρετικό)
20 Ένδειξη πλήρωσης καθαρού νερού
21 Δοχείο καθαρού νερού
22 Πώμα της δεξαμενής φρέσκου νερού με
φίλτρο
23 Στήριγμα εξαρτημάτων Homebase *
24 Φίλτρο ογκωδών ρύπων
25 Ελαστικός σωλήνας απορροής βρώμι-
κου νερού με δοσομετρητή
26 Λαβή μεταφοράς
27 Κλείδωμα δεξαμενής βρώμικου νερού
28 Ευέλικτο καπάκι συστήματος έκπλυσης
(προαιρετικό)
29 Σύστημα έκπλυσης δεξαμενής βρώμι-
κου νερού (προαιρετικό)
30 Φλοτέρ
31 Φίλτρο χνουδιών
32 Δοχείο βρώμικου νερού
33 Ελαστικός σωλήνας αναρρόφησης
απορρυπαντικού (μόνο στην παραλλα-
γή DOSE)
34 Φιάλη απορρυπαντικού (μόνο στην πα-
ραλλαγή DOSE)
35 Άνοιγμα πλήρωσης του δοχείου καθα-
ρού νερού
* δεν παραδίδεται μαζί με το μηχάνημα
– Τα χειριστήρια για τη διαδικασία καθα
ρισμού είναι κίτρινα.
– Τα χειριστήρια για τη συντήρηση και το
σέρβις είναι ανοικτά γκρίζα.
1 Περιστροφικό πλήκτρο ταχύτητας κίνη-
σης
2 Intelligent Key
κίτρινο - χειριστής
γκρίζο - εργοδηγός
3 Ένδειξη οθόνης
4 Διακόπτης επιλογής προγράμματος
5 Πλήκτρο πληροφοριών
6 Πλήκτρο ρύθμισης ποσότητας νερού
Στοιχεία χειρισμού και λειτουργίας
Εικόνα ηλεκτρικής σκούπας τριψίματος
Αναγνωριστικό χρώματος
Κονσόλα χειρισμού
1
2 3 4 5
6
84 EL
