- 8

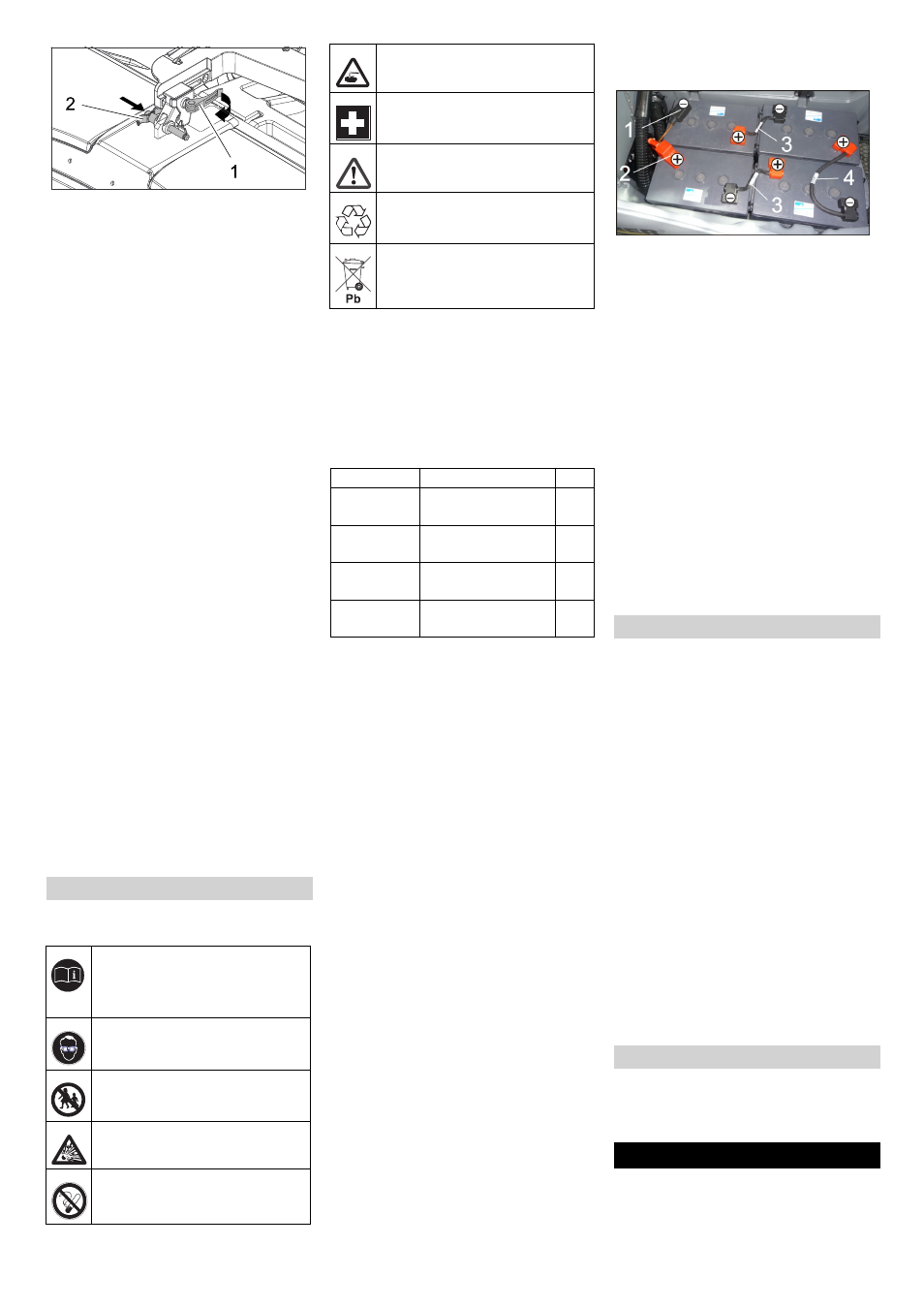

1 Ekscentarska poluga
2 Sigurnosni klin
 Otvorite ekscentarsku polugu
pomičnog prihvatnika na podiznom
kraku.
 Podizni krak uređaja spustite prema
dole (samo sivim ključem Intelligent
Key), tako što ćete:
dugme za pozivanje informacija
okrenuti u položaj menija "Ručno
upravljanje", pa ga onda pritisnuti.
Okrenite dugme za pozivanje
informacija pa odaberite meni "Blok
četki".
Za spuštanje podiznog kraka pritisnite
dugme za pozivanje informacija, a za
zaustavljanje ga pritisnite još jednom.
 Pritisnite blok čistača prema potisnoj
ručki.
Napomena: što manje zazora ima blok
čistača nakon učvršćivanja, utoliko će
prilikom čišćenja biti manje vibracija.
 Gurnite prihvatnik pa utaknite i uglavite
sigurnosni klin.
 Ponovo zatvorite ekscentarsku polugu.
 Ugrađeni blok čistača (R ili D)
odaberite u meniju (samo sivim
ključem Intelligent Key).
Demontaža se vrši obrnutim redosledom
od ugradnje.
Oprez
Prilikom demontaže bloka čistača
stabilnost mašine se može ugroziti pa zato
pazite na njeno stabilno uporište.
Po potrebi poduprite mašinu i tako je
osigurajte od prevrtanja.
Pri radu sa akumulatorima obavezno
obratite pažnju na sledeća upozorenja:
ƽ
Opasnost
Opasnost od eksplozije. Ne stavljajte alat
niti bilo šta slično na akumulator t.j. na
polove i spojeve ćelija.
Opasnost od povreda. Rane nikad ne
dovodite u kontakt sa olovom. Nakon
radova sa akumulatorom uvek operite ruke.
** uređaju su potrebna 4 akumulatora
1) Komplet (24 V/240 Ah) zajedno sa
priključnim kablom, kataloški br. 4.035-
393.0
2) Komplet (24 V/180 Ah) zajedno sa
priključnim kablom, kataloški br. 4.035-
387.0
3) Komplet (24 V/170 Ah) zajedno sa
priključnim kablom, kataloški br. 4.035-
388.0
4) Komplet (24 V/180 Ah) zajedno sa
priključnim kablom, kataloški br. 4.035-
440.0
Oprez
Prilikom montaže i demontaže akumulatora
stabilnost mašine se može ugroziti pa zato
pazite na njeno stabilno uporište.

Gurnite uređaj oko 2 m unapred tako da
upravljački točkići budu okrenuti
unazad.
 Rezervoar za prljavu vodu držite za
predviđeno udubljenje pa ga zakrenite
bočno prema gore.
 Sva 4 akumulatora postavite u korito.
Akumulatori od 240 Ah su u prihvatniku
usmereni u jednoj ravni, pa stoga
pridržni podmetač nije potreban.
Kod akumulatora od 170 Ah i 180 Ah je
radi osiguranja potrebno utaknuti 2
pridržna podmetača s prednje strane i
jedan sa zadnje desne strane na dnu.
Dodatno na zadnjoj levoj strani treba
uglaviti još jednu sunđerastu letvicu.
ṇ
Upozorenje
Pazite na pravilno spajanje polova.
1 Priključni kabl za akumulator (–)
2 Priključni kabl za akumulator (+)
3 Kratki spojni kabl
4 Dugi spojni kabl
 Povežite akumulatore kao što je
prikazano na slici, koristeći pritom
priložene spojne kablove.
 Priključni kabl priključite na slobodne
polove akumulatora (+) i (-).
Napomena: Crveni priključni kabl ima
povišenu zaštitnu oplatu. Kako
rezervoar prilikom zatvaranja ne bi
nalegao, priključni kabl mora da se
priključi u položaju kao što je prikazano
na slici.
 Rezervoar za prljavu vodu zakrenite
prema dole.
ṇ
Upozorenje
Napunite akumulator pre puštanja uređaja
u rad.
Oprez
Opasnost od oštećenja usled prevrtanja
uređaja; izvadite akumulatore samo ako je
na uređaju postavljen blok čistača.

Izvucite ključ "Intelligent Key".
 Gurnite uređaj oko 2 m unapred tako da
upravljački točkići budu okrenuti
unazad.
 Rezervoar za prljavu vodu držite za
predviđeno udubljenje pa ga zakrenite
bočno prema gore.
 Odvojite kabl od minus pola
akumulatora.
 Odvojite preostali kabl sa akumulatora.
 Skinite pridržne podmetače.
 Izvadite akumulatore.
Oprez
Prilikom montaže i demontaže akumulatora
stabilnost mašine se može ugroziti pa zato
pazite na njeno stabilno uporište.

Prazne akumulatore odložite u otpad u
skladu sa važećim odredbama.
Radi osiguranja pouzdanog rada mašine
možete sa nadležnim prodajnim centrom
Kärcher sklopiti ugovor o servisiranju.
U slučaju opasnosti od smrzavanja:

Ispraznite rezervoar sveže i prljave vode.
 Uređaj odložite na mesto zaštićeno od
mraza.
Demontaža bloka čistača
Akumulatori
Uzmite u obzir instrukcije na
akumulatoru, u uputstvu za
upotrebu i u radnom uputstvu
vozila
Nosite zaštitne naočare
Kiseline i akumulatore držite van
domašaja dece
Opasnost od eksplozije
Zabranjeni su vatra, varničenje,
otvoren plamen i pušenje
Opasnost od povreda kiselinom
Prva pomoć
Upozorenje
Otklanjanje u otpad
Akumulator se ne sme baciti u
kantu za smeće
Preporučeni akumulatori B 80
kataloški br. Opis
6.654-119.0
1) 240 Ah, bez potrebe
za održavanjem 6 V**
6.654-124.0 2) 180 Ah, bez potrebe
za održavanjem 6 V**
6.654-242.0 3) 170 Ah, bez potrebe
za održavanjem 6 V**
6.654-086.0 4) 180 Ah, laki za
održavanje 6 V**
Ugradnja i priključivanje akumulatora
Vađenje akumulatora
Ugovor o servisiranju
Zaštita od smrzavanja
247 SR
