- 2
1 Fiksirna zavora
2 Vrtljivi ročaj za nagib sesalnega nosilca
3 Nastavitev višine sesalnega nosilca
4 Krilate matice za pritrditev sesalnega
nosilca
5 Gibka sesalna cev
6 Sesalni nosilec *
7 Priključni kabel za polnilnik
8 Shranjevanje omrežnega prikljuènega
kabla
9 Vzvod za vožnjo
10 Upravljalni pult
11 Odlagalna površina za čistilni set „Ho-
mebase Box“
12 Pokrov rezervoarja za umazano vodo
13 Ustavljalna prečka za Homebase
14 Nosilna poglobitev
15 Čistilna glava (slika simbolična) *
Krtačni valji (BR varianta), Kolutne krta-
če (BD varianta) *
16 Posoda za grobo umazanijo (le BR)
17 Varovalka baterijskega pola
18 Baterija *
19 Polnilna avtomatika rezervoarja za sve-
žo vodo (opcija)
20 Indikator stanja napolnjenosti s svežo
vodo
21 Rezervoar za svežo vodo
22 Zapiralo rezervoarja za svežo vodo s fil-
trom
23 Homebase Držalo pribora *
24 Sito za grobo umazanijo
25 Gibka cev za izpuščanje umazane vode
z dozirno pripravo
26 Potisno streme
27 Zapah rezervoarja za umazano vodo
28 Fleksibilno zapiralo splakovalnega sis-
tema (opcija)
29 Splakovalni sistem rezervoarja za uma-
zano vodo (opcija)
30 Plovec
31 Sito za puh
32 Rezervoar za umazano vodo
33 Gibka sesalna cev za čistilno sredstvo
(le pri varianti DOSE)
34 Steklenica čistilnega sredstva (le pri va-
rianti DOSE)
35 Odprtina za polnjenje rezervoarja za
svežo vodo
* ni del dobavnega obsega
– Upravljalni elementi za proces čiščenja
so rumeni.
– Upravljalni elementi za vzdrževanje in
servisiranje so svetlo sivi.
1 Gumb za hitrost vožnje
2 Inteligentni ključ (Intelligent Key)
rumena - upravljalec
siva - preddelavec
3 Prikazovalnik
4 Stikalo za izbiro programa
5 Informacijski gumb
6 Gumb za reguliranje količine vode

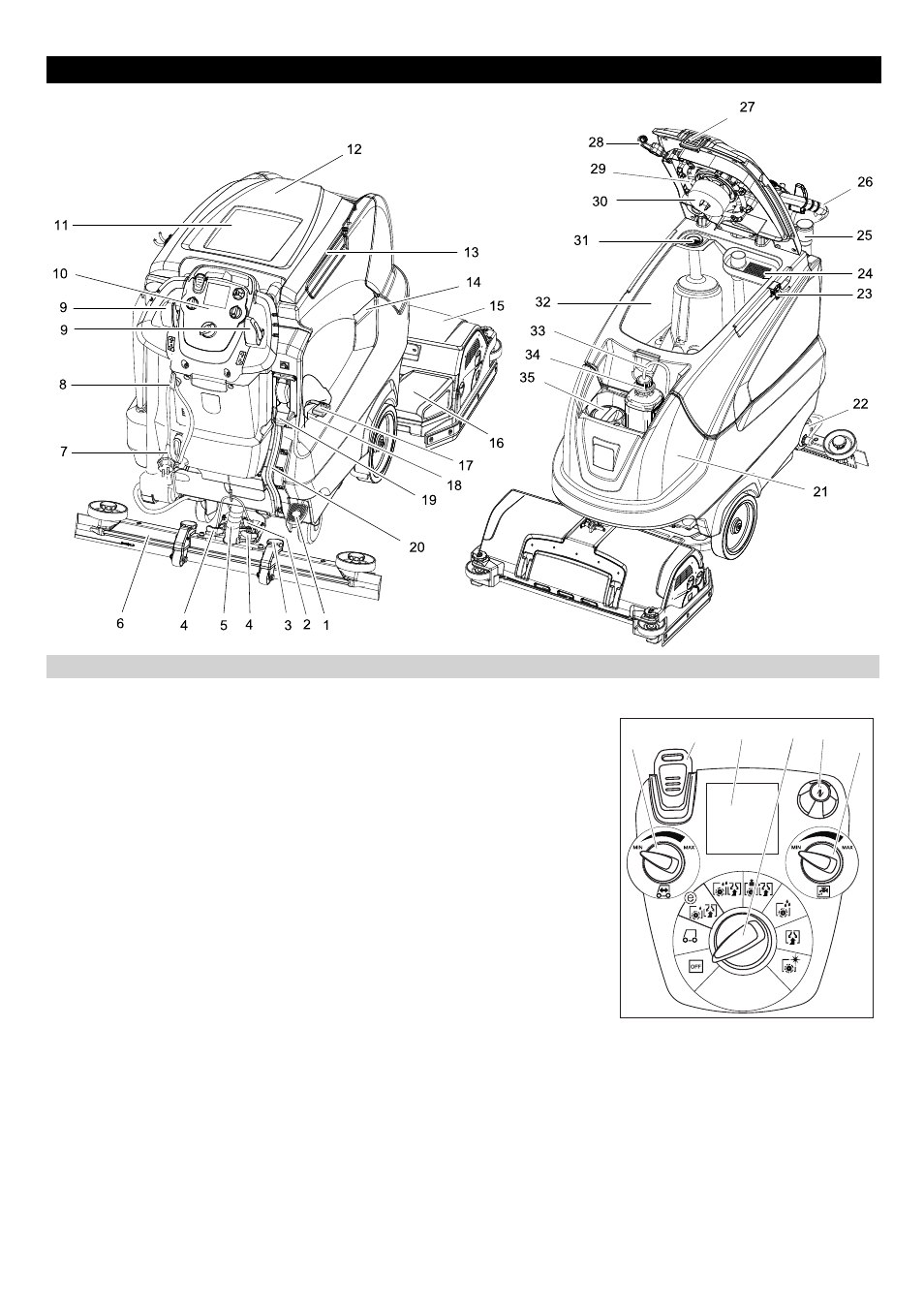

Upravljalni in funkcijski elementi
Slika sesalni stroj za ribanje
Barvan oznaka
Upravljalni pult
1
2 3 4 5
6
162 SL
