8
Rimuovere il coperchio della morsettiera.
Posizionare la testa di pulizia al centro
davanti l'apparecchio.
Collegare il cavo di alimentazione cor-
rente della testa di pulizia all'apparec-
chio.
Collocare il coperchio della morsettiera.
Collegare il giunto del tubo flessibile
sulla testa di pulizia con il tubo flessibile
all'apparecchio.

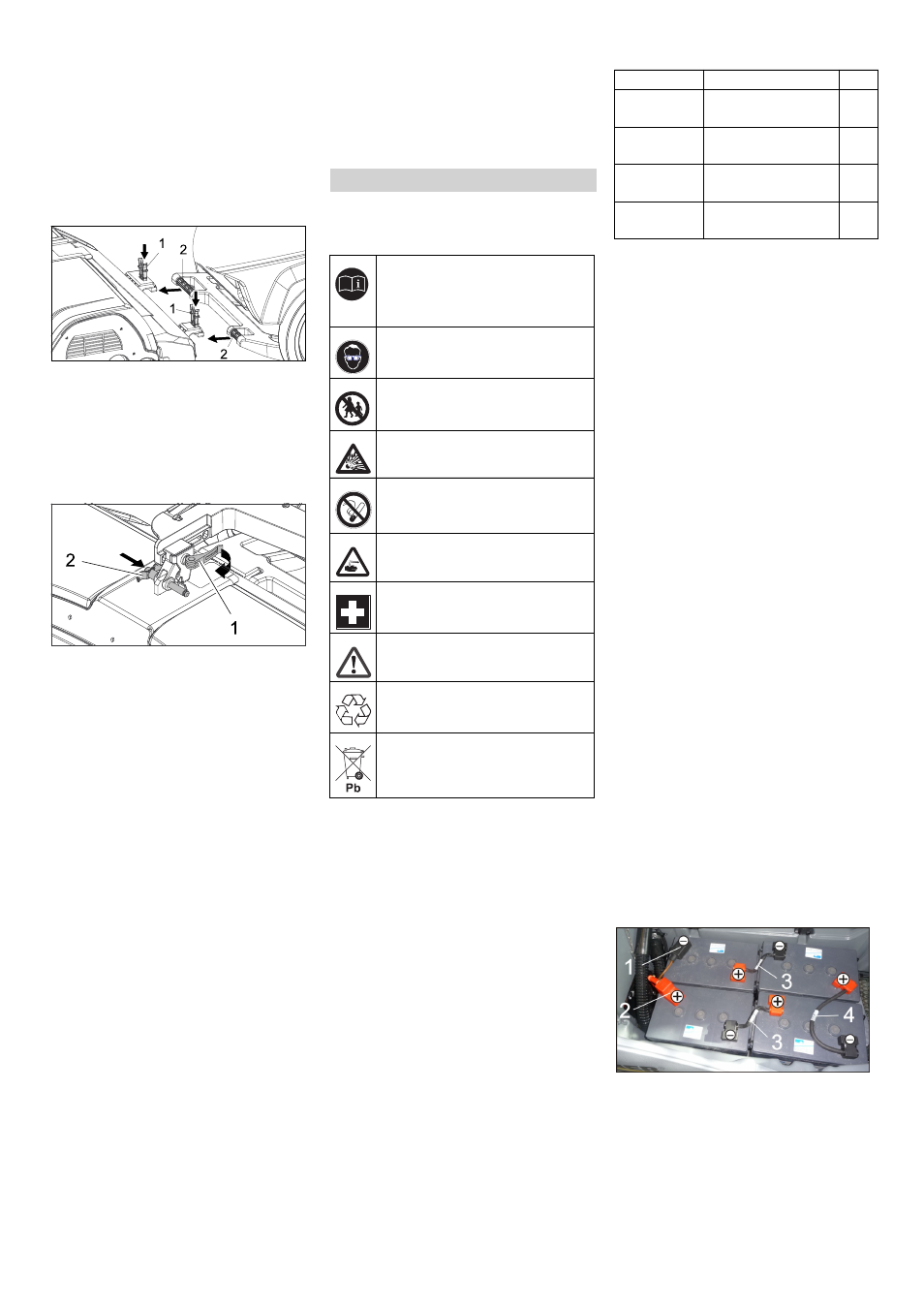

1 Elemento a molla
2 Archetto di spinta
Spingere l'archetto di spinta nell'allog-
gio della testa di pulizia.
Abbassare e agganciare gli elementi a
molla.
1 Leva a eccentrico
2 Perno di sicurezza
Aprire la leva a eccentrico del supporto
mobile al braccio elevatore.
Traslare in basso il braccio elevatore
dell'apparecchio (solo con Intelligent
Key grigia, a tal proposito:
Ruotare il pulsante Info fino al menù
„Pilotaggio manuale“, poi premerlo.
Ruotare il pulsante Info e selezionare il
menù „Testa della spazzola".
Premere il pulsante Info - il braccio ele-
vatore si abbassa, per fermarlo ripre-
mere il pulsante Info.
Premere la testa della spazzola com-
pletamente contro l'archetto di spinta.
Nota: meno gioco la testa della spazzo-
la ha dopo il fissaggio, meno vibrazioni
si presentano durante la pulizia.
Spostare l'alloggiamento e introdurre
ed agganciare il perno di sicurezza.
Richiudere la leva a eccentrico.
Selezionare la testa della spazzola
assemblata (R o D) nel menù (solo
con Intelligent Key grigio).
Lo smontaggio avviene nella sequenza in-
versa rispetto al montaggio.
Attenzione
Allo smontaggio della testa di pulizia, la po-
sizione stabile della macchina può diventa-
re instabile, fare attenzione che vi sia
stabilità.
Eventualmente spessorare il retro e fissare
così contro un ribaltamento.
Durante l'utilizzo di batterie osservare as-
solutamente le seguenti indicazioni di peri-
colo:
ƽ
Pericolo
Rischio di esplosioni. Non appoggiare
utensili o simili sulla batteria, sui poli termi-
nali e sui collegamenti delle celle della bat-
teria.
Rischio di lesioni. Non portare mai even-
tuali ferite a contatto con il piombo. Lavare
sempre le mani dopo aver effettuato inter-
venti sulla batteria.
** L'apparecchio necessita di 4 batterie
1)
Kit completo (24 V/240 Ah) compreso
cavo di collegamento, N. d'ordine 4.035-
393.0
2)
Kit completo (24 V/180 Ah) compreso
cavo di collegamento, N. d'ordine 4.035-
387.0
3)
Kit completo (24 V/170 Ah) compreso
cavo di collegamento, N. d'ordine 4.035-
388.0
4)
Kit completo (24 V/180 Ah) compreso
cavo di collegamento, N. d'ordine 4.035-
440.0
Attenzione
Allo smontaggio e montaggio delle batterie,
la posizione stabile della macchina può di-
ventare instabile, fare attenzione che vi sia
stabilità.
Spingere l'apparecchio in avanti per cir-
ca 2 m, affinché le rotelle mobili sono ri-
volte all'indietro.
Tenere il serbatoio dell'acqua sporca
dal portamaniglia e ribaltare lateral-
mente in alto il serbatoio.
Inserire le 4 batterie nell'apposito car-
ter.
Le batterie da 240 Ah sono inserite a
filo nell'apposito alloggio, non è richie-
sto alcun cuneo di di blocco.
Per batterie da 170 Ah e 180 Ah come
sicurezza di fissaggio al suolo vanno
collocati 2 cunei di blocco davanti e 1
dietro a destra. In più, dietro a sinistra
viene incastrata anche un listello di
espanso.
ṇ
Attenzione
Verificare la corretta polarizzazione.
1 Cavo di collegamento alla batteria (–)
2 Cavo di collegamento alla batteria (+)
3 Cavo di collegamento corto
4 Cavo di collegamento lungo
Collegare le batterie come illustrato, uti-
lizzando i cavi di collegamento in dota-
zione.
Serrare il cavo di collegamento ai poli
(+) e (-) della batteria ancora liberi.
Smontare la testa di pulizia
Batterie
Rispettare le indicazioni riportate
sulla batteria, nelle istruzioni per
l'uso e nel manuale d'uso dell'ap-
parecchio
Indossare una protezione per gli
occhi
Tenere l'acido e le batterie fuori
dalla portata dei bambini
Rischio di esplosioni
Vietato accendere fuochi, fare
scintille, usare fiamme libere e fu-
mare
Pericolo di ustioni chimiche
Pronto soccorso
Avviso di pericolo
Smaltimento
Non gettare la batteria nei rifiuti
domestici
Batterie raccomandate per B 80
Codice N°
Descrizione
6.654-119.0
1)
240 Ah - non richiede
manutenzione
6 V**
6.654-124.0
2)
180 Ah - non richiede
manutenzione
6 V**
6.654-242.0
3)
170 Ah - non richiede
manutenzione
6 V**
6.654-086.0
4)
180 Ah - manuten-
zione ridotta
6 V**
Inserire e collegare le batterie
