1 Rögzítőfék
2 Forgó markolat a szívópofa elfordításá-
hoz
3 Szívófej magasság-beállítása
4 Szárnyas anyák a szívópofa rögzítésé-
hez
5 Szívócső
6 Szívófej *
7 Csatlakozókábel a töltőkészülékhez
8 A hálózati csatlakozókábel tárolója
9 Hajtókar
10 Kezelőpult
11 Tartótálca a „Homebase Box“ tisztító
készlethez
12 Szennyvíztartály fedele
13 Tartósín a Homebase számára
14 Markolat mélyedése
15 Tisztítófej (szimbolikus ábra) *
Kefehengerek (BR változat), kefeko-
rongok (BD változat) *
16 Durva szennytartály (csak BR)
17 Akkumulátor pólusbiztosíték
18 Akkumulátor *
19 Friss víz tartály feltöltő automatikája
(opcionális)
20 A friss víz mennyiségének kijelzője
21 Friss víz tartály
22 Frissvíz tartály szűrővel retesze
23 Homebase tartozék tartó *
24 Durva szennyeződés szűrő
25 Szennyvízleeresztő tömlő adagolóbe-
rendezéssel
26 Tolókengyel
27 Szennyvíztartály retesze
28 Hajlékony záródugó öblítőrendszer (op-
cionális)
29 Szennyvíztartály öblítőrendszer (opcio-
nális)
30 Úszó
31 Szálszűrő
32 Szennyvíz tartály
33 Tisztítószer szívótömlő (csak DOSE
változat esetén)
34 Tisztítószer flakon (csak DOSE változat
esetén)
35 Tisztavíz tartály betöltő nyílása
* nem része a szállítási tételnek
– A tisztítási folyamat kezelő elemei sár-
gák.
– A karbantartás és szerviz kezelő elemei
világos szürkék.
1 Menetsebesség szabályozó gomb
2 Intelligent Key
sárga - kezelő
szürke - előmunkás
3 Display
4 Programválasztó kapcsoló
5 Info gomb
6 Vízmennyiség szabályozó gomb
Kezelési- és funkciós elemek

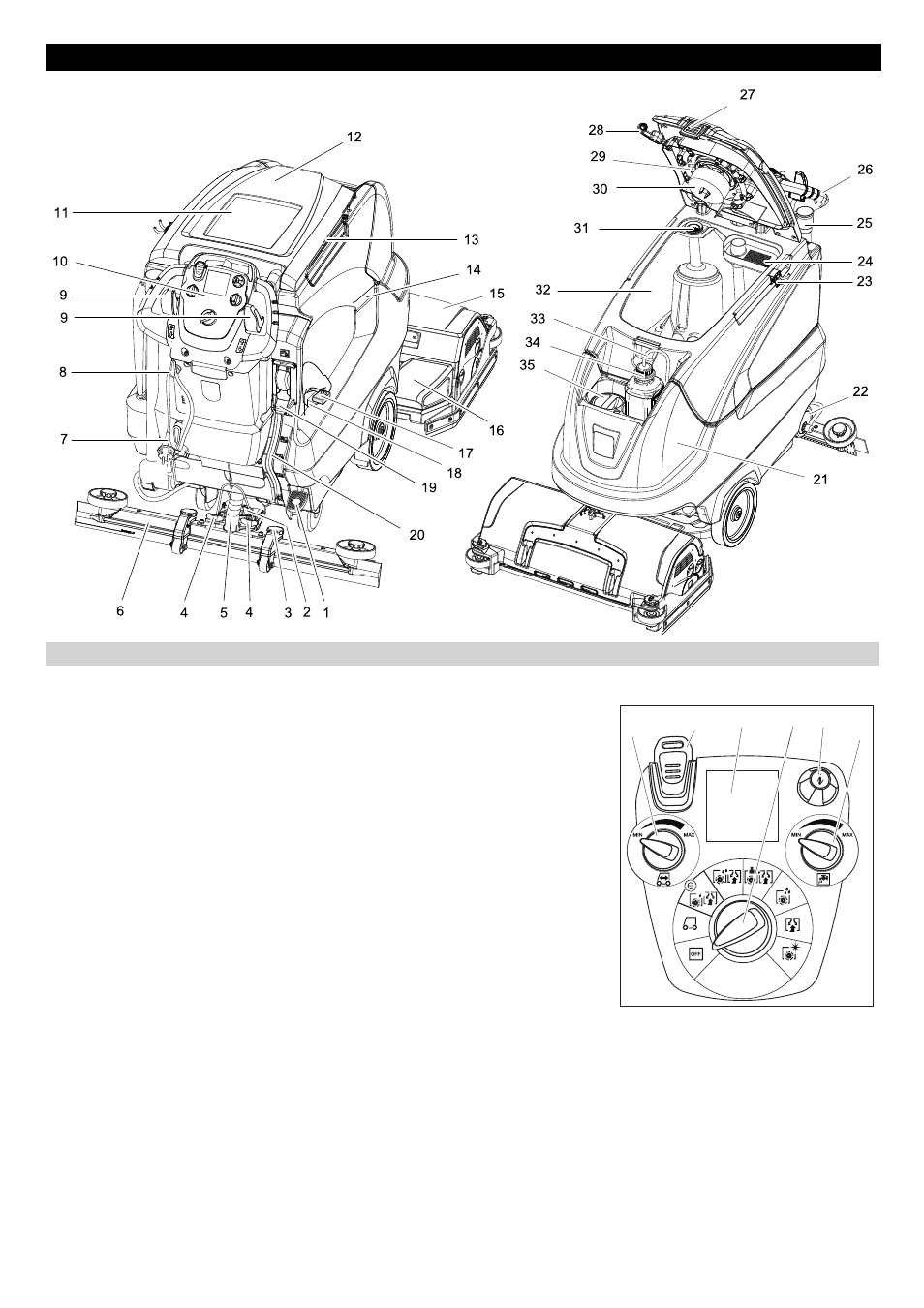

Súroló-szívó gép ábra
Szín megjelölés
Kezelőpult
1
2 3 4 5
6
