- 7

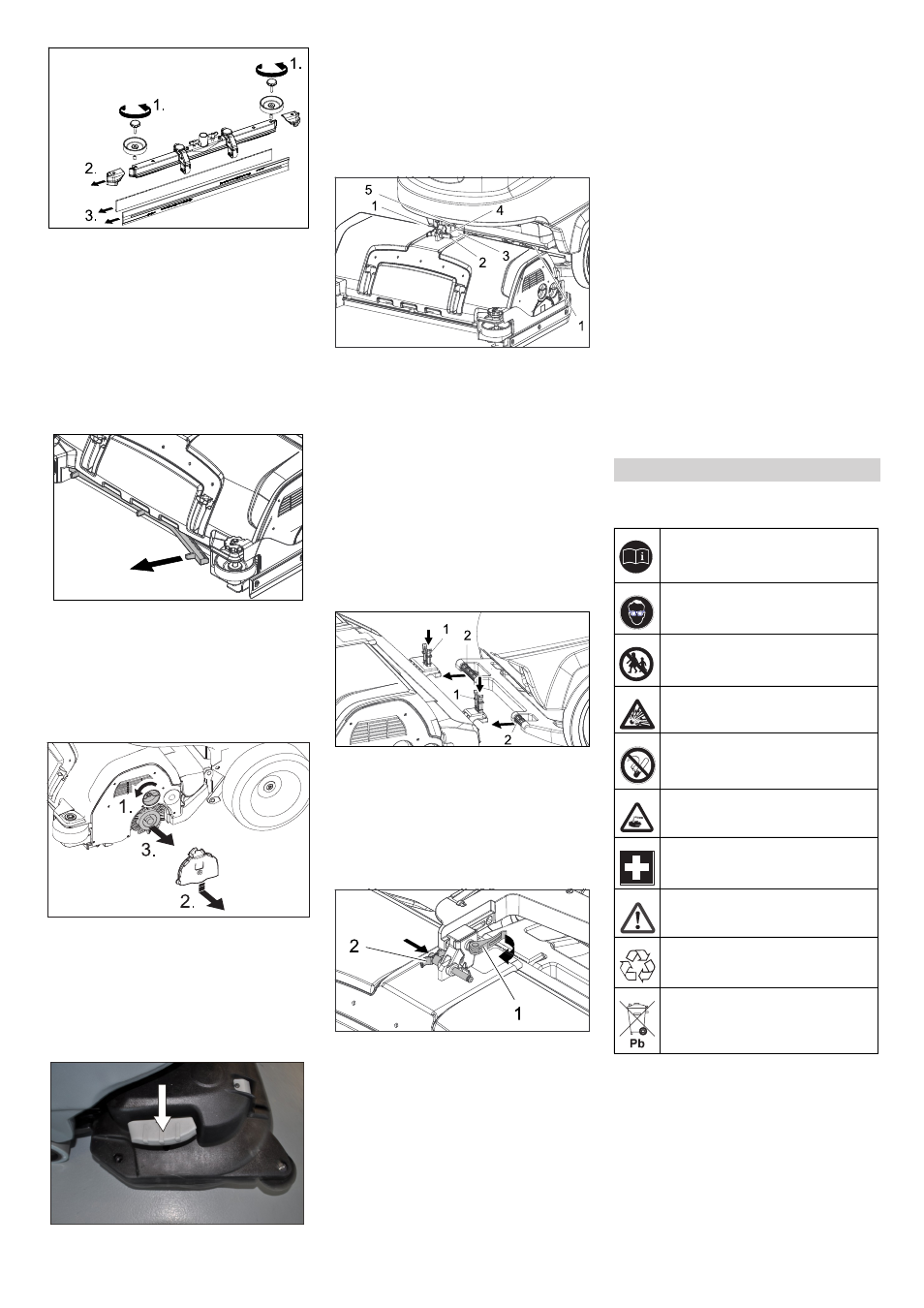

 Snemite plastične dele.
 Izvlecite sesalne brisalce.
 Vstavite nove ali obrnjene sesalne na-
stavke.
 Nataknite plastične dele.
 Privijte zvezdaste ročaje in jih zategnite.
 Snemite gumijasto letev in žleb očistite
s krpo. Po čiščenju gumijasto letev ena-
komerno spet s pritiskom namestite.
 Sprostite blokado ležajnega pokrova.
 Ležajni pokrov pritisnite navzdol in sne-
mite.
 Izvlecite krtačne valje.
Opozorilo: Zamenjajte krtačne valje,
ko dolžina dlačic doseže 10 mm.
 Vstavite nov krtačni valj.
 Ležajni pokrov ponovno pritrdite v obra-
tnem vrstnem redu.
 Postopek ponovite na drugi strani.
 Pedal za zamenjavo krtač potisnite
navzdol preko upora.
 Kolutno krtačo izvlecite ob strani pod či-
stilno glavo.
 Novo kolutno krtačo držite pod čistilno
glavo, pritisnite navzgor in zaskočite.
 Napravo potisnite pribl. 2 m naprej, da
vodilna kolesa gledajo nazaj.
1 Vzmetni element
2 Varnostni zatič
3 Pokrov prikljčne omarice
4 Zaskočka varnostnega zatiča
5 Ekscentrična ročica
 Snemite pokrov priključne omarice.
 Čistilno glavo sredinsko položite pred
stroj.
 Električni kabel čistilne glave povežite z
napravo.
 Namestite pokrov priključne omarice.
 Cevno spojko na čistilni glavi povežite z
gibko cevjo na stroju.
1 Vzmetni element
2 Potisno streme
 Potisno streme potisnite v nastavek či-
stilne glave.
 Vzmetne elemente potisnite navzdol in
zaskočite.
1 Ekscentrična ročica
2 Varnostni zatič
 Odprite ekscentrično ročico premične-
ga nastavka na dvižni roki.
 Dvižno roko naprave des Gerätes
spustite navzdol (le s sivim Inteligen-
tnim ključem), v ta namen:
Info gumb obrnite do menija „Ročno kr-
miljenje“, nato ga pritisnite.
Obrnite info gumb in izberite meni „Kr-
tačna glava“.
Pritisnite info gumb - dvižna roka se
spusti, za zaustavitev ponovno pritisni-
te info gumb.
 Čistilno glavo povsem pritisnite proti po-
tisnemu stremenu.
Opozorilo: čim manj hoda ima čistilna
glava po pritrditvi, tem manj vibracij na-
staja pri čiščenju.
 Premaknite nastavek ter vtaknite in za-
skočite varnostni zatič.
 Ponovno zaprite ekscentrično ročico.
 V meniju izberite vgrajeno čistilno
glavo (R ali D) (le s sivim Inteligentnim
ključem).
Odstranjevanje se opravi v obratnem vr-
stnem redu kot vstavljanje.
Pozor
Pri demontaži čistilne glave lahko položaj
naprave postane nestabilen, pazite na va-
ren položaj.
Po potrebi zadaj podložite in tako zavarujte
proti nevarnosti prevrnitve.
Pri rokovanju z baterijami obvezno upošte-
vajte sledeča opozorila:
ƽ
Nevarnost
Nevarnost eksplozij. Na baterijo, t.j. na pole
in celične povezave, ne polagajte orodja ali
podobnih predmetov.
Nevarnost poškodb. Rane ne smejo nikoli
priti v stik s svincem. Po delu na baterijah si
vedno očistite roke.
Čiščenje žleba vodnega razdelilnika
Zamenjava krtačnih valjaev
Zamenjava kolutne krtače
Vstavljanje čistilne glave
Odstranitev čistilne glave
Baterije
Upoštevajte navodila na bateriji, v
Navodilu za uporabo in v Navodilu
za obratovanje vozila
Nosite zaščito za oči
Otroci se ne smejo dotikati kislin in
baterij
Nevarnost eksplozij
Prepovedan ogenj, iskre, odprta
svetloba in kajenje
Nevarnost razjedanja
Prva pomoč
Opozorilni zaznamek
Odstranitev odpadnega materiala
Baterije ne odvrzite v smetnjak
