Page 124
-
8
** Apparaten behöver 4 batterier
1)
Komplett sats (24 V/240 Ah) inkl. anslut-
ningskabel Artikel nr. 4.035-393,0
2)
Komplett sats (24 V/180 Ah) inkl. anslut-
ningskabel Artikel nr. 4.035-387,0
3)
Komplett sats (24 V/170 Ah) inkl. anslut-
ningskabel Artikel nr. 4.035-388,0
4)
Komplett sats (24 V/180 Ah) inkl. anslut-
ningskabel Artikel nr. 4.035-440.0
Varning
Vid demontering och montering av batte-
rierna kan maskinens bli ostabil, beakta
därför en stabil ställning.
Skjut fram maskinen ca 2 m så att styr-
rullarna pekar bakåt.
Håll fast smutsvattentanken i greppför-
djupningen och fäll upp tanken åt sidan.
Sätt i alla 4 batterier i tråget.
240 Ah batterierna sitter kant i kant i
batterifästet, inga fästblock behövs
Hos 170 Ah och 180 Ah batterier mås-
te 2 fästblock framtill och ett fästblock
baktill till höger stickas in för att säkra
batterierna. Dessutom kläms en skum-
gummilist in baktill till vänster.
ṇ
Varning

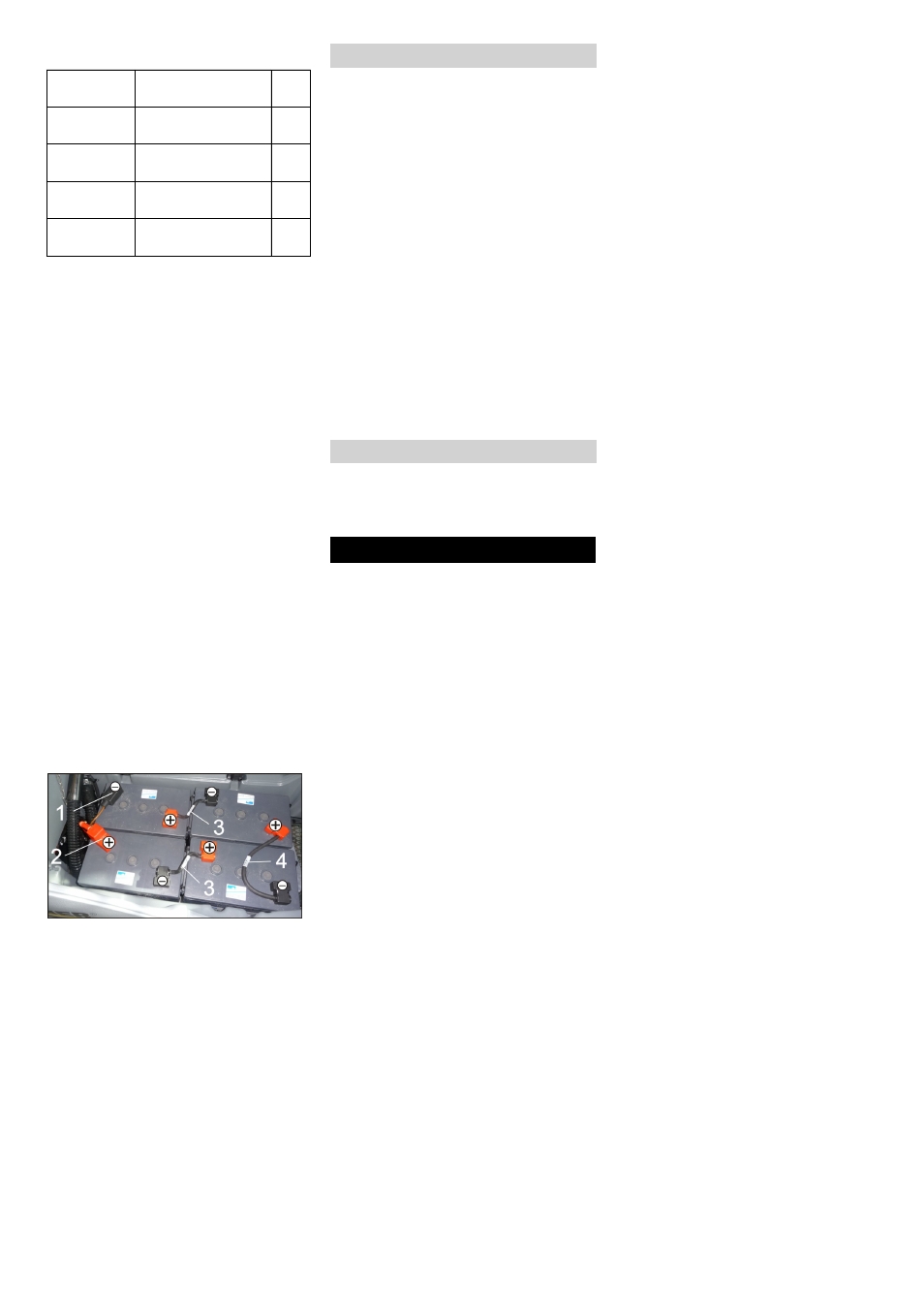

Ge akt på att polerna ansluts korrekt.
1 Anslutningskabel till batteri (–)
2 Anslutningskabel till batteri (+)
3 kort förbindelsekabel
4 lång förbindelsekabel
Anslut batterierna enligt bilden, använd
den medföljande förbindelsekabeln.
Kläm fast anslutningskabel på de fortfa-
rande fria batteripolerna (+) och (-).
Anvisning: Den röda anslutningska-
beln har ett upphöjt skyddshölje. För att
inte tanken ska ligga an vid tankning
måste den röda anslutningskabeln vara
ansluten i den position som bilden visar.
Fäll ned smutsvattentanken.
ṇ
Varning
Ladda upp batteri före idrifttagningen.
Varning
Skaderisk på grund av maskin som välter,
ta bara ut batterier om ett rengöringshuvud
är monterat på maskinen.
Dra ut Intelligent Key.
Skjut fram maskinen ca 2 m så att styr-
rullarna pekar bakåt.
Håll fast smutsvattentanken i greppför-
djupningen och fäll upp tanken åt sidan.
Koppla bort kabel från batteriets minus-
pol.
Koppla bort övriga kablar från batteriet.
Dra av fästblocken.
Ta ur batteriet.
Varning
Vid demontering och montering av batte-
rierna kan maskinens bli ostabil, beakta
därför en stabil ställning.
Avfallshantera förbrukade batterier en-
ligt gällande bestämmelser.
För säker drift av maskinen kan service-
kontrakt ingås med ansvarigt Kärcher-för-
säljningsställe.
Vid risk för frost:
Töm färsk- och smutsvattentank.
Placera maskinen i ett frostskyddat ut-
rymme.
Rekommenderade batterier B 80
Beställ-
ningsnr.
Beskrivning
6.654-119.0
1)
240 Ah - underhålls-
fria
6 V**
6.654-124.0
2)
180 Ah, underhålls-
fria
6 V**
6.654-242.0
3)
170 Ah, underhålls-
fria
6 V**
6.654-086.0
4)
180 Ah - lågt under-
hållsbehov
6 V**
Sätta i och ansluta batteriet
Ta ur batterier
Underhållskontrakt
Frostskydd
124
SV
