- 2

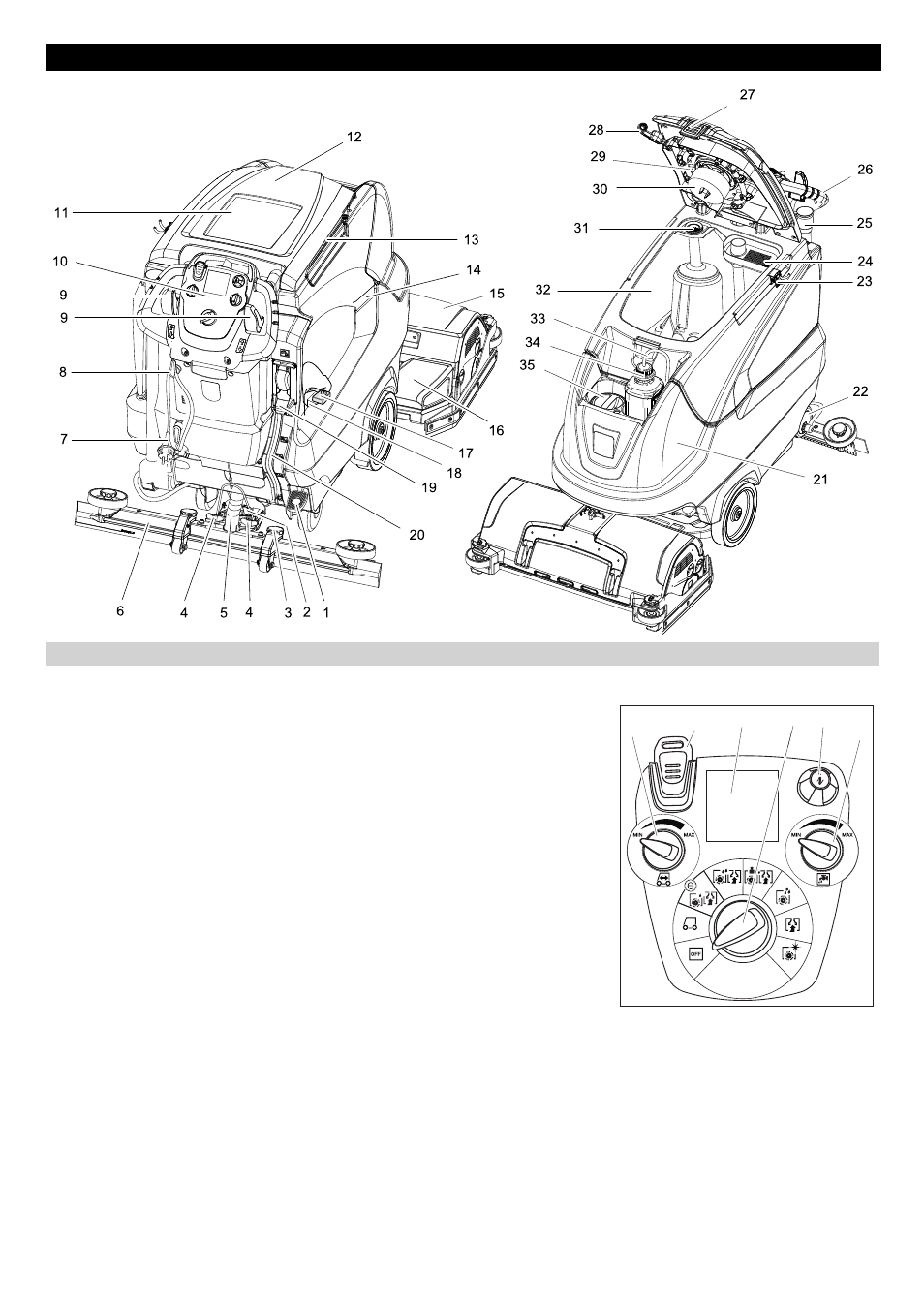

1 Travão de imobilização
2 Manípulo rotativo para inclinar a barra
de aspiração
3 Ajuste em altura da barra de aspiração
4 Porcas de orelhas para fixar a barra de
aspiração
5 Tubo flexível de aspiração
6 Barra de aspiração.*
7 Cabo de conexão para o carregador de
baterias
8 Depósito para cabo de ligação à rede
9 alavanca de marcha
10 Painel de comando
11 Área de armazenamento para o con-
junto de limpeza "Homebase Box"
12 Tampa do depósito de água suja
13 Calha de imobilização para Homebase
14 Punho com cavidade
15 Cabeça de limpeza (figura simbólica) *
Cilindros das escovas (variante BR),
Escovas de disco (variante BD) *
16 Contentor para lixo grosso (só BR)
17 Fusível de polarização da bateria
18 Bateria *
19 Sistema automático de enchimento do
depósito de água limpa (opção)
20 Indicação do nível de água limpa
21 Tanque de água fresca
22 Fecho do depósito de água limpa com
filtro
23 Suporte de acessórios Homebase *
24 Filtro para sujidade grossa
25 Mangueira de descarga da água suja
com o dispositivo de dosagem
26 Alavanca de avanço
27 Bloqueio do depósito de água suja
28 Fecho flexível do sistema de lavagem
(opção)
29 Sistema de lavagem do depósito de
água suja (opção)
30 Flutuador
31 filtro de fiocos
32 depósito de água suja
33 Tubo de aspiração do detergente de
limpeza (apenas na variante DOSE)
34 Garrafa do detergente de limpeza (ape-
nas na variante DOSE)
35 Abertura de enchimento do depósito de
água limpa
* não faz parte do equipamento original
– Os elementos de comando para o pro-
cesso de limpeza são amarelos.
– Os elementos de comando para a ma-
nutenção e o serviço são cinza claros.
1 Botão rotativo da velocidade de marcha
2 Intelligent Key
amarelo - operador
cinzento - encarregado
3 Display
4 Interruptor selector de programas
5 Botão Info
6 Botão de regulação da quantidade de
água
Elementos de comando e de funcionamento
Figura da varredora-aspiradora
Identificação da cor
Painel de comando
1
2 3 4 5
6
