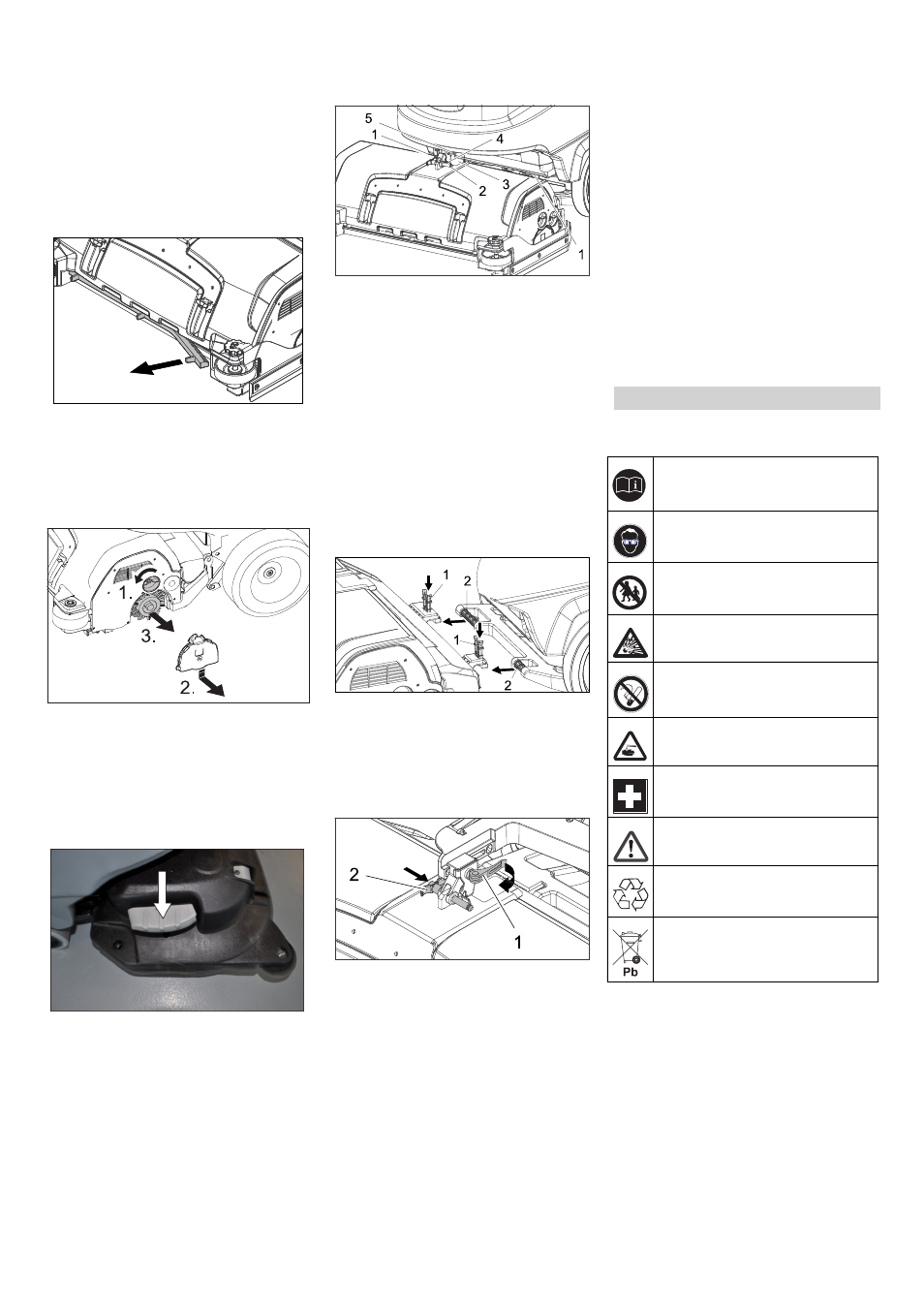

- 7
 Drag bort syntetdelar.
 Drag bort sugläppar.
 Skjut in nya eller vända sugläppar.
 Skjut på syntetdelar.
 Skruva i stjärnrattar och drag fast.
 Dra av gummilisten och rengör rännan
med en trasa. Tryck efter rengöringen
tillbaka gummilisten jämt över hela
längden.
 Släpp spärren till lagerskyddet.
 Tryck lagerskyddet neråt och drag bort.
 Drag ut borstvalsar.
Anvisning: Byt borstvalsen när borst-
längden har nått 10 mm.
 Sätt i ny borstvals.
 Sätt fast lagerskyddet igen i omvänd
ordningsföljd.
 Upprepa arbetsförlopp på motsatt sida.
 Tryck pedalen borstbyte neråt, förbi
motståndet.
 Drag ut skivborste på sidan under ren-
göringshuvudet.
 Håll ny skivborste under rengöringshu-
vudet, tryck uppåt och haka fast.
 Skjut fram maskinen ca 2 m så att styr-
rullarna pekar bakåt.
1 Fjäderelement
2 Spärrstift
3 Kåpa uttagslåda
4 Spärr säkringsstift
5 Excenterspak
 Ta bort kåpan på uttagslådan.
 Lägg rengöringshuvudet i mitten fram-
för maskinen.
 Anslut rengöringshuvudets strömför-
sörjningskabel till maskinen.
 Montera kåpan på uttagslådan.
 Förbind slangkopplingen på rengö-
ringshuvudet med slangen på maski-
nen.
1 Fjäderelement
2 Skjuthandtag
 Skjut in skjutbygel i rengöringshuvudets
urtag.
 Skjut ner fjäderelement och haka fast.
1 Excenterspak
2 Spärrstift
 Öppna excenterspaken på den skjutba-
ra upptagningen på lyftarmen.
 Flytta maskinens lyftarm nedåt (en-
dast med intelligent knapp grå):
Vrid informationsknappen till meny
"Manuell styrning", tryck sedan.
Vrid på informationsknappen och välj
"Borsthuvud".
Tryck på informationsknappen - lyftar-
men sänks. För att stoppa - tryck en
gång till på informationsknappen.
 Tryck rengöringshuvudet helt mot skjut-
handtaget.
Anvisning: ju mindre spel rengörings-
huvudet har efter fastsättningen, desto
mindre vibrationer uppstår vid rengö-
ringen.
 Förskjut infästningen och stick in och
haka fast säkringsstiftet.
 Stäng excenterspaken igen.
 Välj Inbyggt rengöringshuvud (R eller
D) i menyn (endast med intelligent
knapp grå).
Demonteringsarbetet sker i omvänd ord-
ningsföljd till monteringen.
Varning
Vid demontering av reningshuvudet kan
maskinens ställning bli ostabil beakta där-
för en stabil ställning.
Lägg eventuellt under på baksidan för att
på så sätt säkra mot tippningsrisken.
Följande varningar måste beaktas vid un-
derhåll av batterier:
ƽ
Fara
Risk för explosion. Lägg inga verktyg eller
liknande på batterier, dvs. på polerna och
cellförbindning.
Risk för skada. Sår får aldrig komma i kon-
takt med bly. Tvätta alltid händerna efter ar-
bete med batterierna.
Rengöra vattenfördelningsränna
Byta borstvalsar
Byt ut skivborste
Montera rengöringshuvud
Demontera rengöringshuvud
Batterier
Beakta hänvisningar om batteriet
som finns nämnda i bruksanvisning-
en och driftsanvisningarna
Använd ögonskydd
Håll barn på avstånd från batterier
och syror
Risk för explosion
Eld, gnistor, öppet ljus och rökning
förbjuden
Frätningsrisk
Första hjälpen
Varningshänvisning
Avfallshantering
Kasta inte batterier i soptunnan
