- 7

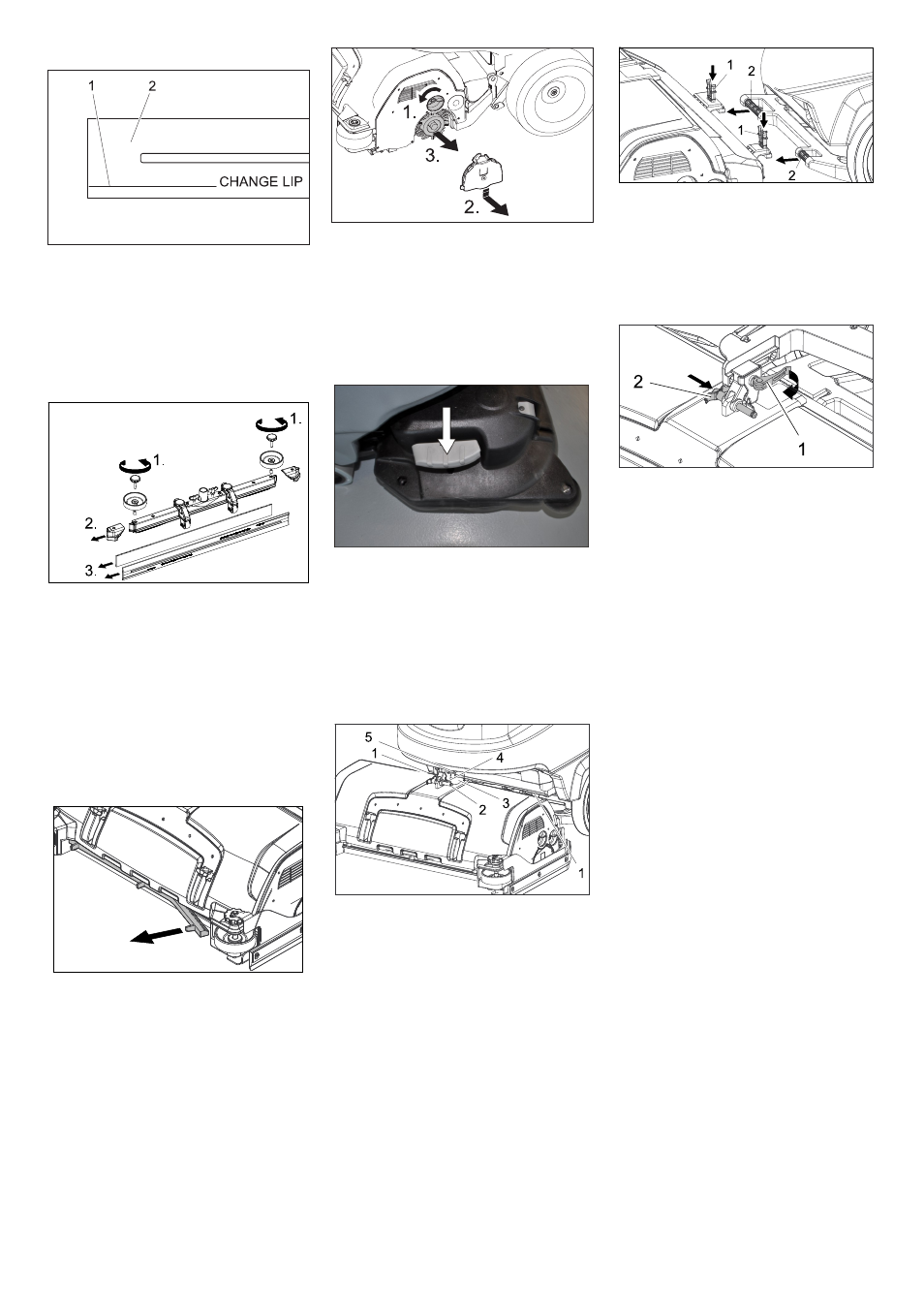

1 Slijtagemarkering
2 Zuiglip
De zuiglippen moeten verwisseld of ge-
keerd worden, wanneer ze tot de slijtage-
markering versleten zijn.

Zuigbalk wegnemen.
 Stergrepen er uit schroeven.
 Kunststofonderdelen verwijderen.
 Zuiglippen verwijderen.
 Nieuwe of gekeerde zuiglippen inschui-
ven.
 Kunststofonderdelen opschuiven.
 Stergrepen inschroeven en vastdraai-
en.
 Rubberlijst verwijderen en goot met een
doek reinigen. Na de reiniging de rub-
berlijst gelijkmatig opnieuw aanduwen.
 Vergrendeling van het lagerdeksel los-
maken.
 Lagerdeksel naar beneden duwen en
eruit trekken.
 Borstelrollen uittrekken.
Instructie: Be borstelwalsen vervan-
gen wanneer de lengte van de borstel-
haren 10 mm heeft bereikt.
 Nieuwe borstelwals plaatsen.
 Lagerdeksel in de omgekeerde volgor-
de opnieuw monteren.
 Werkwijze aan de tegenoverliggende
kant herhalen.
 Pedaal borstelvervanging over de
weerstand naar beneden duwen.
 Schijfborstel zijdelings onder de reini-
gingskop eruit trekken.
 Nieuwe schijfborstel onder de reini-
gingskop houden, naar boven duwen
en laten vastklikken.
 Apparaat ca. 2 m naar voren schuiven,
opdat de zwenkwielen naar achteren
wijzen.
1 Veerelement
2 Borgpen
3 Afdekking klemmenkast
4 Pal sluitpen
5 Excentriekhefboom
 Afdekking van de klemmenkast afne-
men.
 Reinigingskop in het midden voor het
apparaat leggen.
 Stroomtoevoerkabel van de reinigings-
kop verbinden met het apparaat.
 Afdekking van de klemmenkast aan-
brengen.
 Slangkoppeling aan de reinigingskop
verbinden met de slang aan het appa-
raat.
1 Veerelement
2 Duwbeugel
 Schuifbeugel in de opening van de rei-
nigingskop schuiven.
 Veerelementen naar omlaag schuiven
en vastklikken.
1 Excentriekhefboom
2 Borgpen
 Excentriekhefboom van de verschuif-
bare opname op de hefarm openen.
 Hefarm van het apparaat omlaag
brengen (enkel met Intelligent Key
grijs), daartoe:
infotoets tot menu „Manuele aanstu-
ring“ draaien, dan indrukken.
Infotoets draaien en menu „Borstelkop“
selecteren.
Infotoets indrukken - hefarm zakt, om te
stoppen de infotoets nogmaals indruk-
ken.
 Reinigingskop volledig tegen de duw-
beugel duwen.
Instructie: hoe minder speling de reini-
gingskop na het bevestigen heeft, hoe
minder vibraties bij het reinigen optre-
den.
 Opname verschuiven en borgpen inste-
ken en vergrendelen.
 Excentriekhefboom opnieuw sluiten.
 Ingebouwde reinigingskop (R of D) in
het menu selecteren (enkel met Intel-
ligent Key grijs).
De uitbouw gebeurt in de omgekeerde
volgorde van de inbouw.
Voorzichtig
Bij de uitbouw van de reinigingskop kan de
stand van de machine instabiel worden, let-
ten op een veilige stand.
Eventueel achteraan ondersteunen en zo
beveiligen tegen kantelen.
Zuiglippen vervangen of draaien
Waterverdeelgoot reinigen
Borstelwalsen vervangen
Schijfborstel vervangen
Reinigingskop inbouwen
Reinigingskop demonteren
55 NL
