- 2

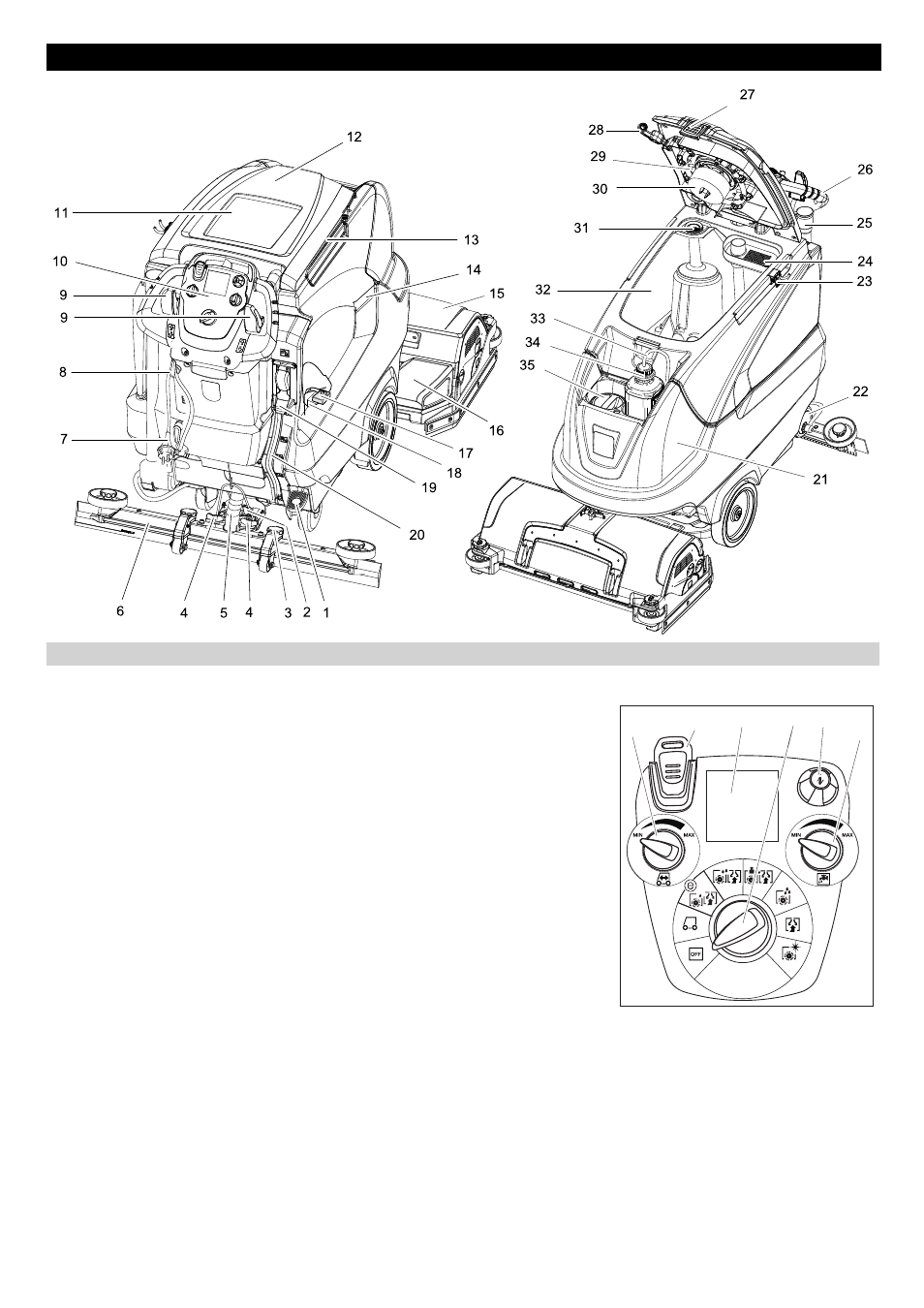

1 Parkeerrem
2 Draaiende handgreep voor het schuin
zetten van de zuigbalk
3 Hoogteverstelling zuigbalk
4 Vleugelmoeren voor het bevestigen
van de zuigbalk
5 Zuigslang
6 Zuigbalk *
7 Aansluitkabel voor oplaadapparaat
8 Bewaarplaats voor stroomkabel
9 Rijhendel
10 Bedieningspaneel
11 Bergruimte voor reinigingsset "Home-
base Box"
12 Deksel reservoir vuil water
13 Steunrail voor Homebase
14 Greep
15 Reinigingskop (Afbeelding symbolisch) *
Borstelwalsen (BR-variant), schijfbor-
stels (BD-variant) *
16 Lade voor grof vuil (alleen BR)
17 Accupoolzekering
18 Accu *
19 Vulautomatiek verswatertank (optie)
20 Peilindicatie schoon water
21 Schoonwaterreservoir
22 Afsluiting verswatertank met filter
23 Homebase accessoirehouder*
24 Grofvuilfilter
25 Aftapslang vuil water met doseerinrich-
ting
26 Duwbeugel
27 Vergrendeling vuilwatertank
28 Flexibele afsluiting spoelsysteem (optie)
29 Vuilwatertank spoelsysteem (optie)
30 Vlotter
31 Pluizenzeef
32 Vuilwaterreservoir
33 Zuigslang reinigingsmiddel (alleen bij
variant DOSE)
34 Reinigingsmiddelfles (alleen bij variant
DOSE)
35 Vulopening verswaterreservoir
* niet in leveringspakket
– Bedieningselementen voor het reini-
gingsproces zijn geel.
– Bedieningselementen voor het onder-
houd en de service zijn lichtgrijs.
1 Draaiknop "Rijsnelheid"
2 Intelligent Key
geel - Bedieningspost
grijs - Voorwerker
3 Display
4 Programmakeuzeschakelaar
5 Infotoets
6 Regelknop waterhoeveelheid
Elementen voor de bediening en de functies
Afbeelding schuurzuigmachine
Kleurmarkering
Bedieningspaneel
1
2 3 4 5
6
