- 7

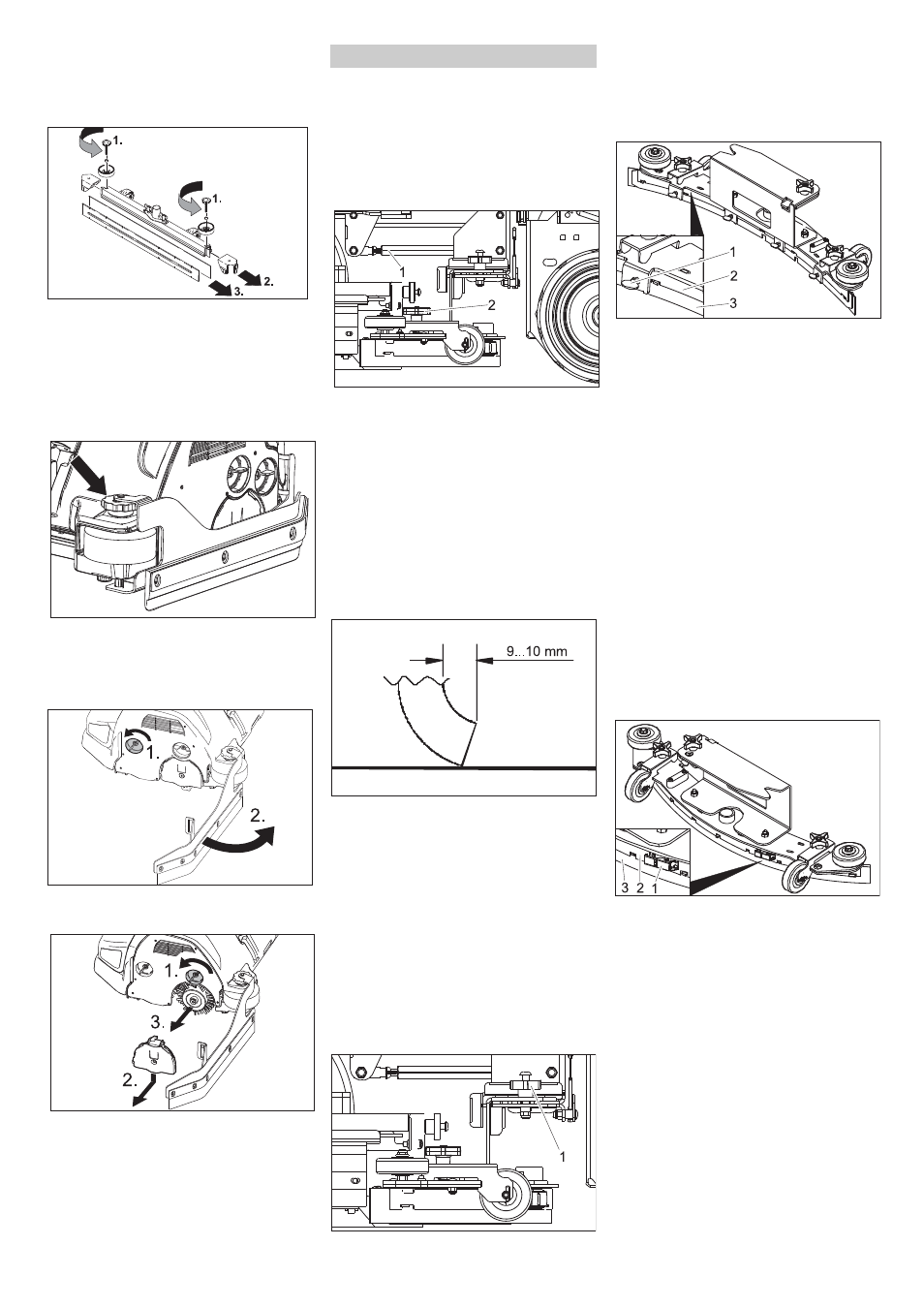

Î Løsn vingemøtrikkerne.
Î Tag sugebjælken af.
Î Skru stjernegrebene ud.
Î Tag kunststofdelene af.
Î Tag sugelæberne af.
Î Vend sugelæberne eller skub nye su-
gelæber i.
Î Sæt kunststofdelene pе.
О Skru stjernegrebene i og spænd dem fast.
Î Udvælg stænkskærmens afstand til
gulvet ved at dreje indstillingshjulet.
Î Løft rensehovedet.
Î Åbn stænkskærmens låsemekanisme.
Î Drej stænkskærmen til side.
Î Løsn lejelågets låseanordning.
Î Tryk lejelåget nedad og fjern det.
Î Træk børstevalse ud.
Î Isæt ny børstevalse.
Î Fastgør lejedækslet i omvendt række-
følge.
Î Gentag processen på den modstående
side.
Î Kør maskinen på en glat overflade.
Î Sænk sugebjælken ned.
Î Kør mindst 60 cm fremad.
Î Stands maskinen, drej tændingsnøglen
om på "0" og træk nøglen ud. Hold øje
med at maskinen ikke ruller tilbage.
1 Hældningsjustering
2 Juster stjernegrebet vandret
-
Î Juster sugebjælken således med beg-
ge stjernegreb, at den bageste suglæ-
be er jævnligt bøjet tilbage på begge
sugebjælker (symmetrisk til midten).
Î Indstil hældningsjusteringen således, at
den bageste sugelæbe er jævnligt bøjet
tilbage på hele lægden.
Î For at kontrollere indstillingen skal du
køre hver 60 cm fremad og kontrollere
effekten af den nye indstilling.
Î Ved smatidig drejning af begge stjerne-
greb indstilles sugebjælken således, at
den bageste sugelæbe er bøjet 9 til 10
mm tilbage.
Med uret: Gnnembøjning bliver mindre.
Imod uret: Gennembøjning bliver større.
Î For at kontrollere indstillingen skal du
køre hver 60 cm fremad og kontrollere
effekten af den nye indstilling.
Î Løft sugebjælken.
Î Drej tændingsnøglen om på "0" og træk
nøglen ud.
Î Træk sugeslange fra sugebjælken.
1 Stjernegreb sugebjælkefastspænding
Î Løsn stjernegrebet til sugebjælkefast-
spændingen og træk sugebjælken til
side og fjern den.
Î Afmonter sugebjælken.
1 Vingeskrue
2 Trykplade
3 Sugelæbe
Î Løsn vingeskruen.
Î Fjern trykpladen.
Î Tag sugelæben ud.
OBS
Sugelæben kan vendes 3 gange indtil kan-
terne er slidt. Så er der brug for en ny suge-
læbe.
Î Vend eller udskift sugelæben, sæt den
tilbage i sugebjælken og juster den.
Î Sæt trykpladen tilbage.
Î Stram først den mellemste vingeskrue.
Hold øje med at trykpladen ligger tæt på
sugelæben.
Î Stram de resterende vingeskruer.
Î Afmonter sugebjælken.
1 Spændingslås
2 Spændingsbånd
3 Sugelæbe
Î Åbn spændingslåsen og fjern spæn-
dingsbåndet.
Î Tag sugelæben ud.
OBS
Sugelæben kan vendes 3 gange indtil kan-
terne er slidt. Så er der brug for en ny suge-
læbe.
Î Vend eller udskift sugelæben, sæt den
tilbage i sugebjælken og juster den.
Î Sæt spændingsbåndet i og stram
spændingslåsen. Spændingen skal
være så stort, at sugelæben holdes lige
uden folder. Juster evt. spændingslå-
sen.
Udskift sugelæberne eller vend dem
Sæt stænkskærmen på.
Udskiftning af børstevalser
Vedligeholdelsesarbejder BD 60/95 RS
Indstilling af sugebjælke
Afmontere sugebjælken
Vende/udskifte den forreste sugelæbe
Vende/udskifte den bageste sugelæbe
92 DA
