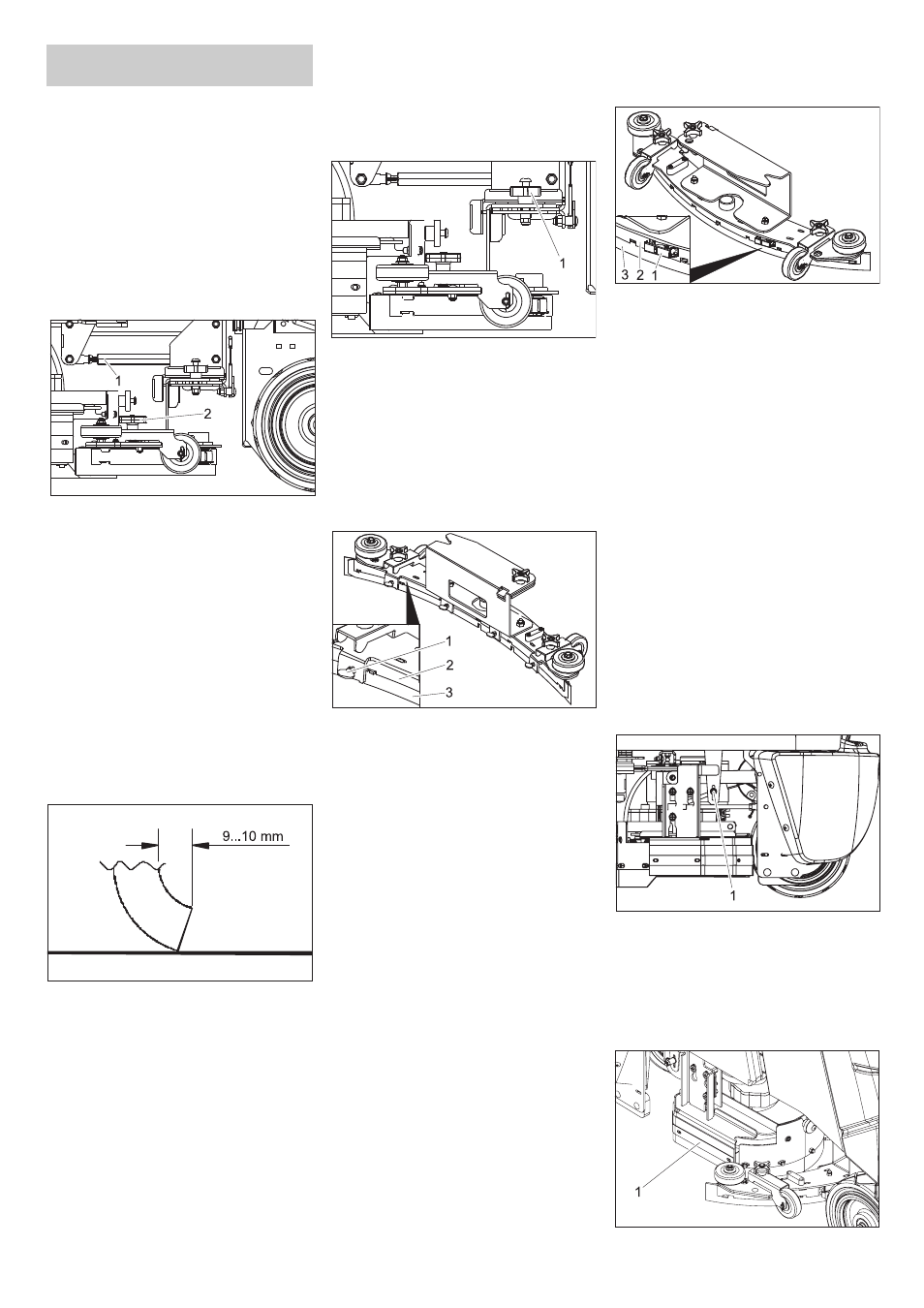

- 8
Î Встановити пристрій на рівній
поверхні.
Î Опустити усмоктувальне коромисло.
Î Провезти його мінімум на 60 см
вперед.
Î Зупинити прилад, повернути ключ
запалювання в позицію "0" і
витягнути його з замка. Слідкувати за
тим, щоб прилад не скочувався
назад.
1 Регулювання нахилу
2 Горизонтальне розміщення
хрестоподібних ручок
-
Î
Так відрегулювати щіткову пластину
за допомогою хрестоподібних ручок,
щоб задні всмоктувальні язички
рівномірно відгинались назад по
обидві сторони щіткової пластини
(симетрично по відношенню до
середини).
Î Встановити такий рівень нахилу, щоб
задні всмоктувальні язички
відгинались назад на всю довжину.
Î Для перевірки установки протягнути
прилад вперед на 60 см та
перевірити дію нових налаштувань.
Î Шляхом одночасного повороту обох
хрестоподібних ручок встановити
щіткову пластину так, щоб задні
всмоктувальні язички відгиналися
назад на 9-10 мм.
За годинниковою стрілкою: Вигин
зменшиться.
Проти годинникової стрілки: Вигин
збільшиться.
Î Для перевірки установки протягнути
прилад вперед на 60 см та
перевірити дію нових налаштувань.
Î Підняти всмоктувальну пластину.
Î Ключ запалювання повернути в
позицію "0" і витягнути його з замка.
Î Витягнути всмоктувальний шланг з
щіткової пластини.
1 Ручка кріплення усмоктувального
коромисла
Î Послабити ручку кріплення
усмоктувального коромисла і
витягнути усмоктувальне коромисло
убік.
Î Зняти щіткову пластину
1 Гвинт-баранець
2 Притискаюча пластина
3 Всмоктувальний язичок
Î Послабити гвинти-баранці
Î Зняти притискаючу пластину.
Î Витягнути всмоктувальний язичок.
Вказівка
Всмоктувальний язичок можна тричі
повертати, поки не будуть
використані всі його краї. Потім
необхідно встановити новий язичок.
Î
Язичок повернути або замінити та
знову встановити на щіткову
пластину та вирівняти.
Î Знову встановити притискаючу
пластину.
Î Спочатку закрутити середні гвинти-
баранці. Слідкувати за тим, щоб
притискаюча пластина щільно
прилягала до всмоктувального
язичка.
Î Закрутити гвинти-баранці, які
залишилися.
Î Зняти щіткову пластину
1 Проміжний замок
2 Стягуюча стрічка
3 Всмоктувальний язичок
Î
Відкрити проміжний замок та
витягнути стягуючу стрічку.
Î Витягнути всмоктувальний язичок.
Вказівка
Всмоктувальний язичок можна тричі
повертати, поки не будуть
використані всі його краї. Потім
необхідно встановити новий язичок.
Î
Язичок повернути або замінити та
знову встановити на щіткову
пластину та вирівняти.
Î Встановити стягуючу стрічку та
закрити проміжний замок. Сила
натягу повинна бути такою, щоб
всмоктувальний язичок тримався
прямо та не створював складок. При
необхідності відрегулювати
проміжний замок.
Î Опустити очисну головку.
Î Ключ запалювання повернути в
позицію "0" і витягнути його з замка.
1 Упор
Î Послабити упор і встановити його
так, щоб нижній край бризковика був
віддалений на прибл. 3 мм від дна.
Î Затягнути упор.
1 Бічний бризковик
Роботи по технічному
обслуговуванню BD 60/95 RS
Встановлення всмоктувальної
пластини
Зняття щіткової пластини
Повертання/заміна передніх
всмоктувальних язичків
Повертання/заміна заднього
всмоктувального язичка
Встановити бризковик
Заміна щіткових пластин
317 UK
