- 7

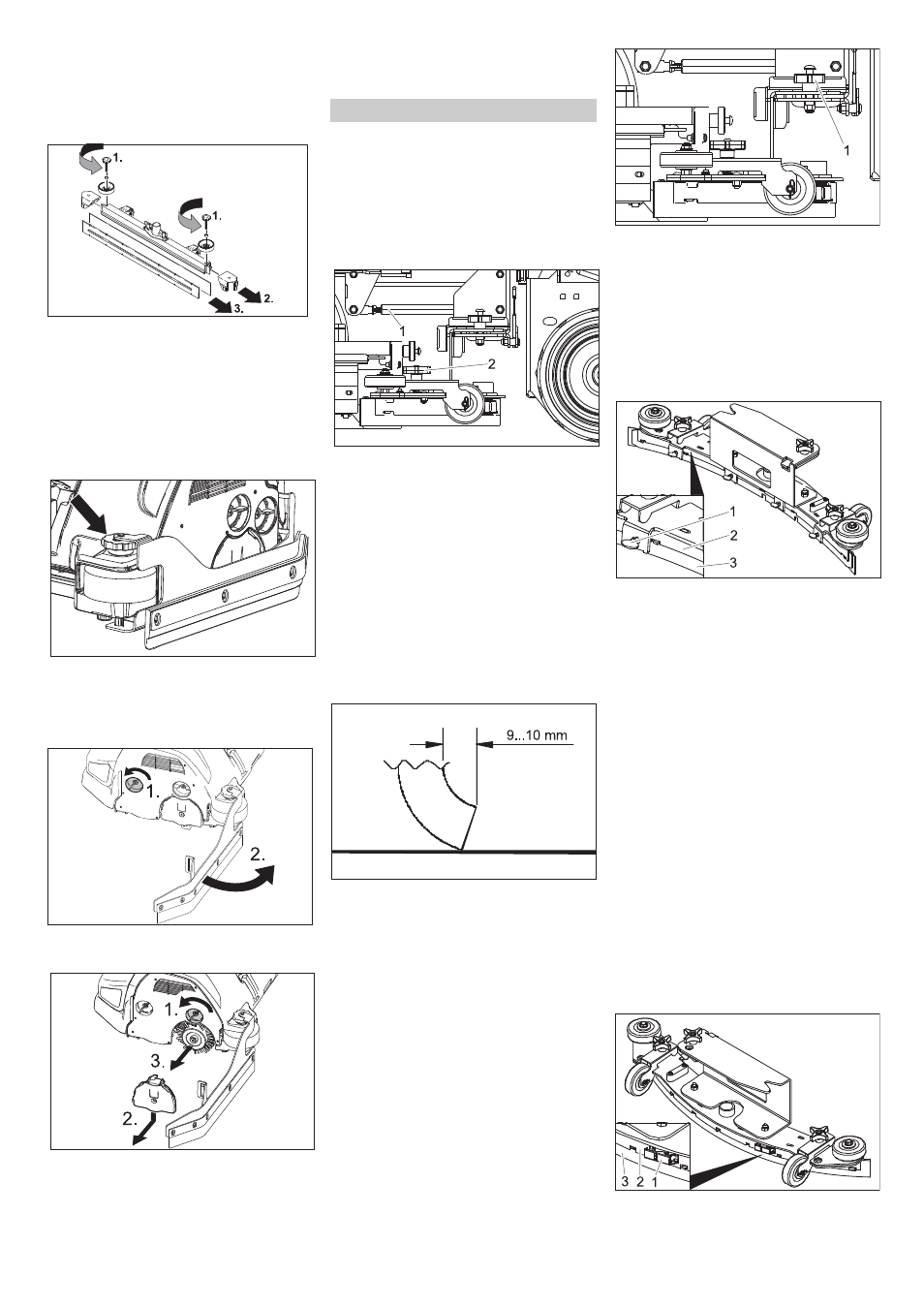

Î Sprostite krilate matice.
Î Snemite sesalni nosilec.
Î Odvijte zvezdaste ročaje.
Î Snemite plastične dele.
Î Izvlecite sesalne brisalce.
Î Sesalne nastavke obrnite ali vložite
nove sesalne nastavke.
Î Nataknite plastične dele.
Î Privijte zvezdaste ročaje in jih
zategnite.
Î Izberite razdaljo brizgalne zaščite do tal
z obračanjem nastavitvenega kolesa.
Î Dvignite čistilno glavo.
Î Odprite blokado bizgalne zaščite.
Î Brizgalno zaščito zasukajte na stran.
Î Sprostite blokado ležajnega pokrova.
Î Ležajni pokrov pritisnite navzdol in
snemite.
Î Izvlecite krtačni valj.
Î Vstavite nov krtačni valj.
Î Ležajni pokrov ponovno pritrdite v
obratnem vrstnem redu.
Î Postopek ponovite na drugi strani.
Î Stroj zapeljite na gladko površino.
Î Spustite sesalni stolp.
Î Peljite najmanj 60 cm naprej.
Î Ustavite stroj in ključno stikalo obrnite
na „0“ in izvlecite ključ. Pazite na to, da
se stroj ne zapelje nazaj.
1 Nastavitev naklona
2 Križno držalo vodoravna naravnanost
-
Î
Sesalni nosilec z obemi krićnimi držali
naravnajte tako, da je zadnji sesalni
nastavek na obeh straneh sesalnega
nosilca enakomerno (simetrično glede
na sredino) upognjen nazaj.
Î Nastavitev naklona nastavite tako, da je
zadnji sesalni nastavek po celotni
dolžini upognjen enako daleč nazaj.
Î Za preverjanje nastavitve zapeljite
vsakič 60 cm naprej in preverite učinek
nove nastavitve.
Î Sesalni nosilec z istočasnim zasukom
obeh križnih držal nastavite tako, da je
zadnji sesalni nastavek upognjen 9 do
10 mm nazaj.
V smeri urinega kazalca: Upogibanje se
zmanjša.
V nasprotni smeri od urinega kazalca:
Upogibanje se poveča.
Î Za preverjanje nastavitve zapeljite
vsakič 60 cm naprej in preverite učinek
nove nastavitve.
Î Dvignite sesalni nosilec.
Î Ključno stikalo obrnite na „0“ in izvlecite
ključ.
Î Sesalno cev snemite s sesalnega
nosilca.
1 Križno držalo pritrditve sesalnega
nosilca
Î Sprostite križno držalo za pritrditev
sesalnega nosilca in sesalni nosilec
stransko izvlecite.
Î Odstranite sesalni nosilec.
1 Krilati vijak
2 Pritisna plošča
3 Sesalni nastavek
Î Sprostite krilate vijake.
Î Odstranite pritisno ploščo.
Î Snemite sesalni nastavek.
Napotek
Sesalni nastavek se lahko 3 krat obrne,
dokler niso vsi robovi obrabljeni. Nato je
potreben nov sesalni nastavek.
Î
Sesalni nastavek obrnite ali zamenjajte
in ponovno vložite v sesalni nosilec in
naravnajte.
Î Pritisno ploščo ponovno vstavite.
Î Najprej privijte srednji krilati vijak.
Pazite na to, da pritisna plošča trdno
prilega na sesalni nastavek.
Î Privijte ostale krilate vijake.
Î Odstranite sesalni nosilec.
1 Napenjalno zapiralo
2 Napenjalni trak
3 Sesalni nastavek
Obrnitev ali zamenjava sesalnih
nastavkov
Nastavitev brizgalne zaščite
Zamenjava krtačnih valjaev
Vzdrževalna dela BD 60/95 RS
Nastavitev sesalnega nosilca
Odstranitev sesalnega nosilca
Obračanje/menjava sprednjega
sesalnega nastavka
Obračanje/menjava zadnjega sesalnega
nastavka
198 SL
