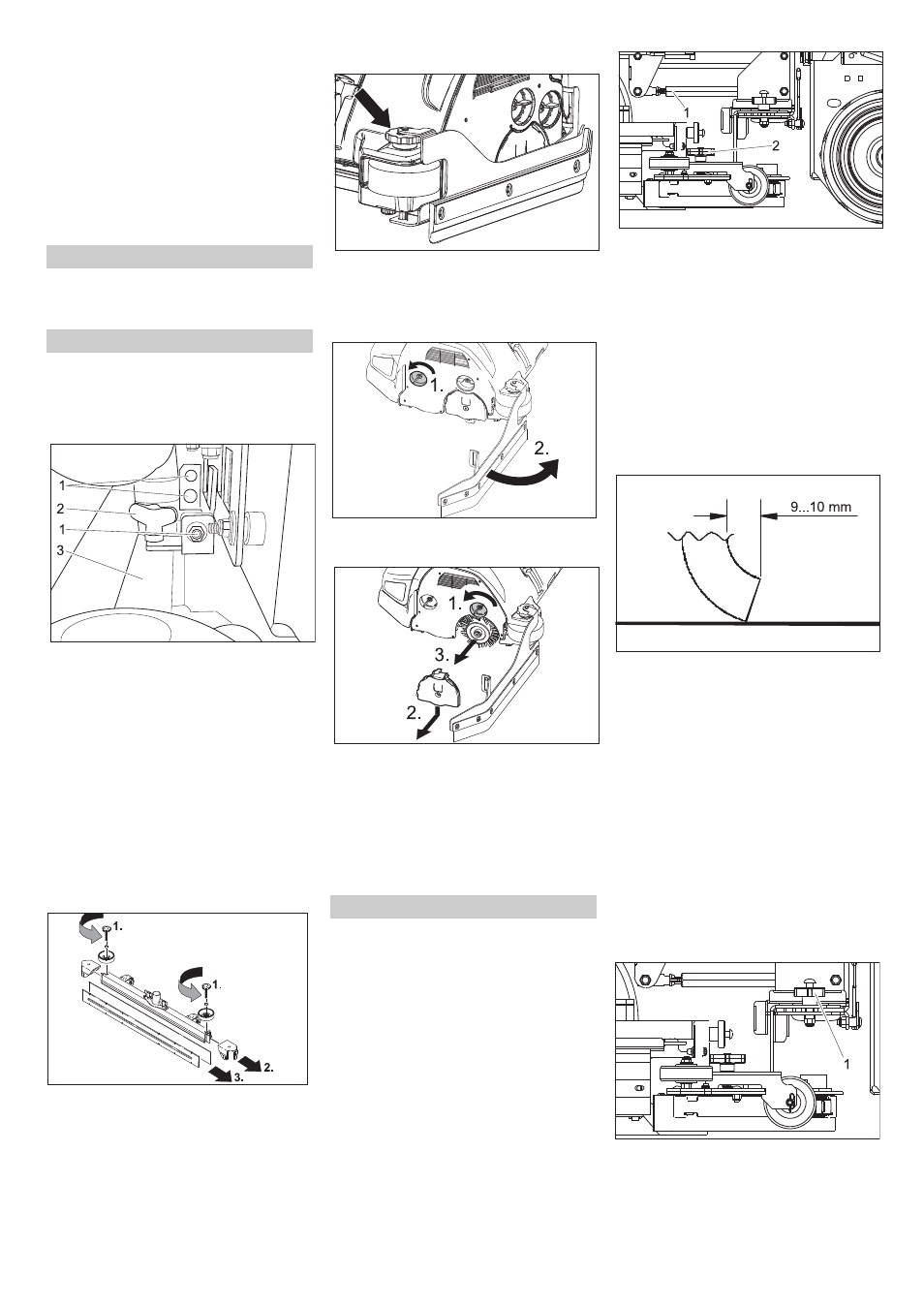

- 7
Î Provjerite pozicijsku kočnicu. *
Î Očistite dizač usisne konzole.
Î Očistite zglobove na ovjesu usisne
konzole i na bloku čistača.
Î Provjerite pohabanost ugljenih četkica i
komutatora svih motora. *
Î Provjerite stezače upravljačkih lanaca.
*
* Obavlja servisna služba.
Radi osiguranja pouzdanog rada stroja
možete s nadležnim prodajnim uredom
Kärcher sklopiti ugovor o servisiranju.
Ako je rezultat usisavanja
nezadovoljavajući, moguće je promijeniti
nagib ravne usisne konzole.
1 Vijak, nagib usisne konzole
2 Leptir matica, pričvršćenje usisne
konzole
3 Usisna konzola
Î Radi podešavanja nagiba usisne
konzole otpustite sva tri vijka.
Î Podesite nagib.
Î Zavijte vijke.
Î Otpustite leptir matice.
Î Skinite usisnu konzolu.
Î Odvijte zvjezdaste pričvrsnike.
Î Skinite plastične dijelove.
Î Skinite gumice za usisavanje
prljavštine.
Î Gumice prevrnite naopako ili umetnite
nove.
Î Nataknite plastične dijelove.
Î Umetnite i zategnite zvjezdaste
pričvrsnike.
Î Namjestite razmak zaštite od prskanja
od tla okretanjem kotačića za ugađanje.
Î Podignite blok čistača.
Î Otvorite zapor zaštite od prskanja.
Î Zakrenite zaštitu od prskanja u stranu.
Î Otpustite zapor poklopca ležaja.
Î Poklopac ležaja pritisnite prema dolje i
skinite.
Î Izvucite valjkastu četku.
Î Umetnite novu valjkastu četku.
Î Poklopac ležaja ponovo pričvrstite
obrnutim redoslijedom.
Î Postupak ponovite na suprotnoj strani.
Î Uređaj postavite na ravnu podlogu.
Î Spustite usisnu konzolu.
Î Pomaknite uređaj najmanje 60 cm
prema naprijed.
Î Zaustavite uređaj pa okrenite prekidač
s ključem u položaj "0" i izvucite ključ.
Pazite da se uređaj pritom ne zakotrlja
unatrag.
1 Podešavanje nagiba
2 Križni držač, vodoravno
-
Î
Križnim držačima usmjerite usisnu
konzolu tako da stražnja gumica za
usisavanje na obje strane usisne konzole
bude ravnomjerno (simetrično u odnosu
na sredinu) zakrivljena prema natrag.
Î Podesite nagib tako da stražnja gumica
za usisavanje bude po čitavoj duljini u
istoj mjeri zakrivljena prema natrag.
Î Za provjeru podešenosti pomaknite
uređaj za 60 cm prema naprijed i
ispitajte efekt podešavanja.
Î Istovremenim okretanjem oba križna
držača podesite usisnu konzolu tako da
stražnja gumica za usisavanje bude
zakrivljena prema natrag za 9 do 10
mm.
U smjeru kazaljke sata: zakrivljenost se
smanjuje.
Suprotno smjeru kazaljke sata:
zakrivljenost se povećava.
Î Za provjeru podešenosti pomaknite
uređaj za 60 cm prema naprijed i
ispitajte efekt podešavanja.
Î Nadignite usisnu konzolu.
Î Prekidač s ključem okrenite u položaj
"0" i izvucite ključ.
Î Skinite usisno crijevo s usisne konzole.
1 Križni držač za pričvršćenje usisne
konzole
Î Otpustite križni držač za pričvršćenje
usisne konzole i izvucite usisnu konzolu
u stranu.
Svakih 200 sati rada
Ugovor o servisiranju
Radovi na održavanju B 95 RS
Podešavanje nagiba usisne konzole
Prevrtanje ili zamjena gumica za
usisavanje prljavštine
Namještanje zaštite od prskanja
Zamjena valjkaste četke
Radovi na održavanju BD 60/95 RS
Podešavanje usisne konzole
Vađenje usisne konzole
246 HR
