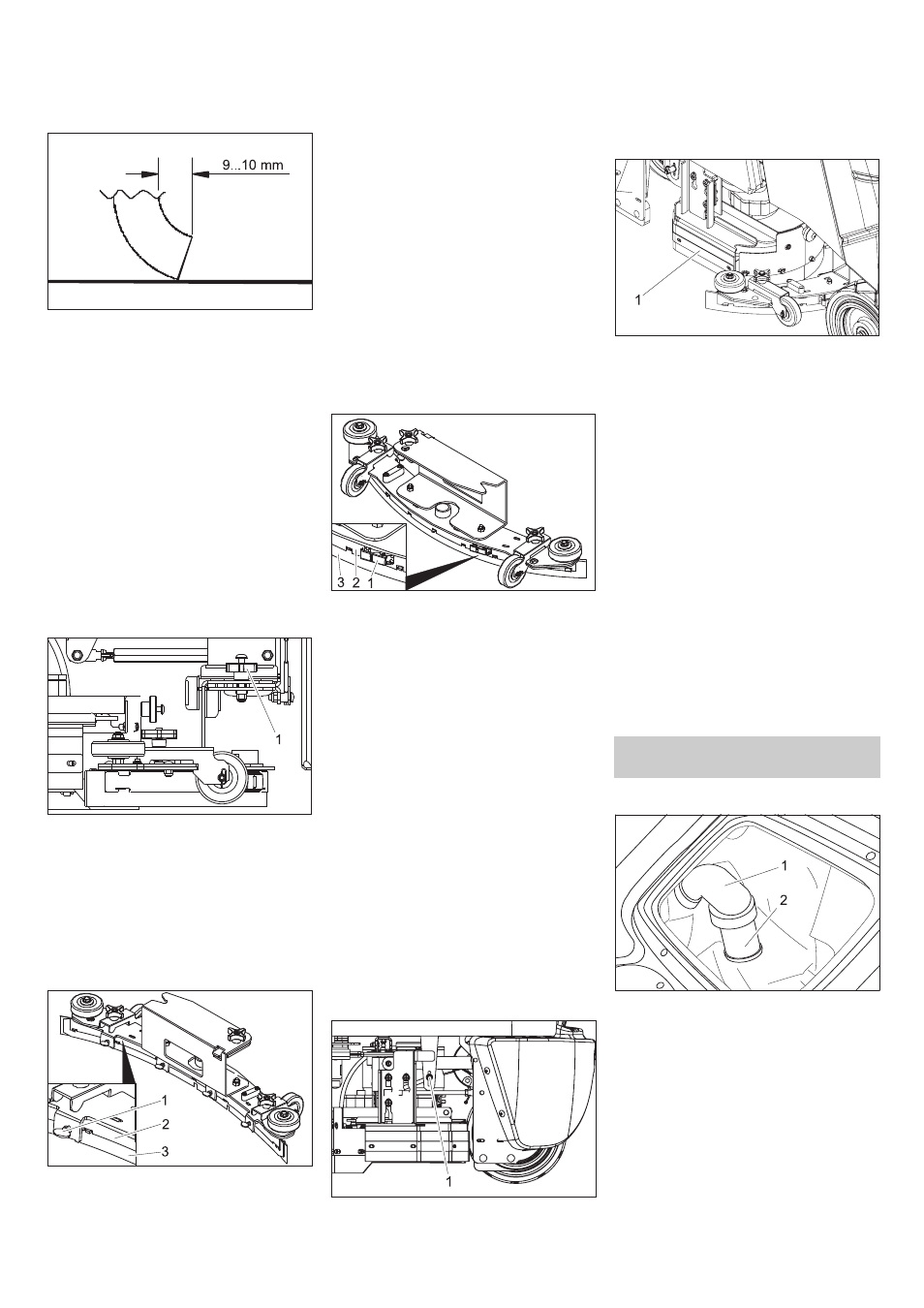

Karcher B 95 RS Bp wet - Manual (Page 33)

- 8
bée de manière uniforme vers l'arrière
sur toute la longueur.
Î Pour contrôler le réglage, avancer de
60 cm vers l'avant et vérifier l'effet du
nouveau réglage.
Î Régler la barre d'aspiration en tournant
simultanément les deux écrous à croi-
sillon de telle manière que la lèvre d'as-
piration postérieure soit courbée de 9 à
10 mm vers l'arrière.
Dans le sens des aiguilles d'une montre : la
courbure est réduite.
En sens inverse à celui des aiguilles d'une
montre : la courbure est augmentée.
Î Pour contrôler le réglage, avancer de
60 cm vers l'avant et vérifier l'effet du
nouveau réglage.
Î Soulever la barre d'aspiration.
Î Positionner l'interrupteur à clé sur "0" et
retirer la clй.
О Retirer le tuyau d'aspiration de la bare
d'aspiration.
1 Ecrou à croisillon de fixation de barre
d'aspiration
Î Desserrer l'écrou à croisillon de fixation
de l'arbre d'aspiration et retirer la barre
d'aspiration par le côté.
Î Démonter la barre d'aspiration.
1 Vis papillon
2 Plateau presseur
3 Lèvre d'aspiration
Î Desserrer les vis papillon.
Î Enlever le plateau presseur.
Î Sortir la lèvre d'aspiration.
Remarque
La lèvre d'aspiration peut être tournée 3
fois jusqu'à ce que toutes les arêtes soient
usées. Une nouvelle lèvre d'aspiration est
alors nécessaire.
Î Retourner la lèvre d'aspiration ou la
remplacer puis la remettre en place
dans la barre d'aspiration et l'orienter.
Î Poser de nouveau le plateau presseur.
Î Serrer en premier la vis papillon centra-
le. Veiller que le plateau presseur repo-
se fermement sur la lèvre d'aspiration.
Î Serrer les autres vis papillon.
Î Démonter la barre d'aspiration.
1 Tendeur
2 Sangle de séparation
3 Lèvre d'aspiration
Î Ouvrir le tendeur et ôter la sangle de
séparation.
Î Sortir la lèvre d'aspiration.
Remarque
La lèvre d'aspiration peut être tournée 3
fois jusqu'à ce que toutes les arêtes soient
usées. Une nouvelle lèvre d'aspiration est
alors nécessaire.
Î Retourner la lèvre d'aspiration ou la
remplacer puis la remettre en place
dans la barre d'aspiration et l'orienter.
Î Mettre la sangle de séparation en place
et fermer le tendeur. La tension doit être
telle que la lèvre d'aspiration est main-
tenue droite sans formation de plus.
Régler éventuellement le tendeur.
Î Abaisser la tête de nettoyage.
Î Positionner l'interrupteur à clé sur "0" et
retirer la clé.
1 Butée
Î Desserrer la butée et la régler de telle
manière que l'arête inférieure de la pro-
tection anti-éclaboussures se trouve à
3 mm du sol.
Î Serrer la butée.
1 protection anti-éclaboussures latérale
Î Relever la tête de nettoyage.
Î Positionner l'interrupteur à clé sur "0" et
retirer la clй.
О Lever la protection anti-éclaboussures
latérale et l'enlever par le côté.
Î Tourner le levier de déverrouillage du
disque-brosse dans le sens anti-horaire
- la brosse tombe vers le bas et peut
être retirée sous l'appareil.
Î Maintenir la nouvelle brosse sous la
tête de nettoyage.
Î Tourner le levier de déverrouillage du
disque-brosse dans le sens horaire et
pousser la brosse vers le haut.
Î Relâcher le levier de déverrouillage et
contrôler que la brosse est bien serrée.
Î Apporter de nouveau la protection con-
tre les éclaboussures.
Î Répéter le procédure à la côté que se
trouve en face.
1 Tube
2 Tamis avec flotteur sphérique
Î Nettoyer extérieurement le tamis et le
rincer.
Î Contrôler la mobilité du flotteur sphéri-
que.
En cas de fort encrassement :
Î maintenir le tube et désolidariser le ta-
mis du tube.
Î Nettoyer le tamis et la sphère.
Î Maintenir le tube et enficher de nou-
veau le tamis.
Démontage de la barre d'aspiration
Remplacer/retourner la lèvre d'aspira-
tion antérieure
Remplacer/retourner la lèvre d'aspira-
tion postérieure
Régler le bouclier anti-projection.
Remplacement des disques-brosses
Travaux de maintenance pour tou-
tes les variantes
Nettoyage du flotteur
33 FR
