Karcher B 95 RS Bp wet - Manual (Page 125)

- 7

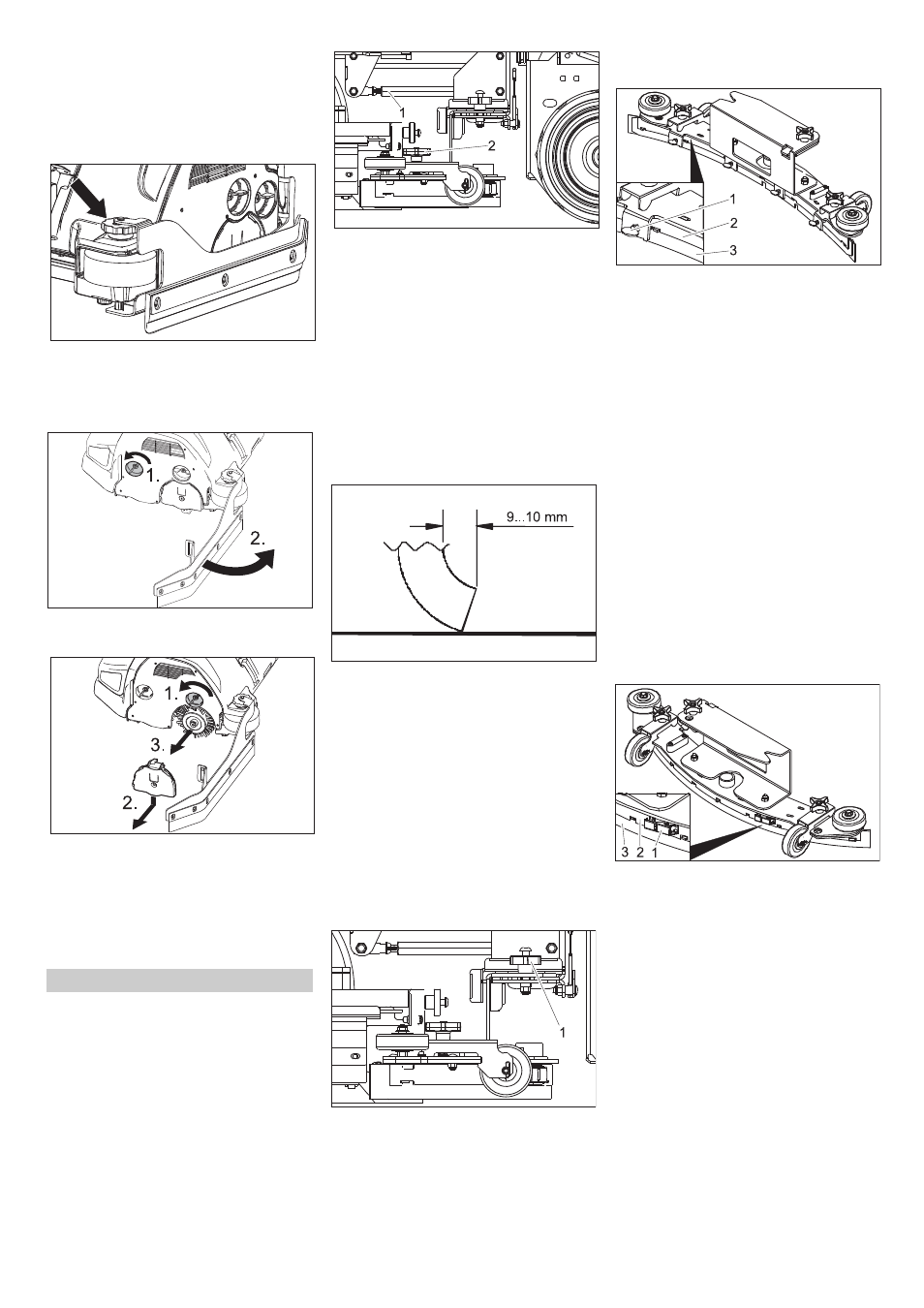

Î Käännä imuhuulet tai työnnä uudet
imuhuulet sisään.
Î Työnnä muoviosat takaisin paikalleen.
Î Kierrä tähtikahvat paikalleen ja kiristä
ne.
Î Säädä roiskesuojan etäisyys lattiasta
säätöpyörää kiertämällä.
Î Nosta puhdistuspää.
Î Avaa roiskesuojan lukitus.
Î Käännä roiskesuoja sivulle.
Î Irrota laakerinkannen lukitus.
Î Paina laakerinkansi alas ja vedä irti.
Î Vedä harjatela ulos.
Î Aseta uusi harjatela paikalleen
Î Kiinnitä laakerikansi päinvastaisessa
järjestyksessä.
Î Toista vaihe vastakkaisella sivulla.
Î Aja laite tasaiselle pinnalle.
Î Laske imupalkki alas.
Î Aja vähintään 60 cm eteenpäin.
Î Pysätä laite ja kierrä avainkytkin asen-
toon "0" ja vedä avain irti. Varmistaudu,
että laite ei pääse liikkumaan taakse-
päin.
1 Kallistuksensäätö
2 Vaakasuoran suunnan ristikahva
-
Î Säädä imukalkin kallistusta ristikahvoil-
la siten, että taaimmanen imuhuuli on
imupalkin kummallakin sivulla samassa
määrin (symmetrisesti keskustaan näh-
den) taipuneena taaksepäin.
Î Säädä kaltevuus siten, että taaimmai-
nen imuhuuli on koko pituudeltaan sa-
massa tavalla taipuneena taaksepäin.
Î Tarkasta säätö ajamalla kulloinkin 60
cm eteenpäin ja tarkasta uuden säädön
säädön vaikutus.
Î Säädä imupalkkia kiertämällä samaan
aikaan kumpaakin ristikahvaa siten,
että taaempi imuhuuli on taipuneena 9 -
10 mm taaksepäin.
Myötäpäivään: Taipuma pienenee.
Vastapäivään: Taipuma suurenee.
Î Tarkasta säätö ajamalla kulloinkin 60
cm eteenpäin ja tarkasta uuden säädön
säädön vaikutus.
Î Nosta imupalkki.
Î Kierrä avainkytkin asentoon "0" ja vedä
avain irti.
Î Vedä imuletku irti imupalkista.
1 Imupalkin ristipääkahva
Î Irrota imupalkin kiinnityksen ristikahvat
ja vedä imupalkki sivuttain ulos.
Î Irrota imupalkki.
1 Siipiruuvi
2 Painelevy
3 Imuhuuli
Î Irrota siipiruuvit.
Î Poista painelevy.
Î Poista imuhuuli.
Ohje
Imuhuuli voidaan kääntää 3 kertaa, kunnes
kaikki reunat ovat kuluneet. Sitten tarvitaan
uusi imuhuuli.
Î Käännä imuhuuli tai korvaa se uudella
ja aseta takaisin paikalleen ja säädä oi-
keaan asentoon.
Î Aseta painelevy takaisin paikalleen.
Î Kiristä ensin keskimmäinen siipiruuvi.
Huomioi, että painelevy painaa imu-
huulta kunnolla koko pituudella.
Î Kiristä loput siipiruuvit.
Î Irrota imupalkki.
1 Kiristyslukitus
2 Kiristysnauha
3 Imuhuuli
Î Avaa kiristyslukitus ja poista kiristys-
nauha,
Î Poista imuhuuli.
Ohje
Imuhuuli voidaan kääntää 3 kertaa, kunnes
kaikki reunat ovat kuluneet. Sitten tarvitaan
uusi imuhuuli.
Î Käännä imuhuuli tai korvaa se uudella
ja aseta takaisin paikalleen ja säädä oi-
keaan asentoon.
Î Aseta kiristysnauha paikalleen ja sulje
kiristyslukitus. Kiristyksen tulee olla
vain niin suuri, että imuhuuli pysyy suo-
rana paikallaan, ilman poimujen muo-
dostumista. Säädä kiristyslukitusta
tarvittaessa.
Roiskesuojan säätäminen
Harjatelojen vaihto
Huoltotyöt BD 60/95 RS
Imupalkin säätö
Imupalkin irrottaminen
Etummaisen imuhuulen kääntö/vaihto
Taaimmaisen imuhuulen kääntö/vaihto
125 FI
