- 8

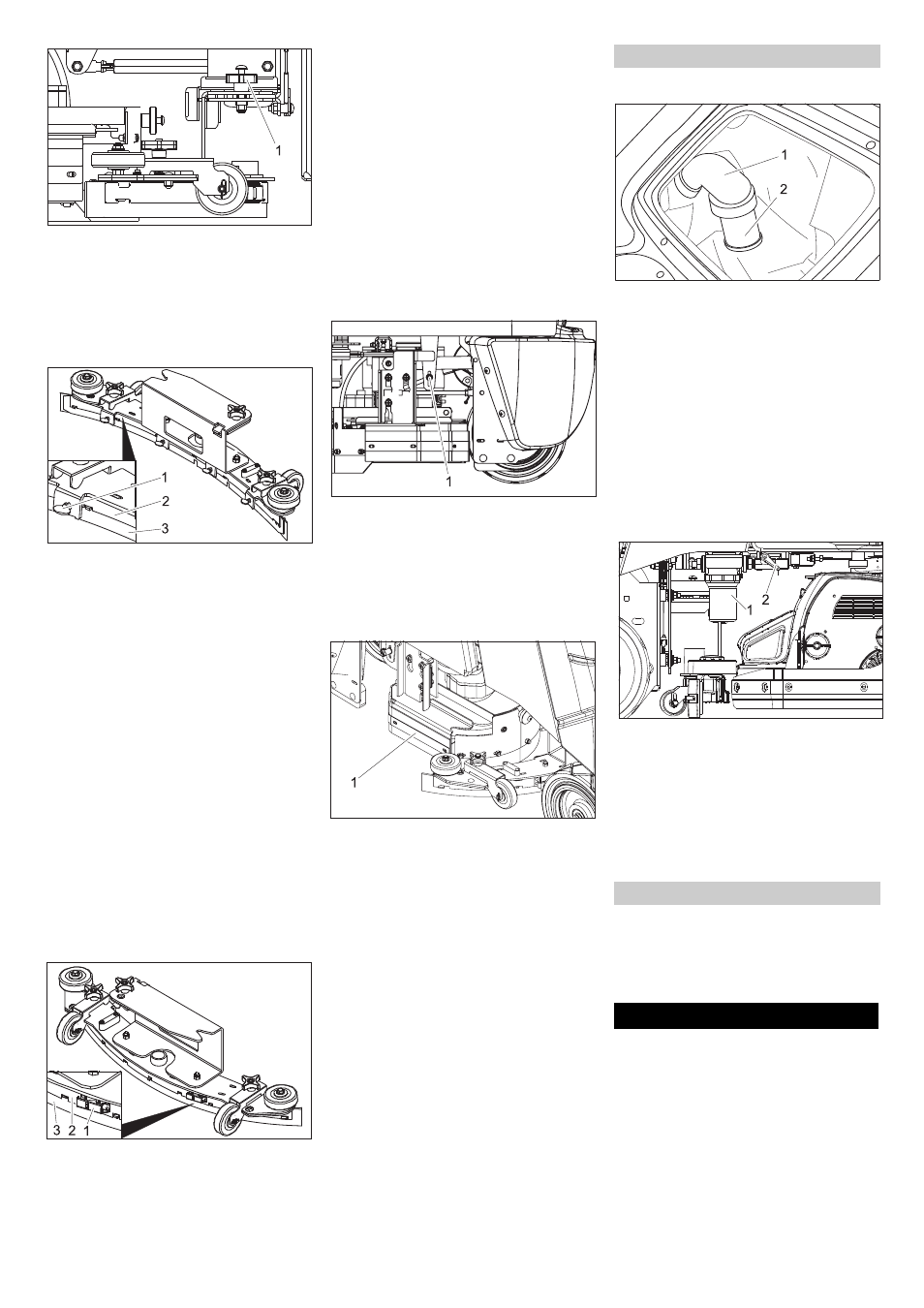

1 Kruisknop zuigbalkbevestiging
Î Kruisknop voor de zuigbalkbevestiging
loszetten en zuigbalk zijdelings eruit
trekken.
Î Zuigbalk demonteren.
1 Vleugelschroef
2 Drukplaat
3 Zuiglip
Î Vleugelschroeven loszetten.
Î Drukplaat verwijderen.
Î Zuiglip eruit nemen.
Waarschuwing
De zuiglip kan drie keer gedraaid worden
tot alle kanten versleten zijn. Daarna is een
nieuwe zuiglip nodig.
Î Zuiglip draaien of vervangen, opnieuw
in de zuigbalk leggen en uitrichten.
Î Drukplaat opnieuw aanbrengen.
Î Eerst de middenste vleugelschroef
aanspannen. Erop letten dat de druk-
plaat dicht tegen de zuiglip ligt.
Î Overige vleugelschroeven aanspan-
nen.
Î Zuigbalk demonteren.
1 Spansluiting
2 Klemband
3 Zuiglip
Î Spansluiting openen en klemband ver-
wijderen.
Î Zuiglip eruit nemen.
Waarschuwing
De zuiglip kan drie keer gedraaid worden
tot alle kanten versleten zijn. Daarna is een
nieuwe zuiglip nodig.
Î Zuiglip draaien of vervangen, opnieuw
in de zuigbalk leggen en uitrichten.
Î Klemband aanbrengen en spansluiting
sluiten. De spanning moet zo groot zijn
dat de zuiglip zonder kreukvorming
rechtgehouden wordt. Eventueel span-
sluiting bijregelen.
Î Reinigingskop laten zakken.1
Î Sleutelschakelaar op '0' draaien en
sleutel uittrekken.
1 Aanslag
Î aanslag lossen en zodanig instellen dat
de onderkant van de spatbescherming
3 mm van de bodem verwijderd is.
Î Aanslag aanspannen.
1 Zijdelingse spatbescherming
Î Reinigingskop omhoog zetten.
Î Sleutelschakelaar op '0' draaien en
sleutel uittrekken.
Î Zijdelingse spatbescherming optillen en
zijdelings wegnemen.
Î Ontgrendelhefboom van de schijfbor-
stel tegen de richting van de wijzers van
de klok draaien - de borstel valt naar
beneden en kan onder het apparaat
weggetrokken worden.
Î Nieuwe borstel onder de reinigingskop
houden.
Î Ontgrendelhefboom van de schijfbor-
stel in de richting van de wijzers van de
klok draaien en borstel naar omhoog
duwen.
Î Ontgrendelhefboom loslaten en borstel
controleren op stabiliteit.
Î Spatbescherming opnieuw aanbren-
gen.
Î Werkwijze aan de tegenoverliggende
kant herhalen.
1 Buis
2 Zeef met vlotterbal
Î Zeef aan de buitenkant reinigen en af-
spoelen.
Î Beweeglijkheid van de vlotterbal con-
troleren.
Bij sterke vervuiling:
Î buis vasthouden en zeef van de buis
trekken.
Î Zeef en bal reinigen.
Î Buis vasthouden en zeef opnieuw aan-
brengen.
1 Filter vers water
2 Afsluitventiel schoon water
Î Afsluitklep vers water sluiten.
Î Filterkopje eraf schroeven.
Î Filterinzet reinigen of - in geval van te
sterke vervuiling - vervangen.
Î Filterbeker opnieuw aanbrengen.
Î Afsluitventiel openen.
Bij kans op vorst:
Î De reservoirs voor schoon en vuil water
leegmaken.
Î Apparaat in een vorstvrije ruimte plaat-
sen.
ƽ
Gevaar
Verwondingsgevaar! Voor alle werkzaam-
heden aan het apparaat de sleutelschake-
laat op „0“ stellen en de sleutel uittrekken.
Accustekker uittrekken.
Instructie
Zuigturbine loopt na het uitschakelen na.
Onderhoudswerkzaamheden pas na het
nalopen van de zuigturbine uitvoeren.
Bij storingen die met behulp van deze tabel
niet opgelost kunnen worden de klanten-
dienst raadplegen.
Voorste zuiglip draaien / vervangen
Achterste zuiglip draaien / vervangen
Spatbescherming instellen
Schijfborstels vervangen
Onderhoudswerken alle varianten
Vlotter reinigen
Filter schoon water reinigen
Vorstbescherming
Storingen
