- 7

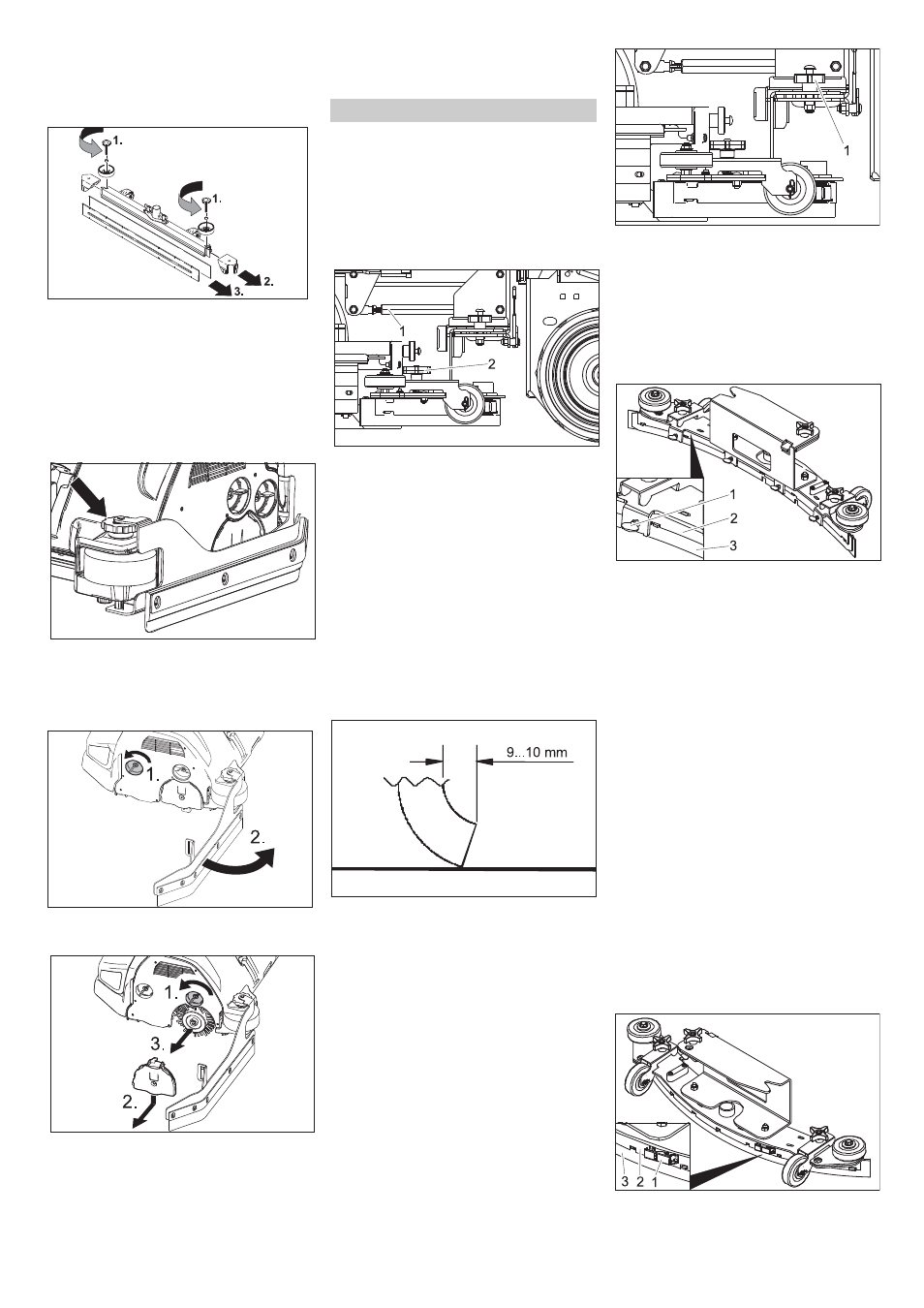

Î Vabastage tiibmutter.
Î Imivarb maha võtta.
Î Tähtnupud välja kruvida.
Î Tõmmake plastmassist osad maha.
Î Tõmmake imihuuled maha.
Î Pöörake imihuuled ümber või
paigaldage uued.
Î Lükake peale plastmassist osad.
Î Kruvige sisse tähtnupud ja keerake
kinni.
Î Keerake seaderatast ja valige
pritsmekaitse kaugust põrandast.
Î Tõstke puhastuspea üles.
Î Avage pritsmekaitse lukustus.
Î Lükake pritsmekaitse kõrvale.
Î Vabastage laagrikaane lukustus.
Î Suruge laagrikaant alla ja tõmmake
дra.
О Tõmmake harjavalts välja.
Î Pange kohale uus harjavalts.
Î Kinnitage laagri kaas uuesti
vastupidises järjekorras.
Î Korrake protsessi teisel küljel.
Î Sõitke seade siledale pinnale.
Î Langetage imiotsak alla.
Î Sõitke vähemalt 60 cm edasi.
Î Peatage seade ja keerake võtmelüliti
asendisse "0" ning tõmmake võti ära.
Jälgige, et masin tagasi ei veereks.
1 Kaldenurga reguleerimine
2 Horisontaalse asendi reguleerimise
käepide
-
Î Reguleerige imiotsakut mõlema
käepideme abil nii,et tagumine imihuul
mõlemal poolel oleks ühtlaselt
(keskkoha suhtes sümmeetriliselt) taga
kallutatud.
Î Reguleerige kaldenurka selliselt, et
tagumine imihuul oleks kogu pikkuses
ühekaugusele taga painutatud.
Î Seadistuse kontrollimiseks sõitke 60
cm edasi ja kontrollige uue seadistuse
toimet.
Î Keerake mõlemat nuppu samaaegselt
nii, et tagumine imihuul oleks 9 kuni 10
cm taha paindunud.
Päripäeva: läbipaine väiksem.
Vastupäeva: läbipaine suurem.
Î Seadistuse kontrollimiseks sõitke 60
cm edasi ja kontrollige uue seadistuse
toimet.
Î Tõstke imiotsak üles.
Î Keerake võtmelüliti asendisse "0" ja
tõmmake võti дra.
О Tõmmake imivoolik imotsakult maha.
1 Imiotsaku kinnituse ristkäepide
Î Vabastage imiotsaku kinnituse
ristkäepide ja tõmmake imiotsak
suunaga küljele välja.
Î Monteerige imiotsak maha.
1 Tiibkruvi
2 Surveplaat
3 Imihuul
Î Vabastage tiibkruvid.
Î Eemaldage surveplaat.
Î Võtke imihuul välja.
Märkus
Imihuult saab kasutada 3 korda, kuni kõik
servad on ära kulunud. Siis on vaja uut
imihuult.
Î Keerake imihuul teise asendisse või
vahetage välja ja pange uuesti
imiotsakusse ning seadke asend
õigeks.
Î Pange surveplaat uuesti kohale.
Î Kõigepealt keerake kinni keskmine
tiibkruvi. Jälgige, et surveplaat oleks
kindlalt vastu imihuult.
Î Keerake ülejäänud tiibkruvid kinni.
Î Monteerige imiotsak maha.
1 Pingutuslukk
2 Pingutusrihm
3 Imihuul
Pöörake imihuuli või vahetage välja
Pirtsmekaitse reguleerimine
Harjavaltside väljavahetamine
Hooldustööd BD 60/95 RS
Imiotsaku reguleerimine
Imiotsaku mahamonteerimine
Eesmise imihuule pööramine/
vahetamine
Tagumise imihuule pööramine/
vahetamine
