INSTALLATION GUIDE 7 ©2009-2010 HID Global Corporation. All rights reserved.
6404-901 B.0 RMK40, RMPK40
iCLASS
* 별도의 전원 공급 장치를 사용할 때 드레인 와이어는 “데이터 반환” 라인이 될 수 있습니다.
** multiCLASS(RP 리더기) 제외, 확장 모듈[ RS232, RS485, USB, UART to UART ]이 필요합니다.
GPIO는 General Purpose Input/Output(범용 입출력)을 의미합니다.
*** 탬퍼 출력. 활성화되면 출력은 접지에 동기화됩니다(기본값).
**** 리더기의 구성에 따라 달라집니다.
자세한 내용은 HTOG Wiegand 및 Clock-and-Data 구성을 참조하십시오.
피그테일 터미널 설명 피그테일 터미널 설명
노란색 P1-1 비퍼 입력 P2-7 ** GPIO1 (RS232-T /RS485-A / HADP-OSDP-A / USB-5V / UART-T)
오렌지색 P1-2 녹색(GRN) LED 입력 P2-6 ** GPIO2 (RS232-R / RS485-B / HADP-OSDP-B / USB-D+ / UART-R)
검정색 P1-3 접지(RTN) 보라색 P2-5 *** 오픈 콜렉터 출력
빨간색 P1-4 +VDC 흰색 P2-4 **** Wiegand Data 1 / Clock
드레인 P1-5 * 차폐 전선(SHLD) 녹색 P2-3 **** Wiegand Data 0 / Data
갈색 P1-6 빨간색 LED 입력 P2-2 ** GPIO3 (RS485-Z/USB-D-)
파란색 P1-7 입력 대기 P2-1 ** GPIO4 (RS485-Y)
* Отводящий провод может служить в качестве «минуса» для данных, если используется отдельный блок питания.
** За исключением multiCLASS (считыватели RP), требуется модуль расширения [ RS232, RS485, USB, UART – UART ]
GPIO означает «Вход-выход общего назначения».
*** Выход датчика вскрытия корпуса. После активации датчика выход замыкается на землю (по умолчанию).
**** Зависит от конфигурации считывателя.
Дополнительная информация приводится в руководстве по заказу изделий Wiegand и Clock-and-Data.
Гибкий вывод Клемма Описание Гибкий вывод Клемма Описание
Желтый P1-1 Вход для звукового сигнала P2-7 ** GPIO1 (RS232-T / RS485-A / HADP-OSDP-A / USB-5V / UART-T)
Оранжевый P1-2 Зеленый светодиод (GRN) – вход P2-6 ** GPIO2 (RS232-R / RS485-B / HADP-OSDP-B / USB-D+ / UART-R)
Черный P1-3 Земля (минус) Фиолетовый P2-5 *** Выход «открытый коллектор»
Красный P1-4 + В пост. тока Белый P2-4 **** Wiegand Данные 1 / Время
Отвод P1-5 * Экран (SHLD) Зеленый P2-3 **** Wiegand Данные 0 / Данные
Коричневый P1-6 Красный светодиод – вход P2-2 ** GPIO3 (RS485-Z/USB-D-)
Синий P1-7 Ввод задержки P2-1 ** GPIO4 (RS485-Y)

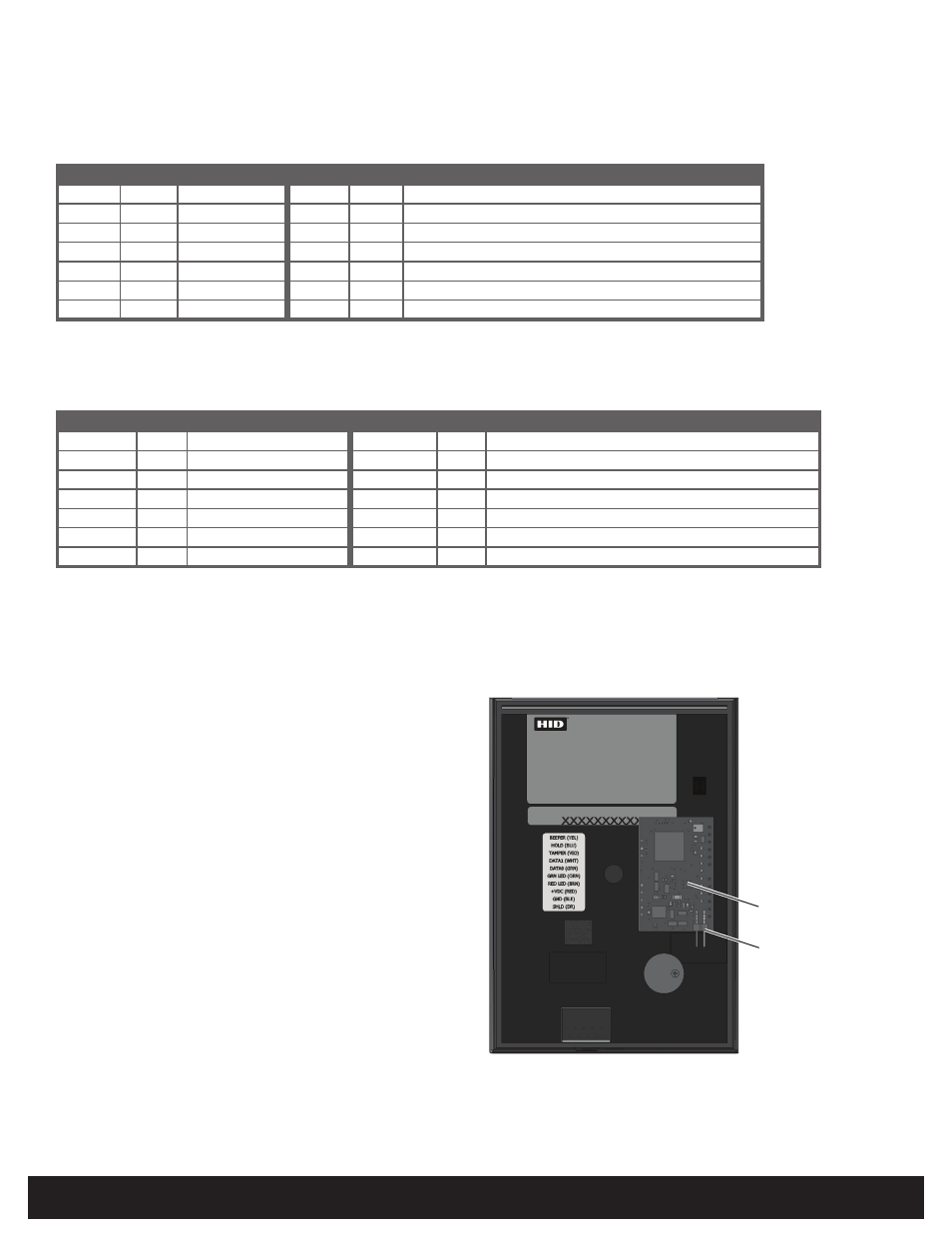

Attach wire from the multiCLASS Magnetic Stripe reader
to the iCLASS Keypad reader connector.
Note: Connect cable in either orientation.
Connector
Module
