PORTUGUES 78

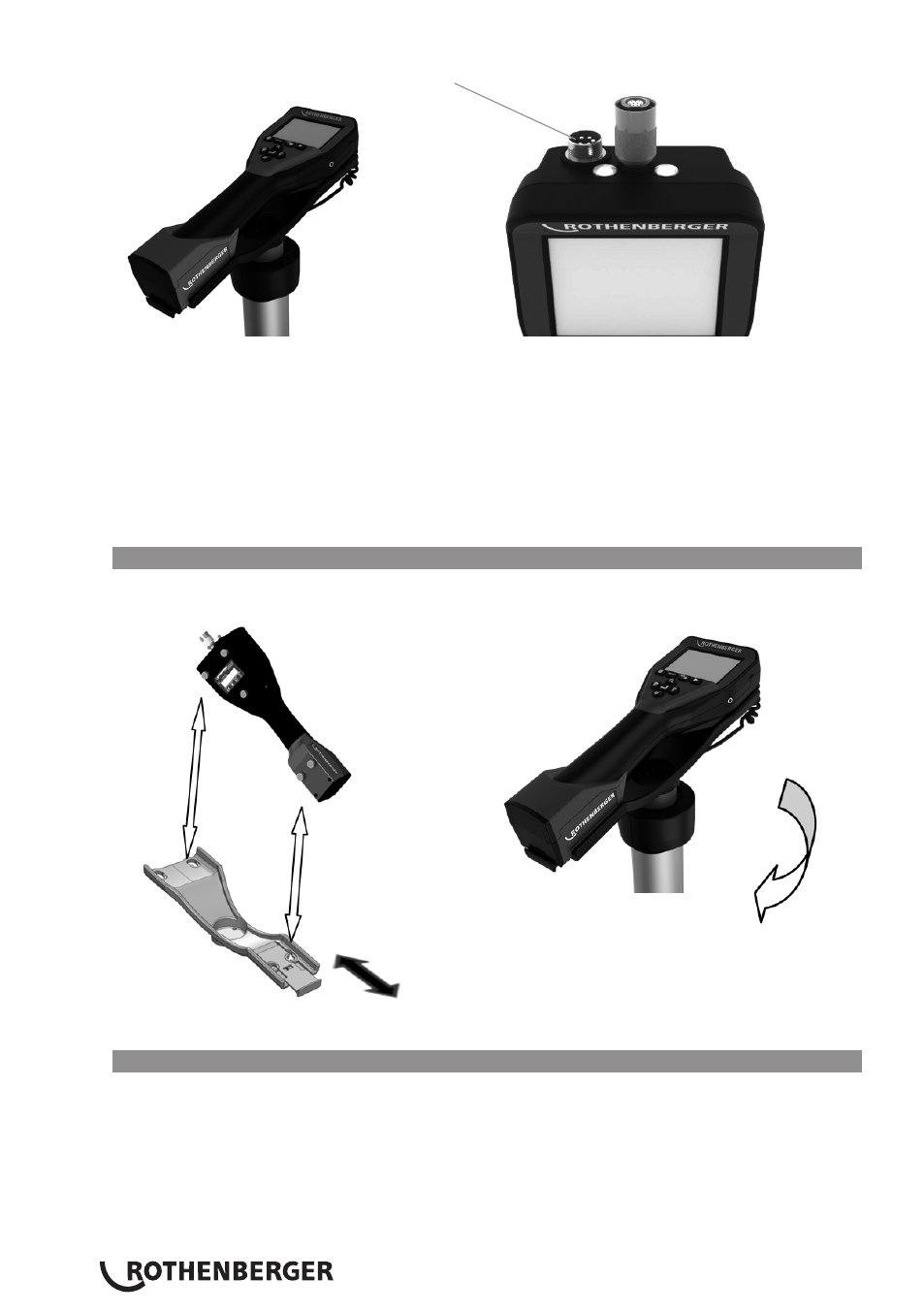

Ranhura para o conector estilo B
Figura 3- Ligações do cabo (Conector estilo B, prateado)
OBSERVAÇÃO: O Conector estilo B é utilizado para fixar versões anteriores do Cabo do gerador
de imagens ROSCOPE.
Estão disponíveis extensões de 1,8 m apenas para o gerador de imagens do Conector A, que per-
mitem aumentar o comprimento do cabo até 9 m de comprimento. Para instalar uma extensão,
retire primeiro o cabo do gerador de imagens do dispositivo portátil, desapertando a porca
serrilhada. Ligue a(s) extensão(ões) ao dispositivo portátil, tal como descrito acima (Figura 2). A
extremidade em forma de chave do cabo principal do gerador de imagens é ligada à extremidade
ranhurada da extensão.
3.4 Instalação do Modul ROLOC PLUS
A Figura 4 mostra o procedimento necessário para a instalação do dispositivo portátil ROSCOPE
1000/i2000 no suporte de montagem em qualquer um dos Modul ROLOC PLUS (detector de fios).
Rode a unidade portátil para a posição pre-
tendida quando a remover do estojo e
rode-a novamente para a posição original
para armazená-la de novo no estojo.
Figura 4 - Instalação do equipamento portátil ROSCOPE 1000/i2000 no suporte do montagem
3.5 Inspecção das ferramentas
1. Mantenha os conectores limpos
2. Inspeccione a bateria para verificar a presença de sinais de desgaste ou danos
3. Inspeccione o carregador da bateria para verificar a presença de sinais de desgaste ou danos
4. Limpe quaisquer contaminantes estranhos (gordura, sujidade, óleo ou águas residuais) do
dispositivo. O vidro do gerador de imagens não deve apresentar quaisquer resíduos para
garantir um excelente desempenho.
5. Tenha em conta todos os avisos afixados na etiqueta, tal como indicado na Figura 5.
