FRANÇAIS 29
REMARQUE IMPORTANTE: Il est toujours recommandé de con-
tacter la société de fourniture de services locale (AVANT DE
CREUSER) pour vérifier la position de toute ligne électrique ou
conduite de gaz souterraine potentiellement dangereuse.
VEUILLEZ NOTER: Que les conduites ne transmettent pas toutes un
signal approprié pouvant être détecté par un traceur de conduite
comme celui-ci et d’autres conduites (par ex. conduites de gaz) ne
possèdent aucune charge électrique quelle qu’elle soit. Cet outil ne
doit pas remplacer un protocole de sécurité standard. Contactez
toujours votre société de fourniture de services locale avant
de creuser pour éviter les erreurs dangereuses voire fatales!
3.2 Equipement Standard
Le ROLOC PLUS (Nº 1500000057) est fourni avec les éléments suivants (Figure 1):
- Module ROLOC PLUS (ROSCOPE 1000/i2000 vendu à part)
- Manuel
- Coffret moulé

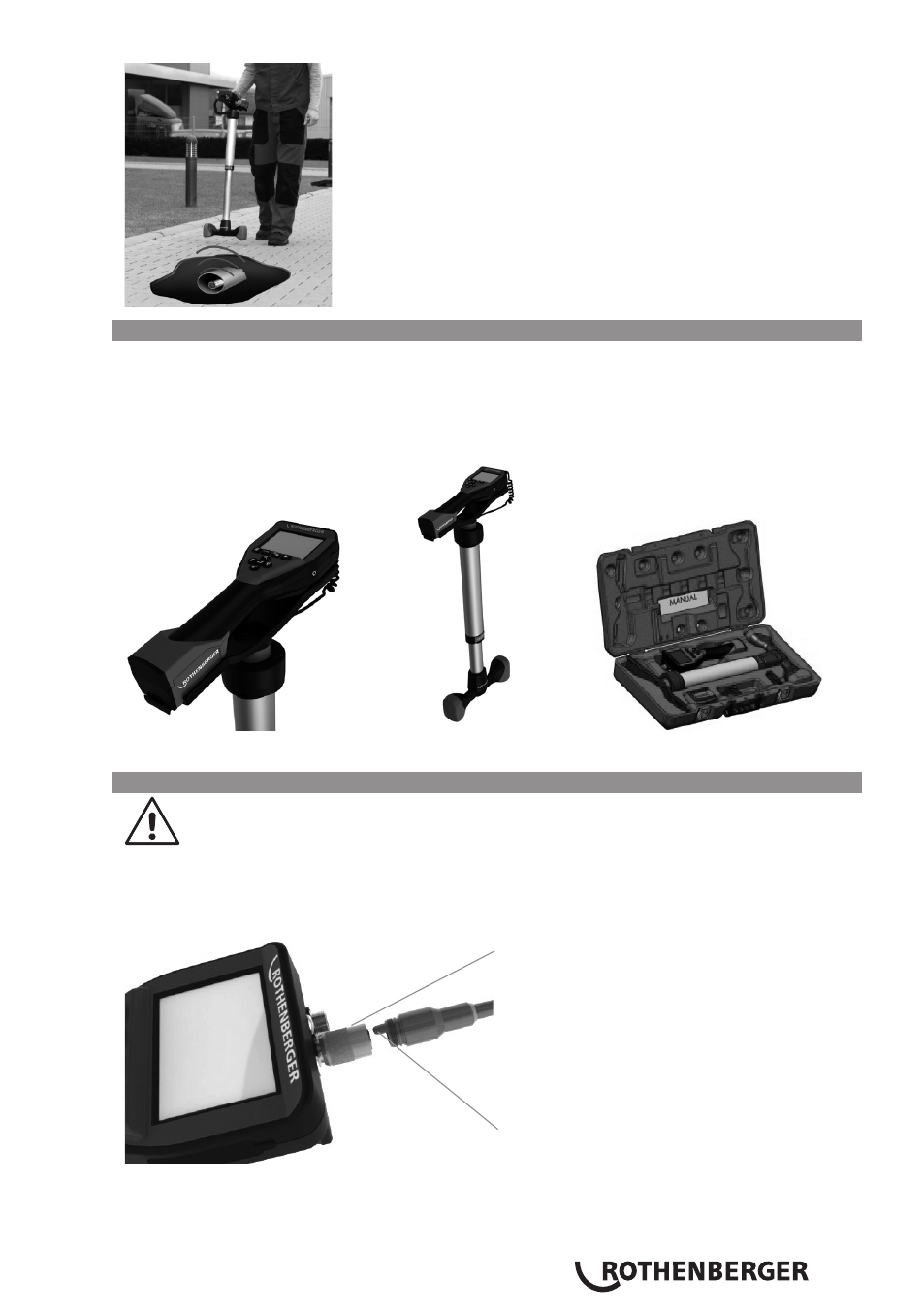

Figure 1 – ROLOC PLUS (Nº 1500000057) Composants du système
3.3 Installation de l‘imageur de ROSCOPE ou module ROLOC PLUS
Un seul appareil d‘imagerie doit être relié à l‘unité à la fois. Assurez-vous toujours que
l‘appareil est hors tension lors de l‘installation ou du retrait d‘un imageur.
Pour utiliser l‘appareil d‘inspection ROSCOPE 1000/i2000, le câble tête de la caméra doit être
connecté à l‘appareil de poche. Pour brancher le câble à l‘appareil de poche, assurez-vous que la
clé et la fente (Figure 2 et 3) sont correctement alignées. Une fois qu‘ils sont alignés, serrez à la
main l‘écrou moleté pour tenir la connexion en place.
Fent
Fiche
Figure 2 - Connexions des câbles (type de connecteur A Couleur, Noir)
NOTE: Identique pour la tête de visualisation ROSCOPE 1000/i2000 imager et pour le Module
ROLOC PLUS.
