ΕΛΛΗΝΙΚΑ 180
Θάμνος
Βύσμα

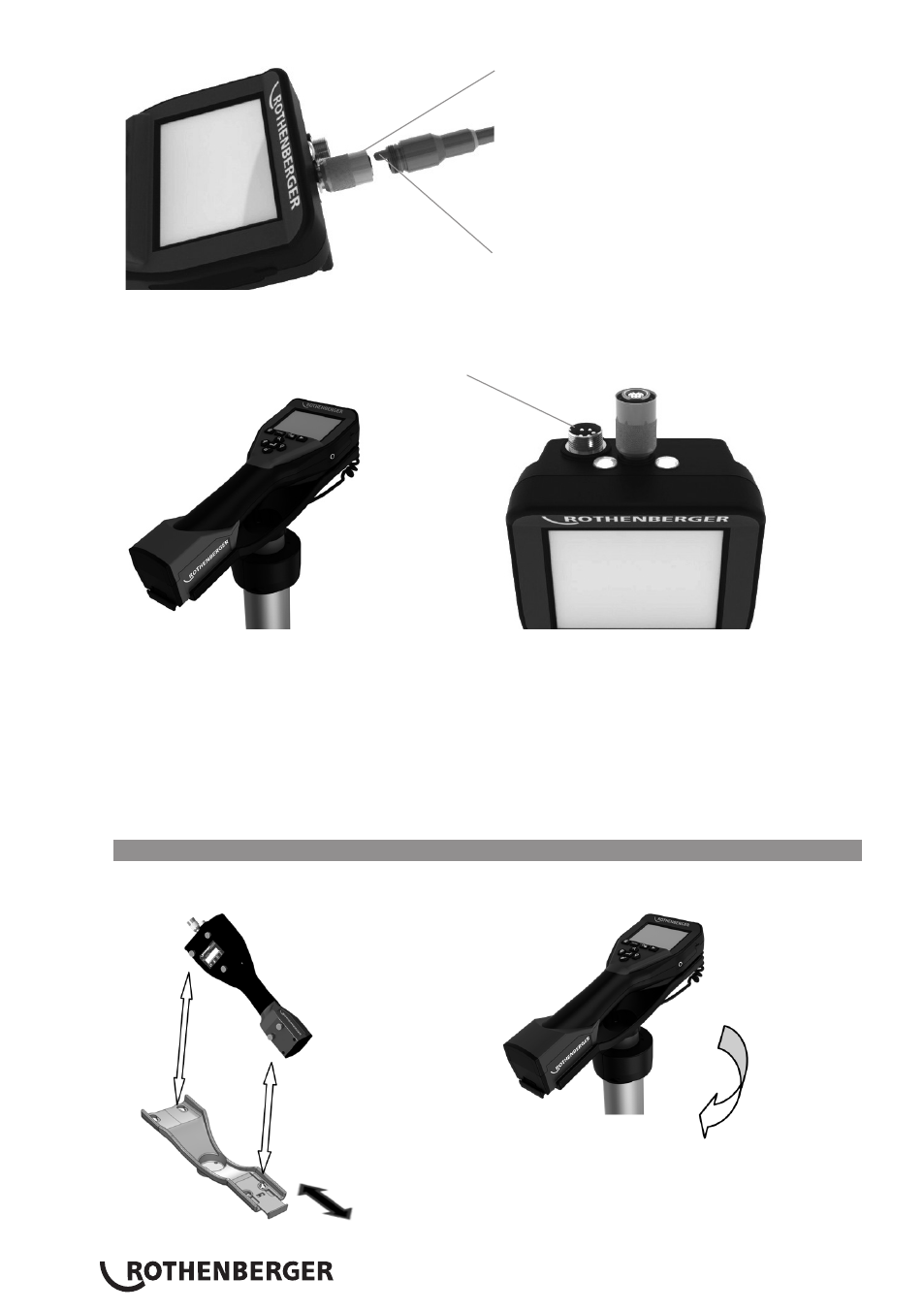

Εικόνα 2 - Συνδέσεις καλωδίου (σύνδεσμος τύπου A, μαύρο χρώμα)
ΣΗΜΕΙΩΣΗ: Ίδιες για απεικονιστή του ROSCOPE 1000/i2000 και Module ROLOC PLUS.
Εγκοπή για σύνδεσμο τ
Εικόνα 3- Συνδέσεις καλωδίου (σύνδεσμος τύπου B, ασημί χρώμα)
ΣΗΜΕΙΩΣΗ: Ο σύνδεσμος τύπου B χρησιμοποιείται για τη σύνδεση προηγούμενων εκδόσεων
του καλωδίου απεικόνισης ROSCOPE.
Διατίθενται επεκτάσεις καλωδίου 1,8 m (4’), για το σύνδεσμο τύπου Α, για να αυξήσετε το
μήκος του καλωδίου σας έως και στα 9 m (35’). Για να τοποθετήσετε ένα καλώδιο επέκτασης,
πρώτα αφαιρέστε το καλώδιο της μονάδας απεικόνισης από τη μονάδα χειρός ξεσφίγγοντας το
παξιμάδι με τις ραβδώσεις. Συνδέστε την επέκταση (τις επεκτάσεις) στη μονάδα χειρός όπως
περιγράφηκε πιο πάνω (Εικόνα 2). Το άκρο με κλειδί του καλωδίου κεφαλής απεικόνισης
συνδέεται στο άκρο με εγκοπή του καλωδίου επέκτασης.
3.4 Για εγκατάσταση της μονάδας
Η εικόνα 4 δείχνει τη διαδικασία εγκατάστασης της μονάδας χειρός ROSCOPE 1000/i2000 στη
βάση στερέωσης πάνω σε οποιαδήποτε μονάδα ROLOC PLUS (ανιχνευτή γραμμών).
Περιστρέψτε τη συσκευή χειρός στη θέση
της όταν την αφαιρείτε από τη θήκη και
πάλι στην αρχική θέση για να την
αποθηκεύσετε πάλι στη θήκη.
Εικόνα 4 - Εγκατάσταση της μονάδας χειρός ROSCOPE 1000/i2000 στη βάση στερέωσης
