ESPAÑOL 42
NOTA: Misma conexión para el generador de imágenes ROSCOPE 1000/i2000 (o) el Módulo
ROLOC PLUS.
Ranura para Conector de estilo B

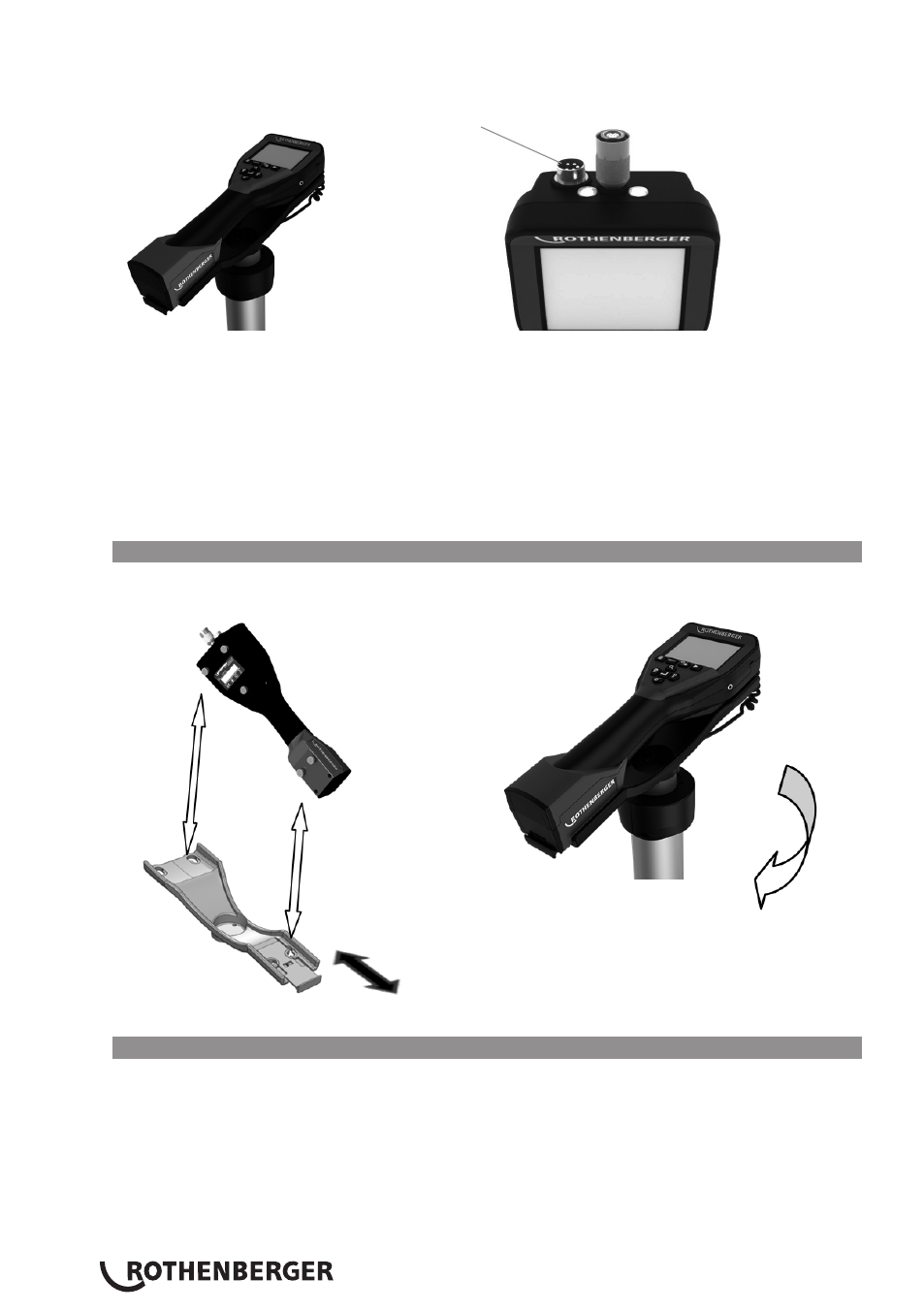

Figura 3- Cableado (Conector de estilo B plateado)
NOTA: El Conector de estilo B se utiliza para unir versiones anteriores del Cable del generador de
imágenes ROSCOPE.
Se encuentran disponibles cables de extensión de 1.8 m (4‘) exclusivamente para el generador de
imágenes con conector A, para aumentar la longitud de su cable hasta 9 m (35‘). Para instalar
una extensión, retire primeramente el cable del generador de imágenes del dispositivo portátil
aflojando la tuerca moleteada. Conecte las extensiones al dispositivo portátil tal y como se ha
indicado previamente (Figura 2). El extremo de llave del cable del cabezal del generador de imáge-
nes se conecta al extremo ranurado de la extensión.
3.4 Instalación del módulo ROLOC PLUS
La figura 4 muestra el procedimiento para instalar la unidad manual del ROSCOPE 1000/i2000 m
a la base de montaje en el Módulo ROLOC PLUS.
Gire la unidad manual en su posición cuan-
do la retire de la carcasa, y vuelva a
colocarla en su posición original para
guardarla en la misma.
Figura 4 – Instalación de la unidad manual del ROSCOPE 1000/i2000 en la base de montaje
3.5 Inspección de la herramienta
1. Mantenga limpios los conectores.
2. Observe si la batería registra marcas de desgaste o daños.
3. Observe si el cargador de baterías registra marcas de desgaste o daños.
4. Limpie cualquier elemento ajeno contaminante (grasa, suciedad, aceite o aguas residuales)
del dispositivo. El cristal del generador de imágenes debe carecer de cualquier suciedad para
garantizar un rendimiento óptimo.
5. Observe todas las advertencias señalizadas en la etiqueta, tal y como se indica en la figura 5.
