Nota: È possibile individuare anche qualsiasi altra sonda di trasmissione con frequenze compatibili
utilizzando il Modulo ROLOC PLUS con il dispositivo portatile ROSCOPE.
NOTA IMPORTANTE: Si consiglia sempre di contattare la propria
autorità municipale di zona (PRIMA DI SCAVARE) per verificare la
posizione di eventuali fili interrati o condutture del gas potenzial-
mente pericolosi.
NOTA BENE: “Non” tutte le condutture trasmetterano un segnale
appropriato tale per cui questo (o qualsiasi altro) rilevatore di
condutture sia in grado di rilevarle e altre strutture, come le tubature
del gas, non hanno “nessuna” carica elettrica. Il presente utensile
“non” deve prendere il posto di un protocollo di sicurezza standard.
Rivolgersi sempre alla propria autorità municipale prima di
scavare onde evitare errori potenzialmente dannosi o fatali!
3.2 Dotazione di serie
ROLOC PLUS (N. 1500000057) è provvisto dei seguenti componenti (Figura 1):
- Modulo ROLOC PLUS (ROSCOPE 1000/i2000 venduto separatamente)
- Manuale
- Custodia modellata ad aria

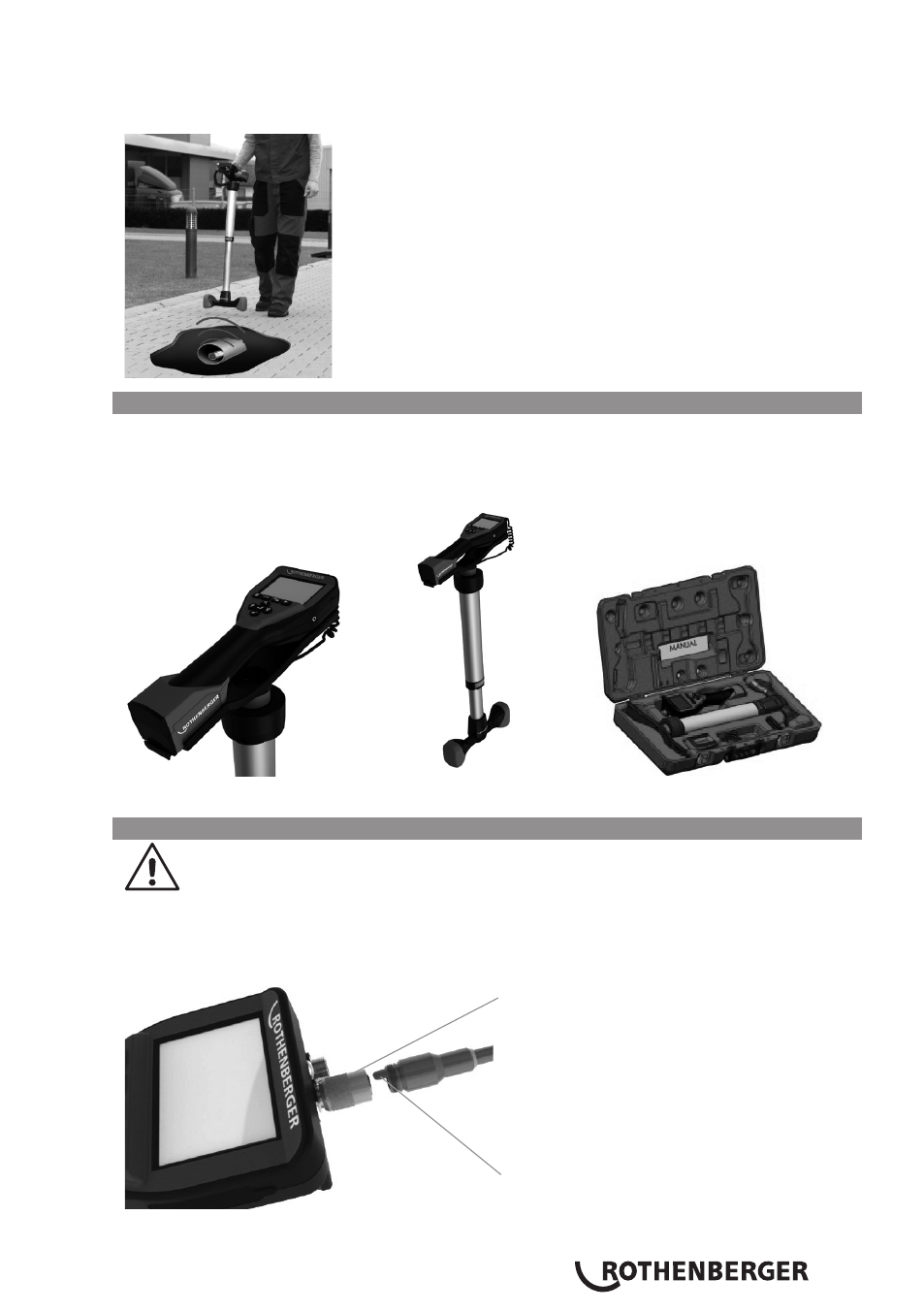

Figura 1 – ROLOC PLUS (N. 1500000057) Componenti del sistema
3.3 Installazione del ROSCOPE Imager (o) Modulo ROLOC PLUS
È possibile collegare all‘unità un solo imager alla volta. Assicurarsi sempre che l‘unità sia
spenta quando si installa o si rimuove un imager.
Per utilizzare il dispositivo di ispezione ROSCOPE 1000/i2000, il cavo della testa dell‘imager deve
essere collegato al dispositivo portatile. Per collegare il cavo al dispositivo portatile, assicurarsi che
la chiave e lo slot (Figura 2 e 3) siano correttamente allineati. Una volta allineati, serrare manual-
mente il dado zigrinato per mantenere il collegamento in sede.
Slot
Chi
Figura 2 - Collegamenti del cavo (connettore di tipo A, colore nero)
