ITALIANO 54
NOTA: Uguale per il riproduttore di immagini ROSCOPE 1000/i2000 (o) Module ROLOC PLUS
Slot per stile connettore B

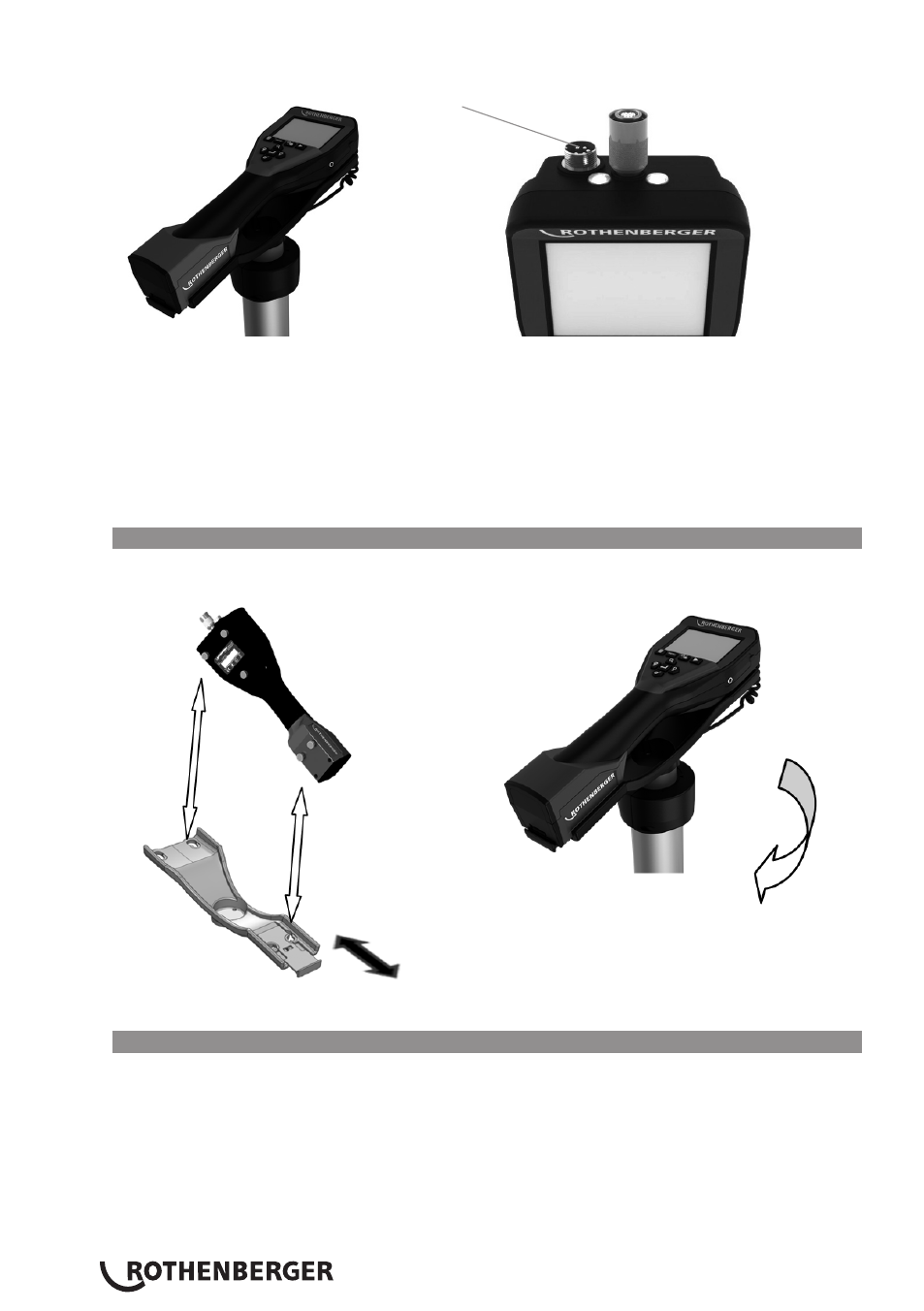

Figura 3- Collegamenti del cavo (connettore di tipo B, colore argento)
NOTA: Il connettore di tipo B viene utilizzato per collegare versioni precedenti del cavo
dell‘imager ROSCOPE.
Per il connettore di tipo A sono disponibili delle prolunghe del cavo di 1,3 m (4’) per aumentare la
lunghezza del cavo in dotazione fino 10,7 m (35’). Per installare una prolunga, rimuovere prima
il cavo dell‘imager dal dispositivo portatile allentando il dado zigrinato. Collegare le prolunghe al
dispositivo portatile come descritto sopra (Figura 2). L‘estremità dotata di chiave del cavo della
testa dell‘imager si collega all‘estremità scanalata della prolunga.
3.4 Per installare il Modulo ROLOC PLUS
La figura 4 illustra la procedura per l’installazione dell’unità portatile ROSCOPE 1000/i2000 alla
base di montaggio sul Modulo ROLOC PLUS (rilevatore di linea).
Ruotare l’unità portatile in posizione quan-
do la si rimuove dalla custodia e riportarla
alla posizione originale per riporla nuova-
mente nella custodia.
Figura 4 - Installazione dell’unità portatile ROSCOPE 1000/i2000 nella base di montaggio.
3.5 Strumento di ispezione
1. Mantenere i connettori puliti.
2. Ispezionare la batteria per individuare eventuali segni di usura o danni.
3. Ispezionare il caricabatterie per individuare eventuali segni di usura o danni.
4. Rimuovere eventuali residui di agenti contaminanti estranei (grasso, sporco, olio o liquame)
dal dispositivo. Il vetro dell‘imager deve essere privo di sporco per garantire un funzionamen-
to ottimale.
5. Prestare attenzione a tutti gli adesivi di avvertimento come illustrato nella Figura 5.
