POLSKI 134
Krzew
Wtyczka

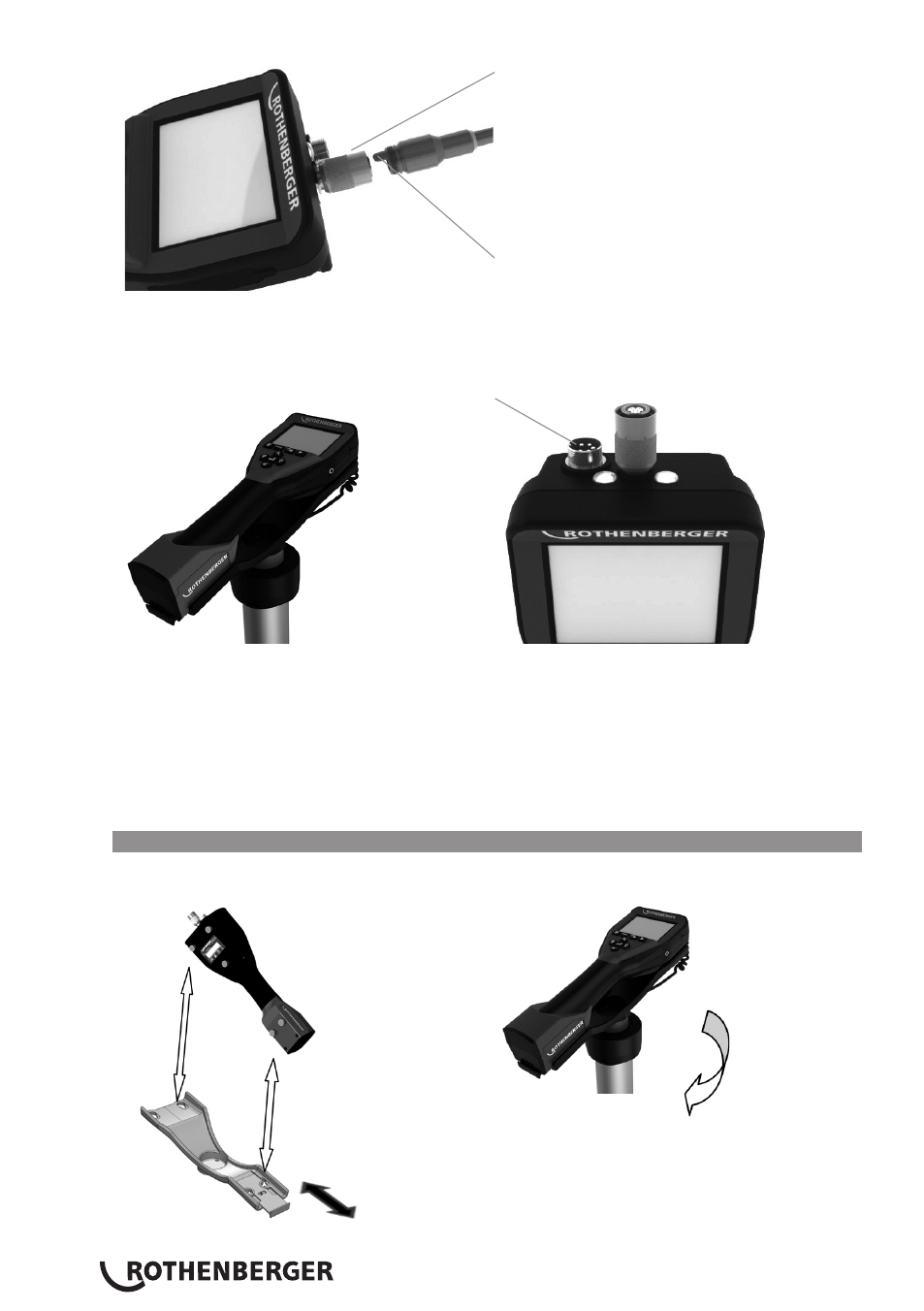

Rysunek 2 - Połączenia przewodu (złącze typu A, kolor czarny)
UWAGA: Dotyczy zarówno modułu obrazowania ROSCOPE 1000/i2000 (lub) Modul ROLOC
PLUS.
Otwór do złącza typu B
Rysunek 3- Połączenia przewodu (złącze typu B, kolor srebrny)
UWAGA: Złącze typu B służy do podłączenia poprzednich wersji przewodu kamery ROSCO-
PE.
Przedłużacze o długości 1,8 m (4 stopy), tylko dla złącza typu A, pozwalają wydłużyć przewód
do 9 m (35 stóp). Aby zainstalować przedłużacz, w pierwszej kolejności odłącz przewód ka-
mery od urządzenia ręcznego, odkręcając nakrętkę radełkowaną. Podłącz przedłużacze do
urządzenia ręcznego w sposób opisany powyżej (Rysunek 2). Końcówkę przewodu głowicy
kamery wyposażoną w wypust połącz z końcówką przedłużacza wyposażoną w otwór.
3.4 Instalowanie ROLOC PLUS
Rysunek 4 przedstawia procedurę montażu ręcznego urządzenia ROSCOPE 1000/i2000 na
kołysce mocującej wybranego modułu ROLOC PLUS (urządzenie wykrywające rury).
Obrócić ręczne urządzenie do danego
położenia, wyjmując je z obudowy, a
ustawić je w oryginalnym położeniu w
przypadku odkładania go z powrotem do
obudowy.
Rysunek 4 - Instalowanie ręcznej kamery ROSCOPE 1000/i2000 w podstawce montażowej
