SUOMI
122
3.2
Standardi laitteisto
ROLOC PLUS (Nro 1500000057) toimitetaan seuraavilla osilla (Kuva 1):
- Module ROLOC PLUS (ROSCOPE 1000/i2000 myydään erikseen)
- Ohjekirja
- Muottiin puhallettu kotelo

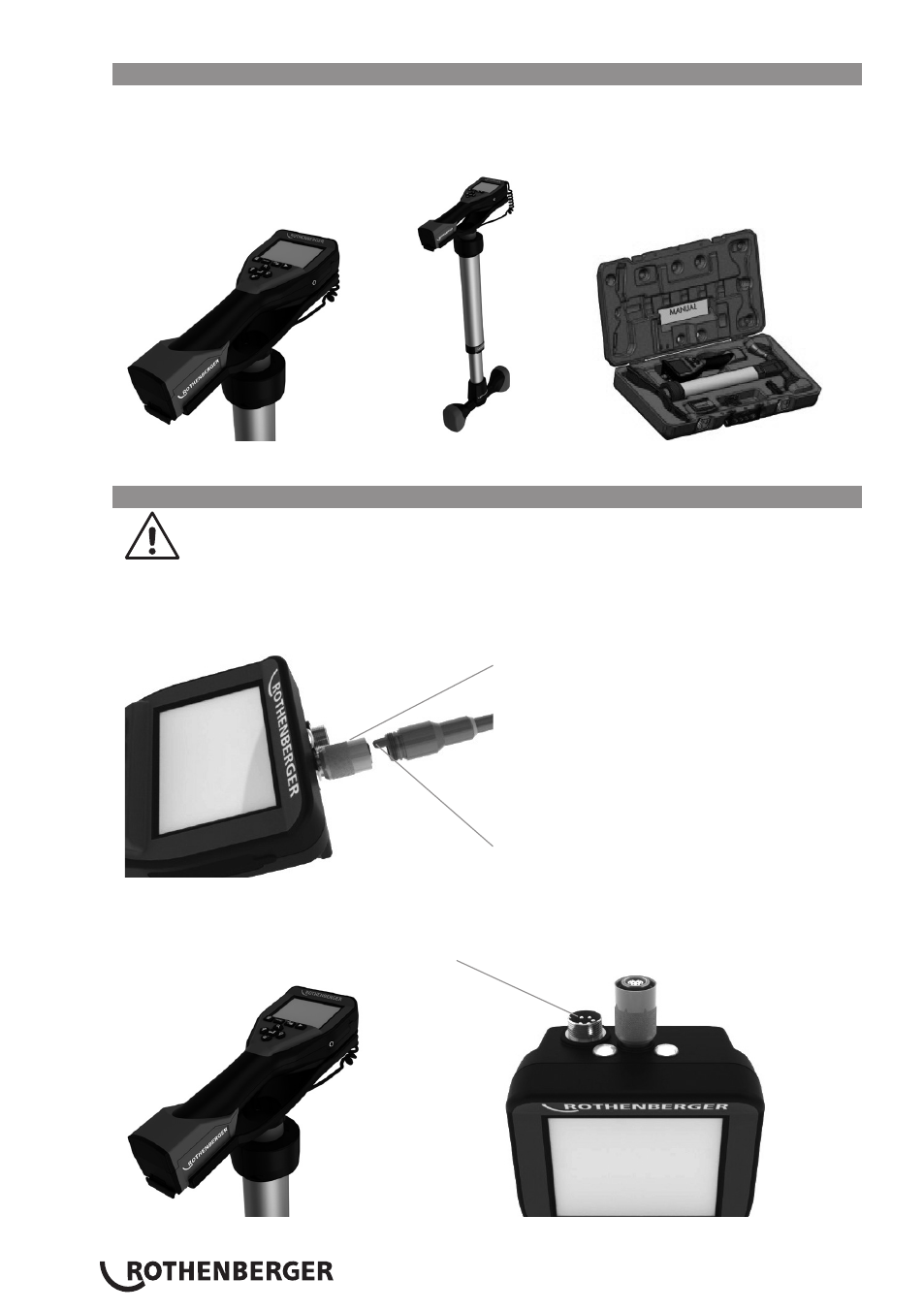

Kuva 1 – ROLOC PLUS (Nro 1500000057) Järjestelmäosat
3.3
Kuvantamispään ROSCOPE 1000/i2000 asentaminen (tai) Modul ROLOC PLUS
Vain yksi kuvantamislaite tulee kytkeä laitteeseen yhdellä kertaa. Varmista aina, että yksik-
kö on kytketty pois päältä kuvantamislaitteen asentamisen tai poistamisen aikana.
ROSCOPE 1000/i2000 -tarkastuslaitteen käyttö edellyttää, että kuvantamispään johto on liitetty
käsin pideltävään laitteeseen. Kytke johto käsin pideltävään laitteeseen ja varmista, että kosketin
ja aukko (Kuva 2 ja 3) kohdistuvat oikein. Kun osat on kohdistettu, kiristä pyälletty mutteri käsin
liitoksen pitämiseksi paikoillaan.
Pensas
Pistoke
Kuva 2 - Johtojen kytkennät (liitin A, musta)
Huom: Sama joko ROSCOPE 1000/i2000 -kamerapäälle (tai) Modul ROLOC PLUS.
Liittimen B asennuspaikka
Kuva 3- Johtojen kytkennät (liitin B, hopeanvärinen)
