POLSKI 133
3. Funkcja urządzenia
3.1 Opis
ROLOC PLUS jest przeznaczony do użytku z Modul 25/16 i urządzeniem ROSCOPE 1000/
i2000. Ręczne urządzenie ROSCOPE 1000/i2000 zostaje odłączone od Modul 25/16 po zi-
dentyfikowaniu i umiejscowieniu blokady. Ponowne połączenie z urządzeniem wykrywającym
stan przewodów ROLOC PLUS następuje w celu umiejscowienia sondy nadawczej na bębnie
urządzenia wizyjnego Modul 25/16. Wszystkie trzy podzespoły użyte razem pozwalają na
profesjonalnie przeprowadzaną identyfikację oraz dokładne umiejscowienie uszkodzonej lub
zatkanej rury albo przewodu spustowego.
Uwaga: Modul ROLOC PLUS na uchwycie ROSCOPE umożliwia również określenie
położenia każdej innej sondy nadawczej pracującej na zbliżonych częstotliwościach.
WAŻNA INFORMACJA: zaleca się każdorazowo kontakt z pra-
cownikami usług komunalnych (PRZED ROZPOCZĘCIEM PRAC
WYKOPOWYCH) w celu określenia miejsca przebiegu potencjal-
nie niebezpiecznych, zakopanych przewodów lub rur gazowych.
UWAGA: nie wszystkie przewody będą emitować odpowiedni
sygnał, rozpoznawalny przez to (lub zbliżone) urządzenie
wykrywające. Inne przewody, takie jak rury gazowe, mogą być w
ogóle pozbawione wykrywalnego ładunku elektrycznego. To
urządzenie nie może stanowić zastępstwa dla standardowych
procedur bezpieczeństwa. Dlatego przed rozpoczęciem prac
wykopowych należy zawsze skontaktować się z pracowni-
kami lokalnych usług komunalnych w celu uniknięcia potenc-
jalnych pomyłek o szkodliwych, czy nawet śmiertelnie niebez-
piecznych skutkach!
3.2 Wyposażenie standardowe
Zestaw ROLOC PLUS (Nr 1500000057) składa się z następujących elementów (Rysunek 1):
- Modul ROLOC PLUS (urządzenie ROSCOPE 1000/i2000 jest sprzedawane osobno)
- Instrukcja obsługi
- Walizka z wytłoczonymi miejscami na poszczególne elementy

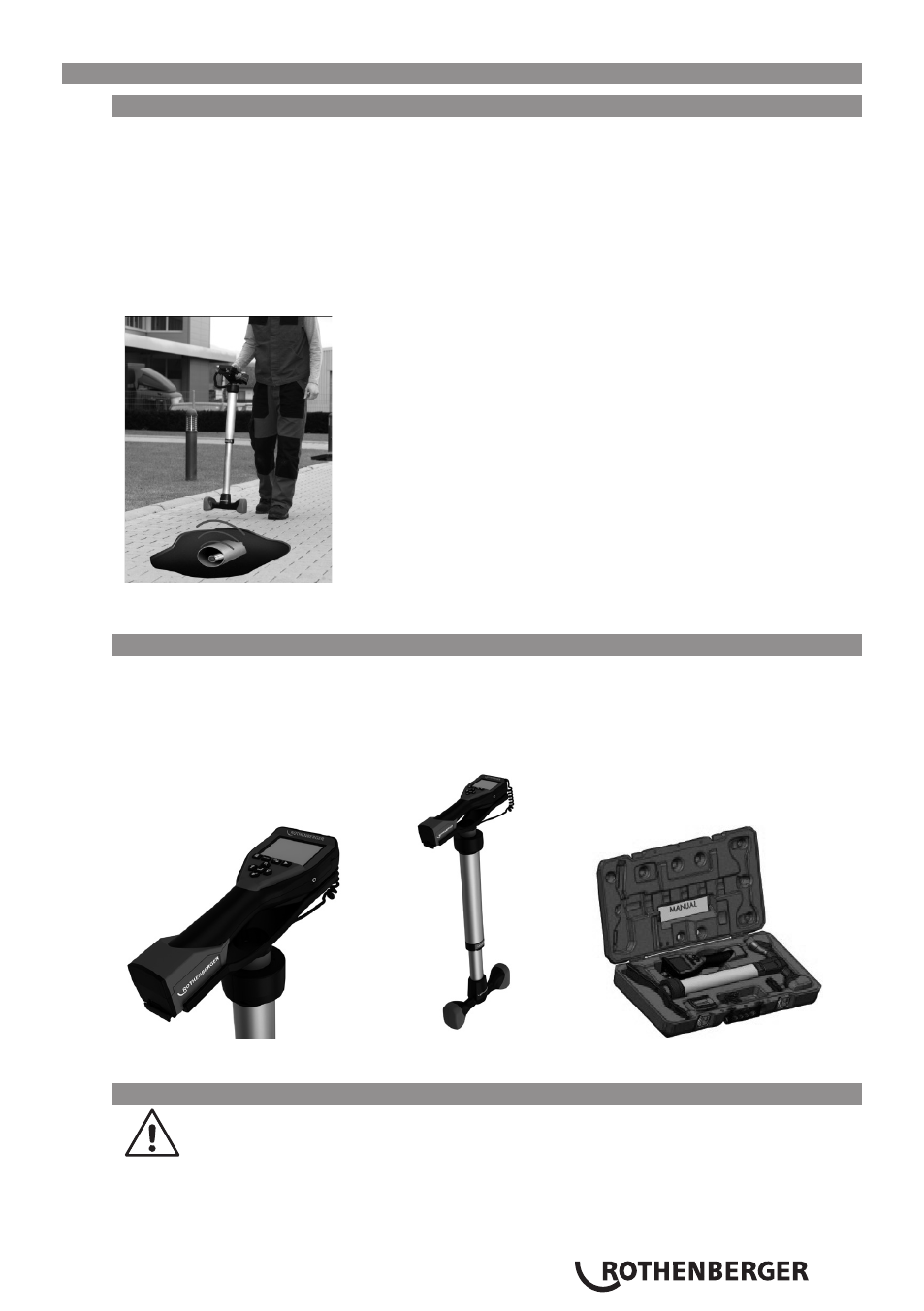

Rysunek 1 – ROLOC PLUS (Nr 1500000057) Składniki systemu
3.3 Instalacja ROSCOPE 1000/i2000 (lub) Modul ROLOC PLUS
Jednocześnie do urządzenia można podłączyć tylko jedną kamerę. Przed zainstalo-
waniem lub odłączeniem kamery zawsze upewnij się, że urządzenie jest wyłączone.
Aby można było korzystać z urządzenia inspekcyjnego ROSCOPE 1000/i2000, przewód
głowicy kamery musi być podłączony do urządzenia ręcznego. Aby podłączyć przewód do
urządzenia ręcznego, upewnij się, że wypust i otwór (Rysunek 2 i 3) są prawidłowo wyrówna-
ne. Po wyrównaniu dokręć ręcznie nakrętkę radełkowaną, aby unieruchomić połączenie.
