NEDERLANDS 66
OPMERKING: Dezelfde voor ROSCOPE 1000/i2000 imager (of) Module ROLOC PLUS.
Connectorstijl B

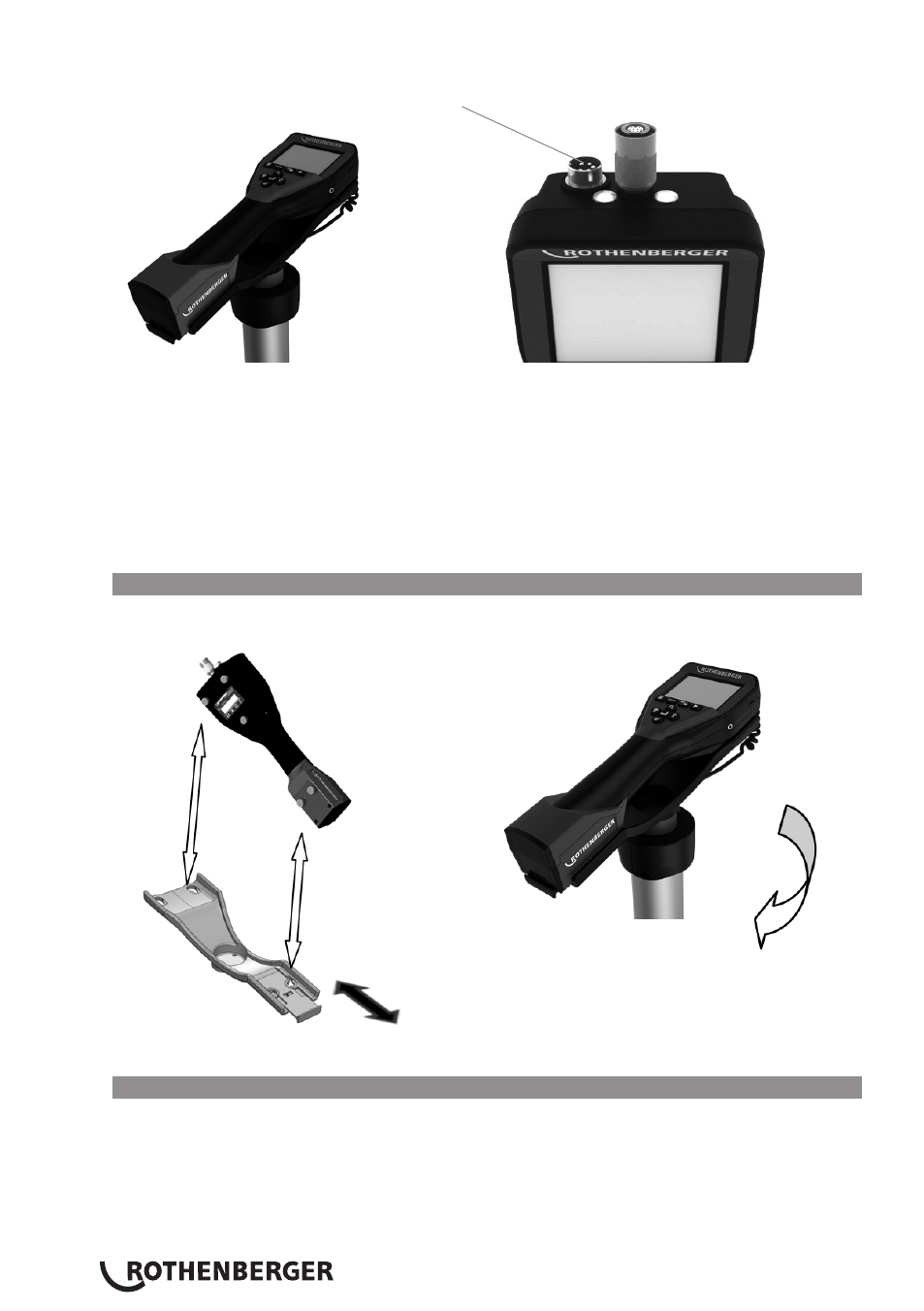

Figuur 3- Kabelverbindingen (connectorstijl B, zilveren kleur)
OPMERKING: Connectorstjil B wordt gebruikt om eerdere versies van de kabel van de ROSCOPE
imager aan te sluiten.
Er zjn 1,8 meter (4’) kabelverlengers beschikbaar, alleen voor een connector A imager om de
lengte van uw kabel tot maximaal 9 meter (35’) qua lengte te doen toenemen. Om een verlen-
ging te installeren verwijdert u eerste kabel van de imager van het handheld apparaat door de
geribde moer los te maken. Sluit de verlenging(en) aan op het handheld apparaat zoals hierboven
beschreven (Figuur 2). Het geruwde einde van de kabel van de kop van de imager kan verbonden
worden met het einde van het verlengsnoer met een gleuf.
3.4 Module ROLOC PLUS installeren
Figuur 4 laat de procedure zien om de handheld ROSCOPE 1000/i2000 te installeren in de houder
van de Module ROLOC PLUS (leidingzoeker).
Draai de handheld unit in positie wanneer
u het uit de houder verwijderd en weer in
de oorspronkelijke positie om terug te
plaatsen.
Figuur 4 - ROSCOPE 1000/i2000 hand-unit installeren in de houder
3.5 Inspectie van gereedschappen
1. Houd connectors schoon.
2. Ga na of de batterij tekenen van slijtage of beschadiging vertoont.
3. Ga na of de batterijlader tekenen van slijtage of beschadiging vertoont.
4. Verwijder vreemd vuil (vet, vuil, olie of afvalwater) van het apparaat. Het glas van de imager
moet vrij zijn van vuil voor optimale prestaties.
5. Wees u bewust van alle waarschuwingen op het label zoals u ziet in Figuur 5.
