FRANÇAIS 30
Connexion au connecteur B
Figure 3- Raccordement des câbles (connecteur type B type, Argenté)
NOTE: Le connecteur de type B est utilisé pour joint les versions précédentes du câble ROSCOPE
Imager.
1,8 m (4 ‚) des rallonges sont disponibles, pour le connecteur d‘un imageur que, pour augmenter
la longueur de votre câble jusqu‘à 9 m (35 pi) de longueur. Pour installer une extension, d‘abord
supprimer le câble imageur de l‘appareil de poche en desserrant l‘écrou moleté. Connectez
l‘extension (s) à l‘appareil de poche comme décrit ci-dessus (figure 2). La fin assortie du câble tête
de caméra se connecte à l‘extrémité fendue de l‘extension.
3.4 Pour installer le Module ROLOC PLUS

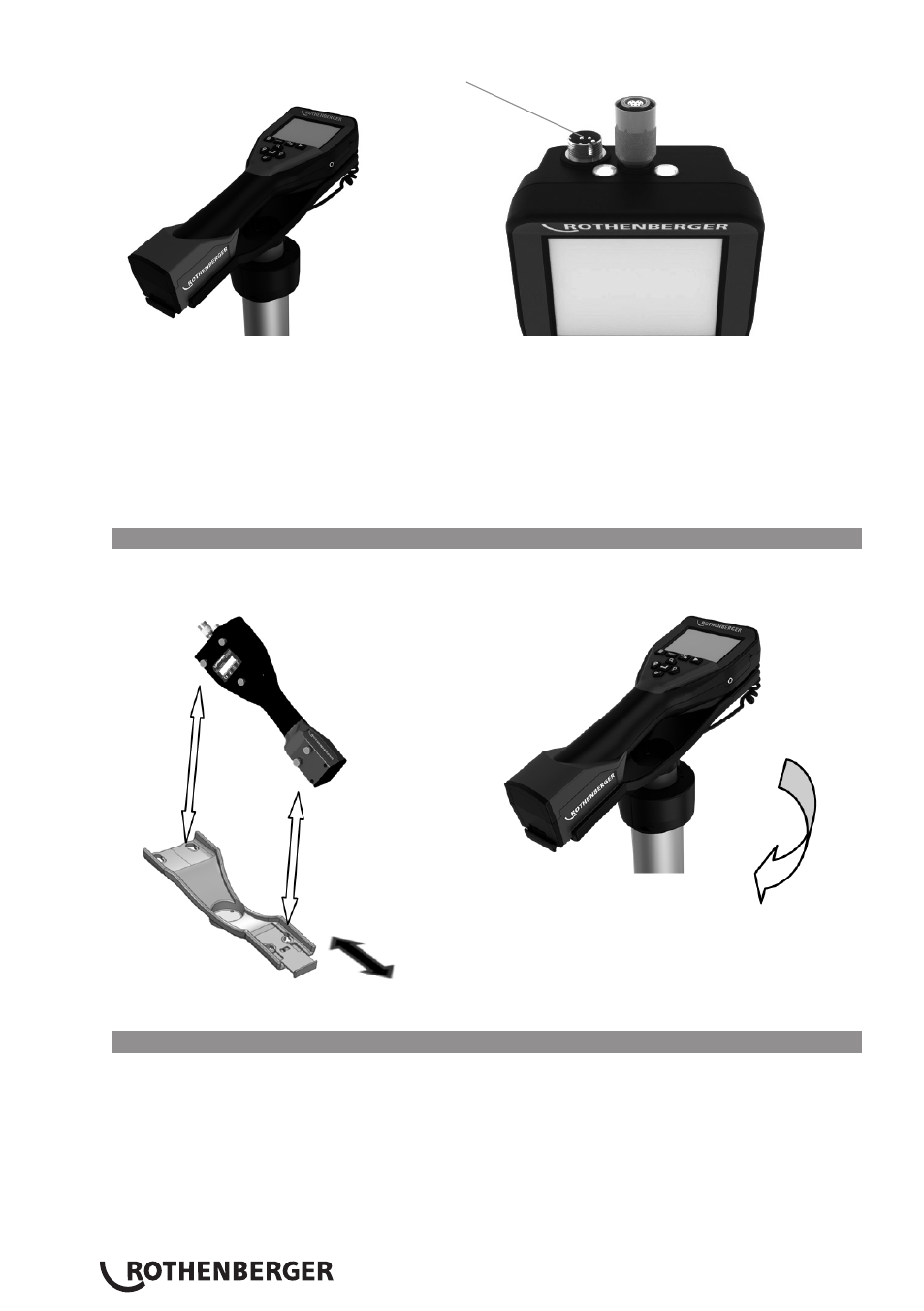

La figure 4 montre la procédure d‘installation de l‘unité de poing ROSCOPE 1000/i2000 dans le
réceptacle de montage du Module ROLOC PLUS.
Faire pivoter l’unité portative en position
lors du retrait du boîtier, et à nouveau dans
la position d’origine pour la ranger dans le
boîtier.
Figure 4 - Installation de l‘unité de poing ROSCOPE 1000/i2000 dans le réceptacle de montage.
3.5 Inspection de l‘outil
1. Nettoyez les connecteurs.
2. Inspectez la batterie pour des signes d‘usure ou de dommages.
3. Inspectez le chargeur de batterie pour des signes d‘usure ou de dommages.
4. Nettoyez les contaminants étrangers (graisse, saleté, huile ou eaux usées) de l‘appareil. La
vitre de la caméra doit être exempt de tout débris pour garantir une performance optimale.
5. Soyez conscient de tous les avertissements sur l‘étiquette comme le montre la figure 5.
