ESPAÑOL 53
6.1 Cambio del filo de desbarbadura interior
¡Siempre utilice guantes de protección al efectuar el cambio! ¡Peligro de
cortadura y lesión!
 Extraiga la varilla de muelle del cuello del filo de desbarbadura interior.
 El filo de desbarbadura se suelta al jalar el soporte del desbarbador hacia adelante.
 Incorpore un nuevo filo de desbarbadura.
 Inserte la varilla de muelle que sacó anteriormente en el agujero del nuevo filo de
desbarbadura.

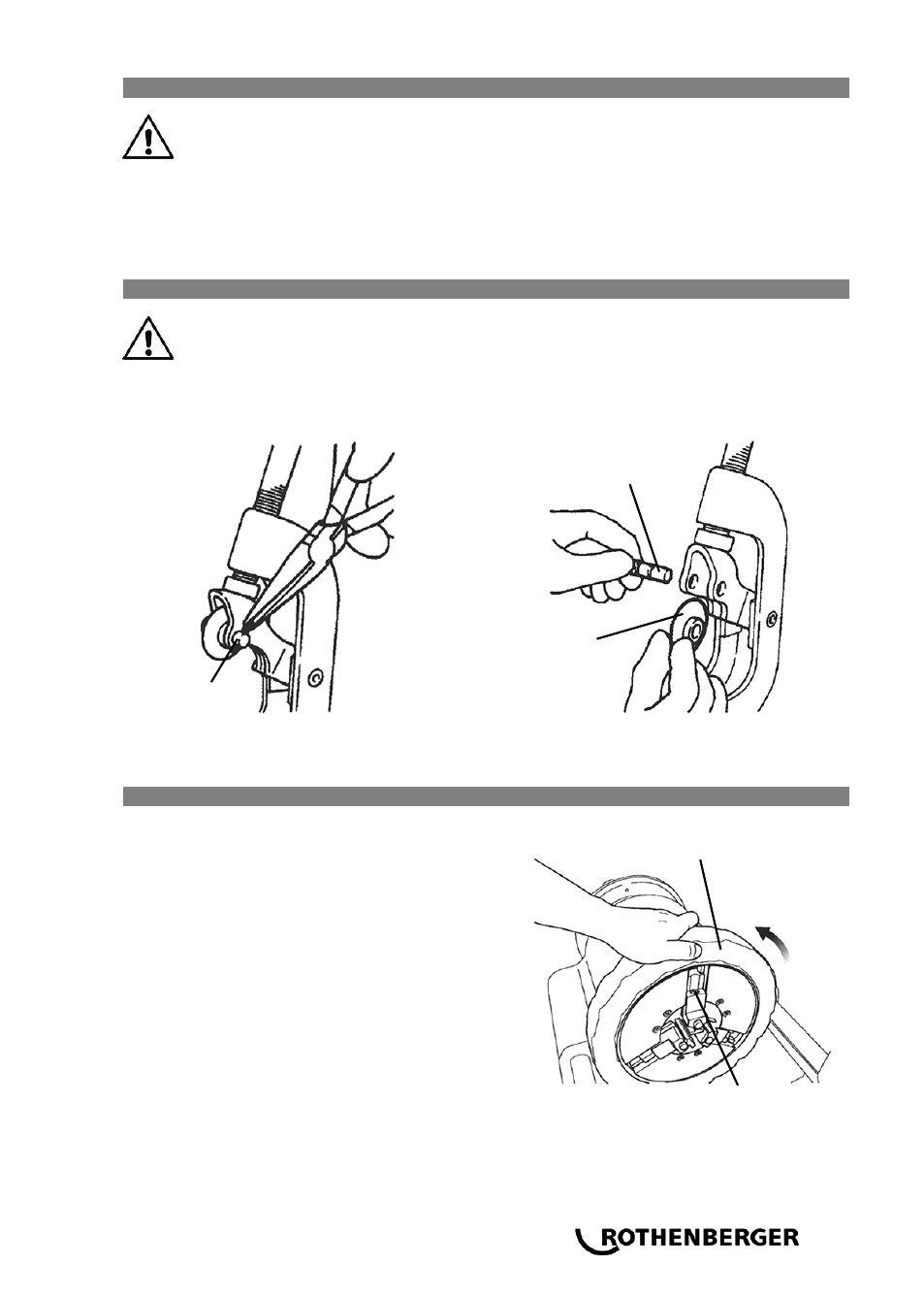

6.2 Cambio de la cuchilla piñón cortatubos
¡Siempre utilice guantes de protección al efectuar el cambio! ¡Peligro de
cortadura y lesión!
 Coloque el cortatubos en posición erguida y hunda el cabezal de roscar.
 Extraiga el pasador abierto jalándolo hacia arriba.
 Sujete la cuchilla piñón y presione la espiga de ajuste lentamente hacia afuera.
 Monte una nueva cuchilla piñón en el soporte de la cuchilla y vuelva a insertar la espiga.
 Inserte un nuevo pasador abierto en la espiga de ajuste de la cuchilla piñón y asegúrelo
doblando los extremos en dirección contraria.
6.3 Cambiar las piezas insertadas de las terrajas partidas (H)
 A su vez el ritmo y Chuck abrirlo hasta el
momento, hasta que se ajuste a un
destornillador.
 Suelte los tornillos que sujetan las piezas
insertadas de las terrajas (fig. 1).
 Posicione una varilla delgada sobre el borde
superior del muelle y jale el muelle
conjuntamente con la espiga del mandril de
fijación hacia afuera (fig. 2).
 Jale la pieza insertada de la terraja partida
hacia adelante (fig. 3).
 Incorpore una nueva pieza insertada y
empújela contra la parte trasera, sustituya el
muelle y la espiga del mandril de fijación.
Vuelva a apretar el respectivo tornillo.
extraer el pasador
abierto
Pasador abierto
espiga de ajuste de
la cuchilla piñón
cuchilla
piñón
tornillo
girar
mandril de fijación
