40 FRANÇAIS

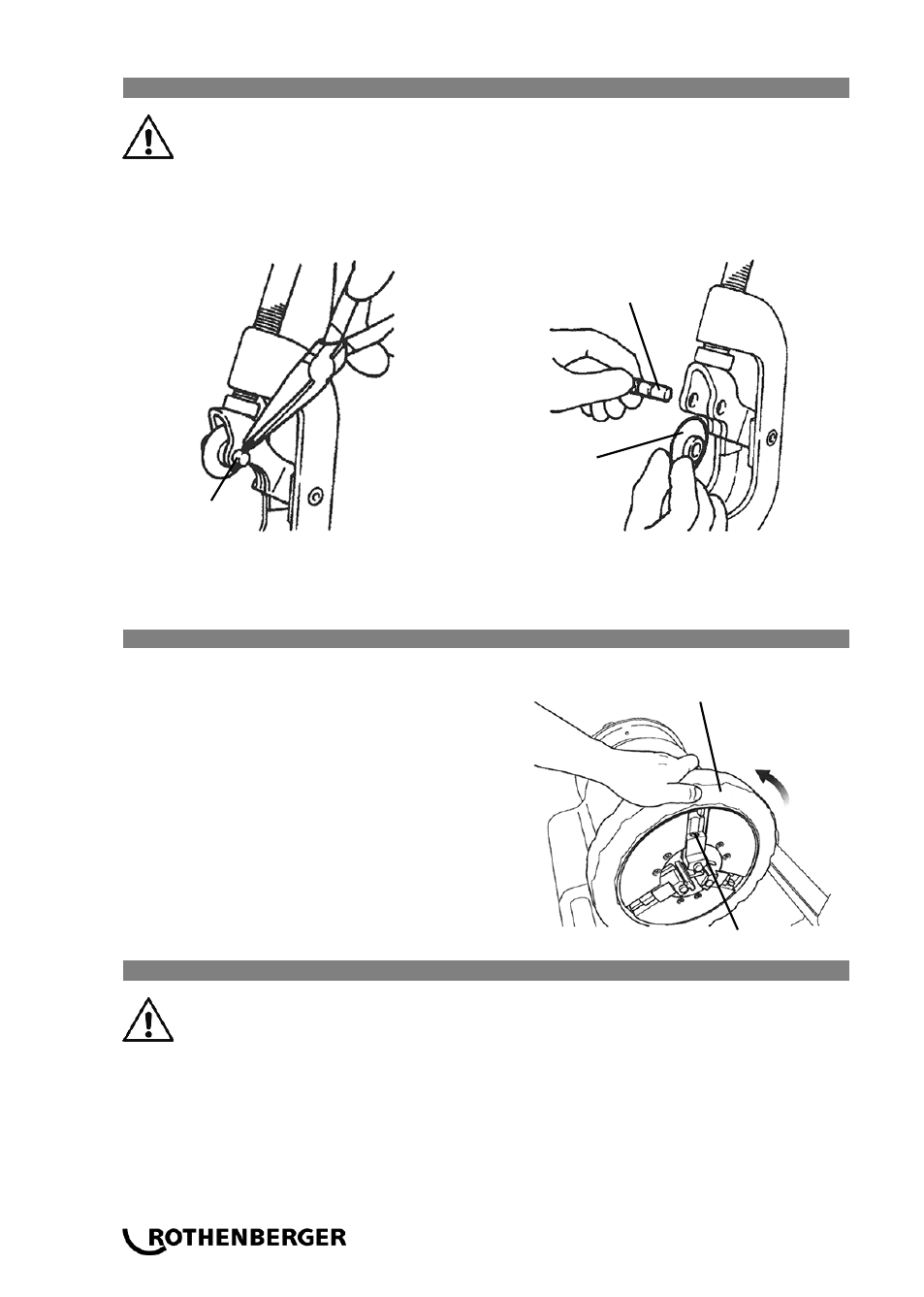

6.2 Remplacement de la molette de coupe du coupe-tubes
Portez toujours des gants de protection pour effectuer le remplacement! Ris-
que de coupures et de blessure!
 Mettez le coupe-tubes en position verticale et faites descendre la cage de filière.
 Retirez la goupille par le haut.
 Tenez la molette de coupe et poussez lentement le goujon d’assemblage pour le faire sortir
du côté opposé.
 Enlevez les copeaux, les impuretés, l’huile etc. du goujon et graissez la rainure.
 Mettez une nouvelle molette de coupe dans le porte-couteau et remettez le goujon en place.
 Mettez une nouvelle goupille dans le goujon d’assemblage de la molette de coupe et blo-
quez-le par flexion.
6.3 Remplacement des inserts de mâchoires de serrage (H)
 Tournez le mandrin de serrage excentrique et
ouvrez-le jusqu’à ce qu’un tournevis puissent
y être introduits.
 Desserrez les vis qui servent à fixer les in-
serts de mâchoires de serrage (fig. 1).
 Mettez une baguette fine sur le bord supérieur
du ressort et retirez le ressort et la cheville du
mandrin de serrage excentrique (fig. 2).
 Tirez l’insert de mâchoires de serrage vers
l’avant (fig. 3).
 Mettez un nouvel insert de mâchoire de ser-
rage en place et poussez-le jusqu’au fond,
remplacez le ressort et la cheville du mandrin
de serrage excentrique. Serrez bien la vis.
6.4 Contrôle quotidien
Attention! Débrancher la machine avant chaque intervention.
• Contrôler que la fiche de réseau, le câble de réseau et le câble de rallonge sont en parfait
état
• Bac d’huile bien rempli
• Nettoyer le réservoir d’huile s’il contient des impuretés
• Contrôler le porter éventuelle des filières, du coupe-tubes et de l’ébarbeur interne; rempla-
cer les pièces en cas de porter
• Nettoyer les mâchoires de serrage sales avec une brosse métallique
Retirer la
goupille
Goupille
Goujon d’assemblage
de la molette de couple
Molette de
coupe
Vis
Tourner
Mandrin de serrage
excentrique
