AT-GS950/10PS, AT-GS950/16PS, and AT-GS950/48PS Switches Installation Guide
63
Safety and Electromagnetic Emissions Certifications
Connectors and Port Pinouts
This section lists the connectors and connector pinouts.

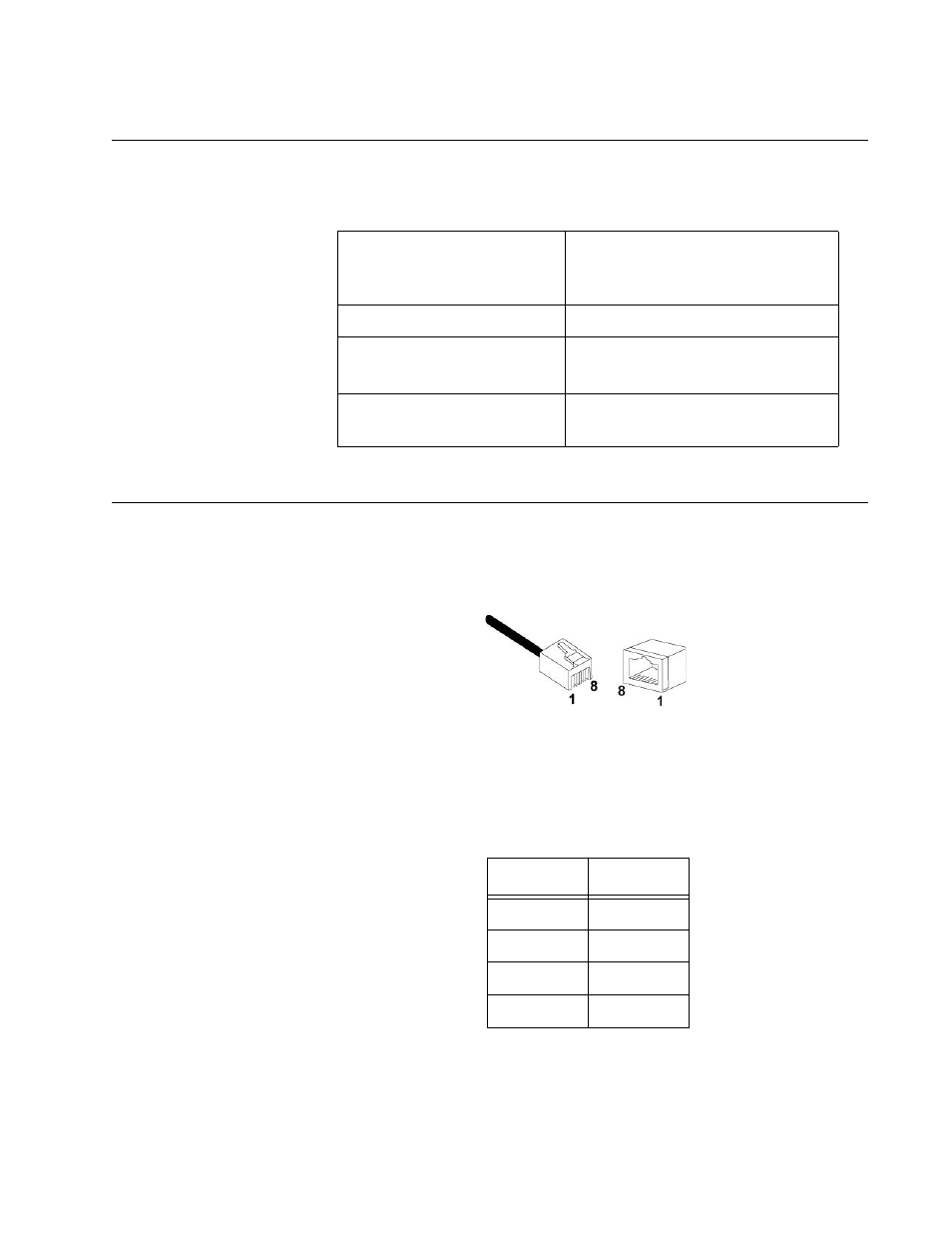

Figure 30 illustrates the pin layout for an RJ-45 connector and port.
Figure 30. RJ-45 Connector and Port Pin Layout
Table 16 lists the RJ-45 pin signals when a twisted pair port is operating in
the MDI configuration.
Table 17 on page 64 lists the RJ-45 port pin signals when a twisted pair
port is operating in the MDI-X configuration.
Table 15. Safety and Electromagnetic Emissions Certifications
RFI Emissions
FCC Part 15 Class A
CISPR Class A
EN55022:2006/A:2007 Class A
Immunity
EN55024
Electrical Safety
EN60950 (TUV) T-Mark, UL
60950 (
C
UL
US
), C-TICK, CE
Environmental Compliance
EU-RoHS compliant, WEEE
China RoHS compliant
Table 16. MDI Pin Signals (10Base-T or 100Base-TX)
Pin
Signal
1
TX+
2
TX-
3
RX+
6
RX-
